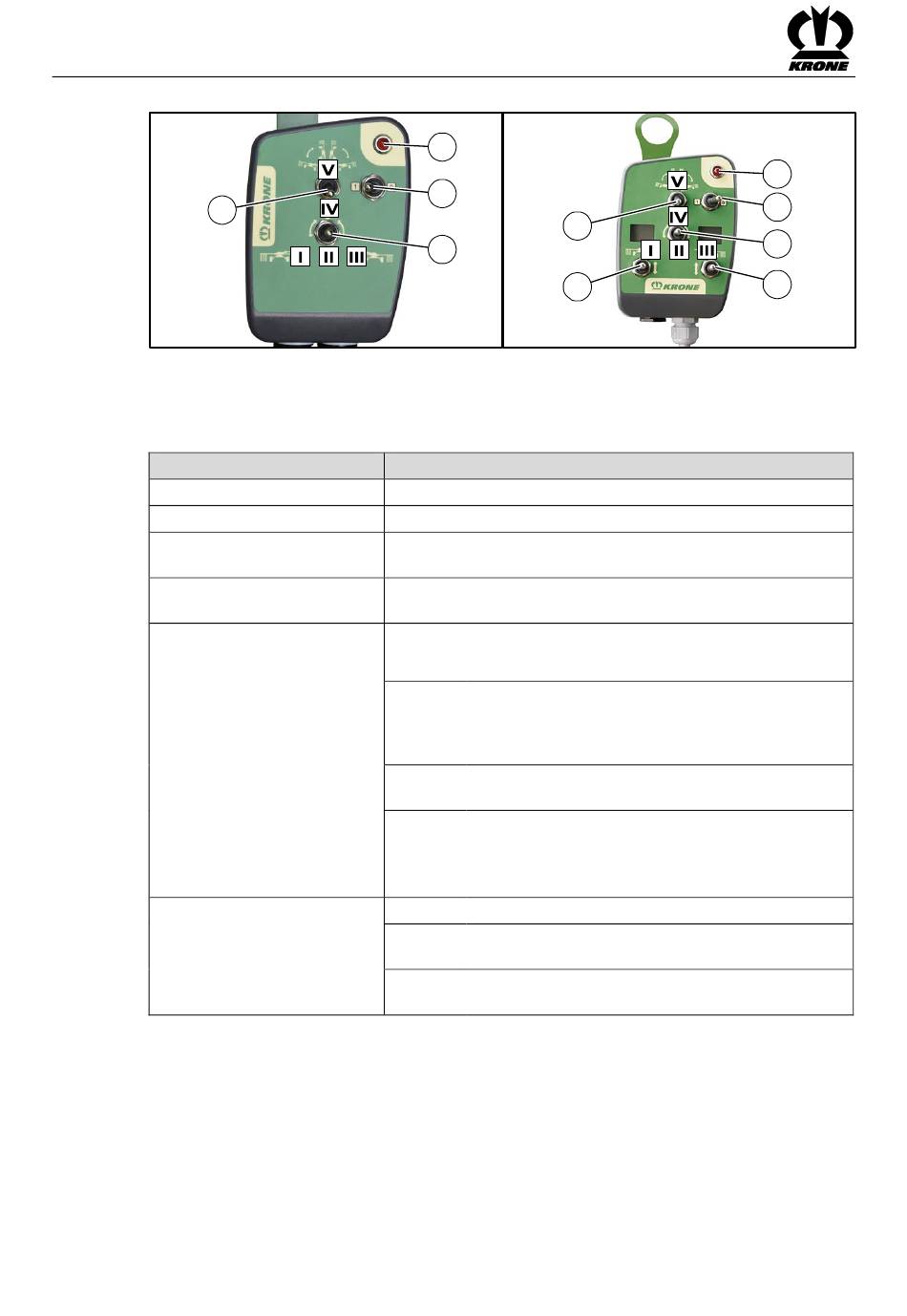

Eléments de Commande et D'Affichage
Pos : 25.4 /BA/M asc hinenbesc hrei bung/Schwader/F unkti ons übersic ht el ektrisc he Bedienei nheit_Swadro TC 1000 und Pl us _Bil d @ 427\mod_1455086545546_64.doc x @ 2959584 @ @ 1
Swadro TC 1000
6
Fig. 11
Pos : 25.5 /Layout M odul e /----------------Leerzeile-------------------- @ 240\mod_1395147357027_0.doc x @ 1890986 @ @ 1
Pos : 25.6 /BA/M asc hinenbesc hrei bung/SchwaderF unktions übersic ht elektrische Bedi eneinheit_Swadr o TC 1000 und Pl us_Text @ 412\mod_1452580951462_64.doc x @ 2907181 @ @ 1
Le tableau suivant présente la fonction des différents
Interrupteur
1) Interrupteur principal
2) Voyant de contrôle (rouge)
3) Commutateur à bascule (à
rappel)
4) Commutateur à bascule (à
rappel)
5) Commutateur à bascule
6) Commutateur à bascule
Pos : 26 /Layout M odul e /---------------Seitenumbruc h---------------- @ 0\mod_1196175311226_0.doc x @ 4163 @ @ 1
40
Swadro TC 1000 Plus
2
1
5
TC930004
interrupteurs.
Fonction
Activer (I) / désactiver (0) l'unité de commande.
S'allume quand l'unité de commande est activée.
Régler la profondeur de travail sur la toupie gauche.
Régler la profondeur de travail sur la toupie droite.
Sélectionne la toupie devant être relevée ou abaissée. Le
mouvement proprement dit est effectué par l'appareil de
commande à simple effet.
Relevage d'une seule toupie de la toupie
gauche :
Pos. I
La toupie droite reste en position de travail. La
toupie gauche est relevée ou abaissée.
Relevage de deux toupies :
Pos. II
Les deux toupies sont relevées ou abaissées.
Relevage d'une seule toupie de la toupie droite
:
Pos. III
La toupie gauche reste en position de travail. La
toupie droite est relevée ou abaissée.
En fonction du commutateur à bascule (5)
Commutation de la position de tournière en
Pos. IV
position de travail et vice versa.
Commutation de la position de tournière en
Pos. V
position de travail et vice versa.
6
3
2
1
5
4
SW700087
SW900002_1
