Première mise en service
Pos : 27.19.1 /Ü berschriften/Ü berschriften 2/F-J/GGel enkwelle @ 0\mod_1199781879794_64.doc x @ 34540 @ 2 @ 1
7.5
Arbre à cardan
Pos : 27.19.2 /Ü berschriften/Ü berschriften 3/K-O/LLängenanpas sung @ 1\mod_1201687632810_64.doc x @ 53587 @ 3 @ 1
7.5.1
Ajustage de la longueur
Pos : 27.19.3 /BA/Ers tinbetriebnahme/Gelenkwelle/Tr aktor wec hs el Gel enkwellenlänge beachten @ 6\mod_1214996938591_64.doc x @ 97740 @ @ 1
Attention ! - Changement de tracteur
Effet : Dommages matériels sur la machine
Lors de l'utilisation pour la première fois de la machine et à chaque changement de tracteur
Vérifier que l'arbre à cardan a la longueur correcte. Si la longueur de l'arbre à cardan ne
correspond pas au tracteur, respecter impérativement les consignes du chapitre « Ajustage en
longueur de l'arbre à cardan ».
Pos : 27.19.4 /BA/Ers tinbetriebnahme/Gelenkwelle/Sc hwader /Läng enanpass ung Bild Sc hwader 807-1 bis 810-1 / 905-1+ 906-1 / 900# @ 146\mod_1360079146484_64.doc x @ 1307445 @ @ 1
1

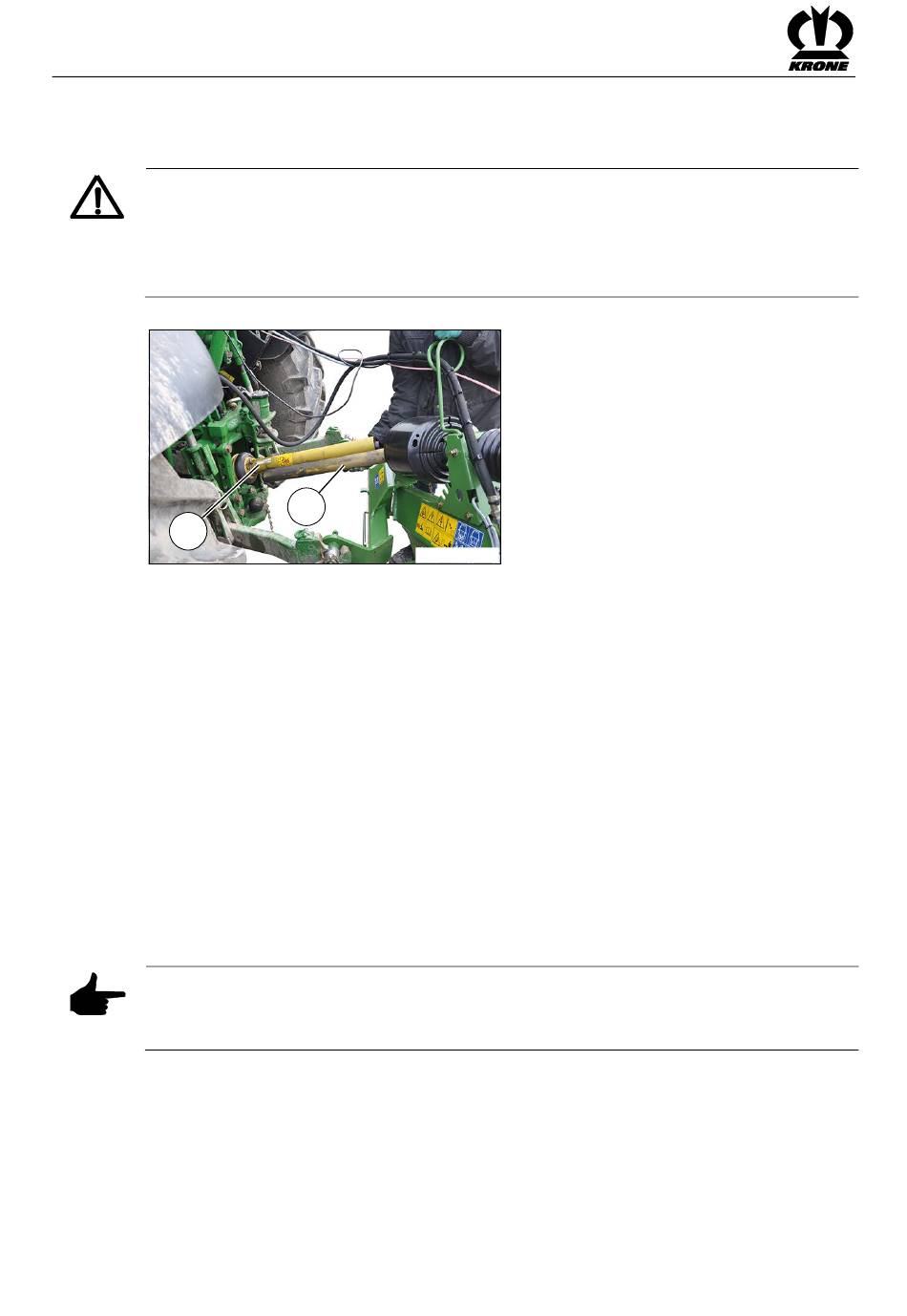

Fig. 15
Pos : 27.19.5 /BA/Ers tinbetriebnahme/Gelenkwelle/Sc hwader Längenanpass ung_mi t Wei twinkel T ext_Schwader und Wender neu @ 486\mod_1480602888961_64.doc x @ 3272014 @ @ 1
La longueur de l'arbre à cardan doit être adaptée.
•
Accoupler la machine au tracteur sans arbre à cardan.
•
Faire rentrer complètement le support trois points.
•
Placer la machine dans la position la plus courte pour l'arbre à cardan. Abaisser les bras
inférieurs, le cas échéant.
La position la plus courte est obtenue lorsque l'embout de la prise de force du tracteur et le
maneton d'entraînement de la machine ont la même hauteur (à l'horizontale).
•
Placer la machine sur le pied d'appui.
•
Arrêter le tracteur, retirer la clé de contact et la prendre avec soi et immobiliser la machine
pour empêcher tout déplacement inopiné.
•
Démonter l'arbre à cardan.
•
Mettre en place la moitié de l'arbre à cardan avec l'accouplement grand angle (1) côté
machine.
•
Mettre en place l'autre moitié de l'arbre à cardan (2) côté tracteur.
Respecter le repérage sur l'arbre à cardan.
Pour la suite de la procédure, consulter la notice d'utilisation du fabricant de l'arbre à cardan.
Pos : 27.19.6 /BA/Ers tinbetriebnahme/Gelenkwelle/Hi nweis Sc hwenkbereic h/Fr eiraum beachten @ 6\mod_1214544723898_64.doc x @ 94818 @ @ 1
Remarque
Vérifiez la zone de pivotement et l'espace libre de l'arbre à cardan! Le contact de l'arbre à
cardan avec le tracteur et l'appareil provoque des dommages (par ex. attelage, support, bras
inférieur).
