10.9.1
Pour la version avec relevage d'une seule toupie électro-hydraulique
Pos : 33.58 /BA/Bedienung /Sc hwader/Kr eisel ar me senken/hebenKr eis elar me heben_I_el ektrisc he Ei nkreis elaus hebung Swadr o TC 1000 Bild @ 544\mod_1528435418978_64.doc x @ 3668096 @ @ 1

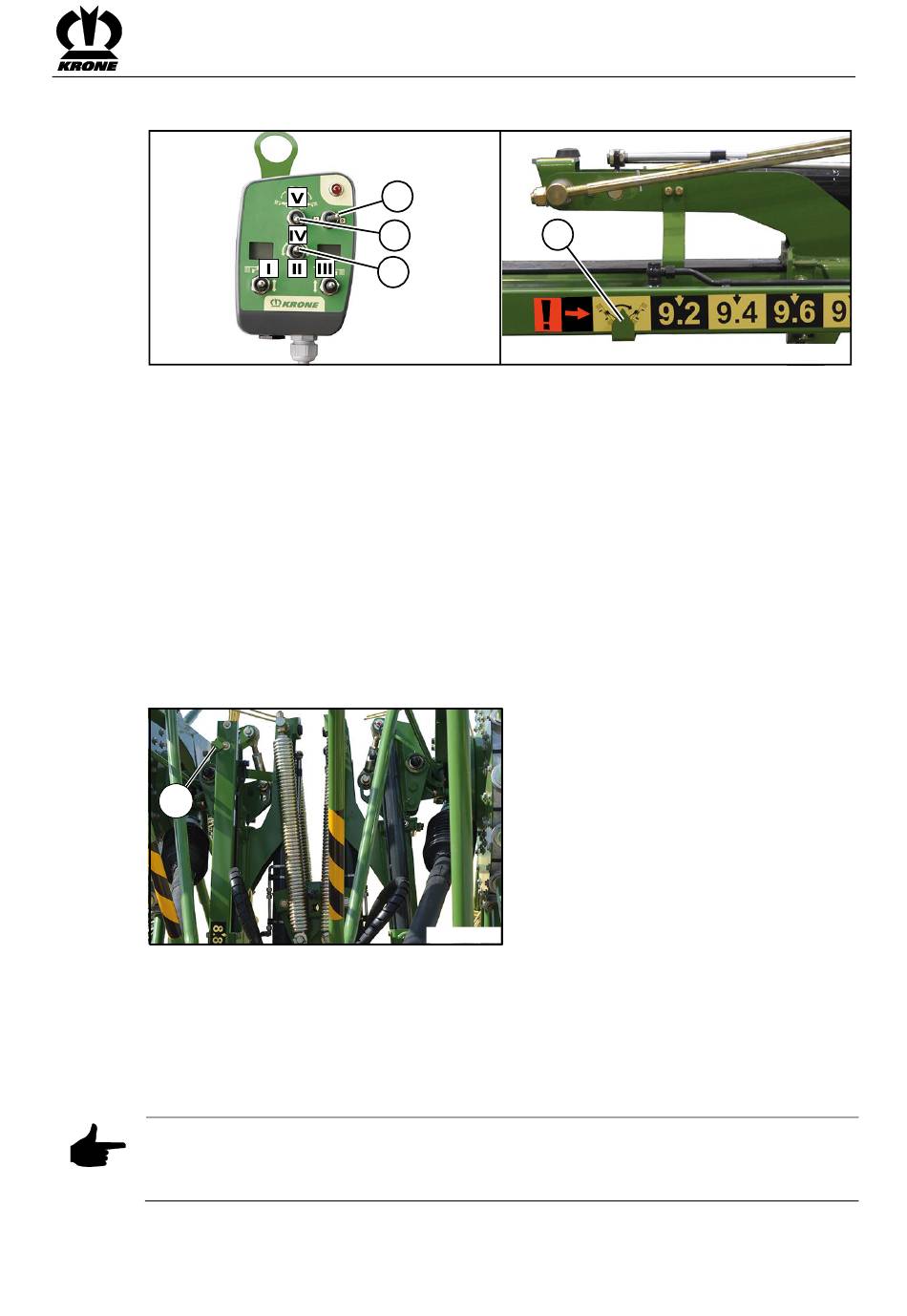

Fig. 42
Pos : 33.59 /BA/Bedienung /Sc hwader/Kr eisel ar me senken/heben/Kreis elar me heben_I_el ektrisc he Ei nkr eisel aus hebung Swadr o TC 1000_T ext @ 333\mod_1429124234687_64.doc x @ 2546459 @ @ 1
Condition préalable:
–
Les toupies se trouvent en position de travail.
–
Le tracteur est enclenché.
–
Le boîtier de commande est enclenché via l'interrupteur (1) (0 > 1).
–
L'interrupteur (3) se trouve en position II.
•
Soulevez les toupies en position de tournière en utilisant l'appareil de commande à simple
effet.
•
Rentrez les bras de flèche en utilisant l'appareil de commande à double effet jusqu'à ce que
la flèche d'affichage (4) soit placée au milieu du champ marqué.
•
Amenez l'interrupteur (2) vers le haut en position V, maintenez-le enfoncé et dans le même
temps, soulevez les toupies en position de transport avec l'appareil de commande à simple
effet.
La tige de piston qui se trouve côté machine doit être rentrée complètement.
Pos : 33.60 /Layout Module /----------------Leerz eile-------------------- @ 240\mod_1395147357027_0.doc x @ 1890986 @ @ 1
Pos : 33.61 /BA/Bedienung /Sc hwader/Kr eisel ar me senken/heben/Kreis elar me heben_II_TC 1000_Bil d @ 333\mod_1429123248642_64.doc x @ 2546365 @ @ 1
4
Fig. 43
Pos : 33.62 /BA/Bedienung /Sc hwader/Sc halter (2) l oslas sen @ 267\mod_1400741480346_64.doc x @ 2022049 @ @ 1
•
Relâchez l'interrupteur (2), il passe automatiquement à la position IV.
Pos : 33.63 /BA/Bedienung /Sc hwader/Kr eisel ar me senken/heben/Kreis elar me heben_II_SW TC 1000 T ext @ 334\mod_1429125398864_64.doc x @ 2546522 @ @ 1
• Afin de garantir la hauteur de transport de moins de 4 m, rentrer jusqu'à la butée la largeur
de travail en utilisant l'appareil de commande à double effet (la flèche d'affichage (4) se
trouve sur la première vis).
•
Amener tous les appareils de commande en position neutre.
Pos : 33.64 /BA/Bedienung /Sc hwader/Bedienbox aussc halten @ 267\mod_1400741418608_64.doc x @ 2022021 @ @ 1
•
Désactivez le boîtier de commande.
Pos : 33.65 /BA/Bedienung /Sc hwader/Kr eisel ar me senken/heben/Hi nweis Ac hten Sie auf die Trans portverriegel ung @ 77\mod_1310110710995_64.doc x @ 667834 @ @ 1
Remarque
Veiller à ce que les verrouillages de transport s'enclenchent correctement et que le câble de
commande ne soit pas tendu. Vérifier par un contrôle visuel que les verrouillages (1) sont
correctement enclenchés.
Pos : 33.66 /Layout Module /---------------Seitenumbr uch---------------- @ 0\mod_1196175311226_0.doc x @ 4163 @ @ 1
1
4
2
3
TC1000012
Utilisation
TC10000 11_1
73
