11.3
Calibrer le capteur - pour la version avec réglage électrique en hauteur de toupie
Pos : 35.26.2 /BA/Ei nstellungen/Sc hwader/Sensor kalibri eren - Einl eitung @ 359\mod_1439198670211_64.doc x @ 2662275 @ @ 1
Le calibrage ne fonctionne que lorsque la tension de capteur est inférieure à 1 V (butée
inférieure) ou supérieure à 4 V (butée supérieure).
Dans le cas contraire, consulter un atelier spécialisé KRONE pour que le capteur puisse être
réajusté mécaniquement jusqu'à ce que les valeurs de tension se trouvent à nouveau dans la
plage admissible.
•
Parquer la machine sur une surface plane et stable pour que les deux toupies se trouvent
parallèlement au sol.
•
Régler les toupies sur la hauteur de travail la plus faible. Pour ce faire, veiller à ce que la
distance des deux toupies au sol soit identique.
En raison des tolérances divergentes admises des composants, les affichages peuvent contenir
des valeurs différentes avant le calibrage.
Pos : 35.26.3 /BA/Ei nstellungen/Sc hwader/Sensor kalibri eren - Bild_Variante Plus _TC 880 @ 391\mod_1445844115872_64.doc x @ 2799434 @ @ 1
2

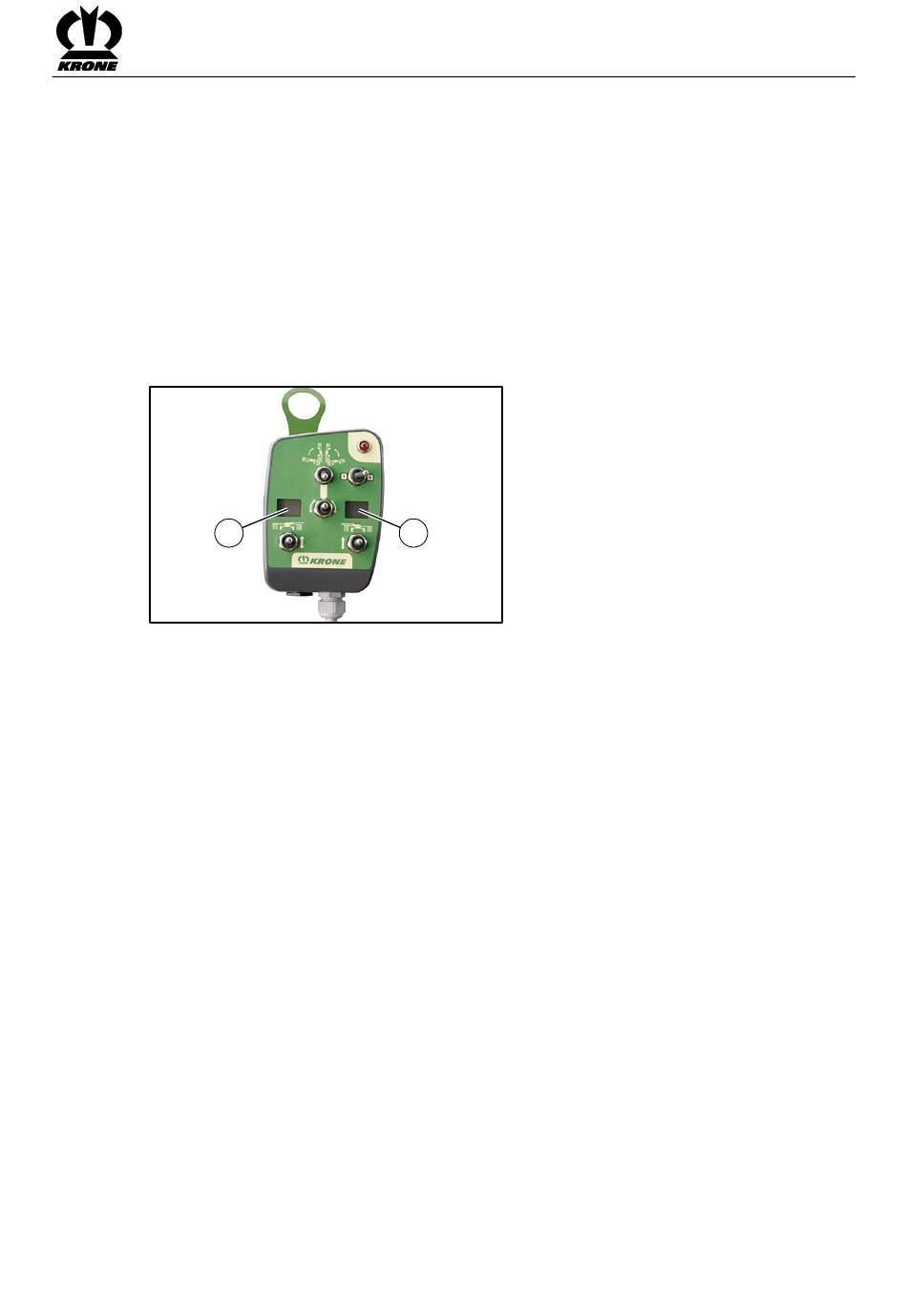

Fig. 49
Pos : 35.26.4 /BA/Ei nst ellungen/Sc hwader/Sensor kalibri eren - Anzeigen nullen und Kali brier vorgang @ 391\mod_1445846105479_64.doc x @ 2799561 @ @ 1
Remettre les affichages à zéro
•
Placer l'aimant permanent sur l'affichage.
Si l'affichage clignote trois fois, le calibrage fut une réussite.
Si l'affichage ne clignote pas, effectuer à nouveau le calibrage.
Calibrage
•
Abaisser les deux toupies jusqu'au sol.
•
Tenir l'aimant permanent au-dessus de l'affichage droit (1).
L'affichage droit clignote pendant 5 secondes environ.
Puis la valeur de mesure 0 est sauvegardée comme limite inférieure de la plage de mesure.
•
Enlever l'aimant.
•
Tenir l'aimant permanent au-dessus de l'affichage gauche (2).
L'affichage gauche clignote pendant 5 secondes environ.
Puis la valeur de mesure 0 est sauvegardée comme limite inférieure de la plage de mesure.
•
Enlever l'aimant.
•
Soulever les deux toupies en position de tournière et monter le réglage de la hauteur de
toupie jusqu'à la butée.
•
Tenir l'aimant permanent au-dessus de l'affichage droit (1).
L'affichage droit clignote pendant 5 secondes environ.
Puis la valeur de mesure 99 est sauvegardée comme limite supérieure de la plage de mesure.
•
Enlever l'aimant.
•
Tenir l'aimant permanent au-dessus de l'affichage gauche (2).
L'affichage gauche clignote pendant 5 secondes environ.
Puis la valeur de mesure 99 est sauvegardée comme limite supérieure de la plage de mesure.
•
Enlever l'aimant.
Pos : 35.27 /Layout Module /---------------Seitenumbr uch---------------- @ 0\mod_1196175311226_0.doc x @ 4163 @ @ 1
1
SW900050
Réglages
81
