Maintenance
Pos: 37.123 /Überschriften/Überschriften 4/F-J/Förderschneckenantrieb @ 75\mod_1309442602928_64.docx @ 663598 @ @ 1
13.17.1.4 Entraînement de la vis d'alimentation
Pos: 37.124 /BA/Wartung/Rundballenpresse/Spannen Ketten Förderschnecke CF/CV @ 75\mod_1309442690939_64.docx @ 663627 @ @ 1
1

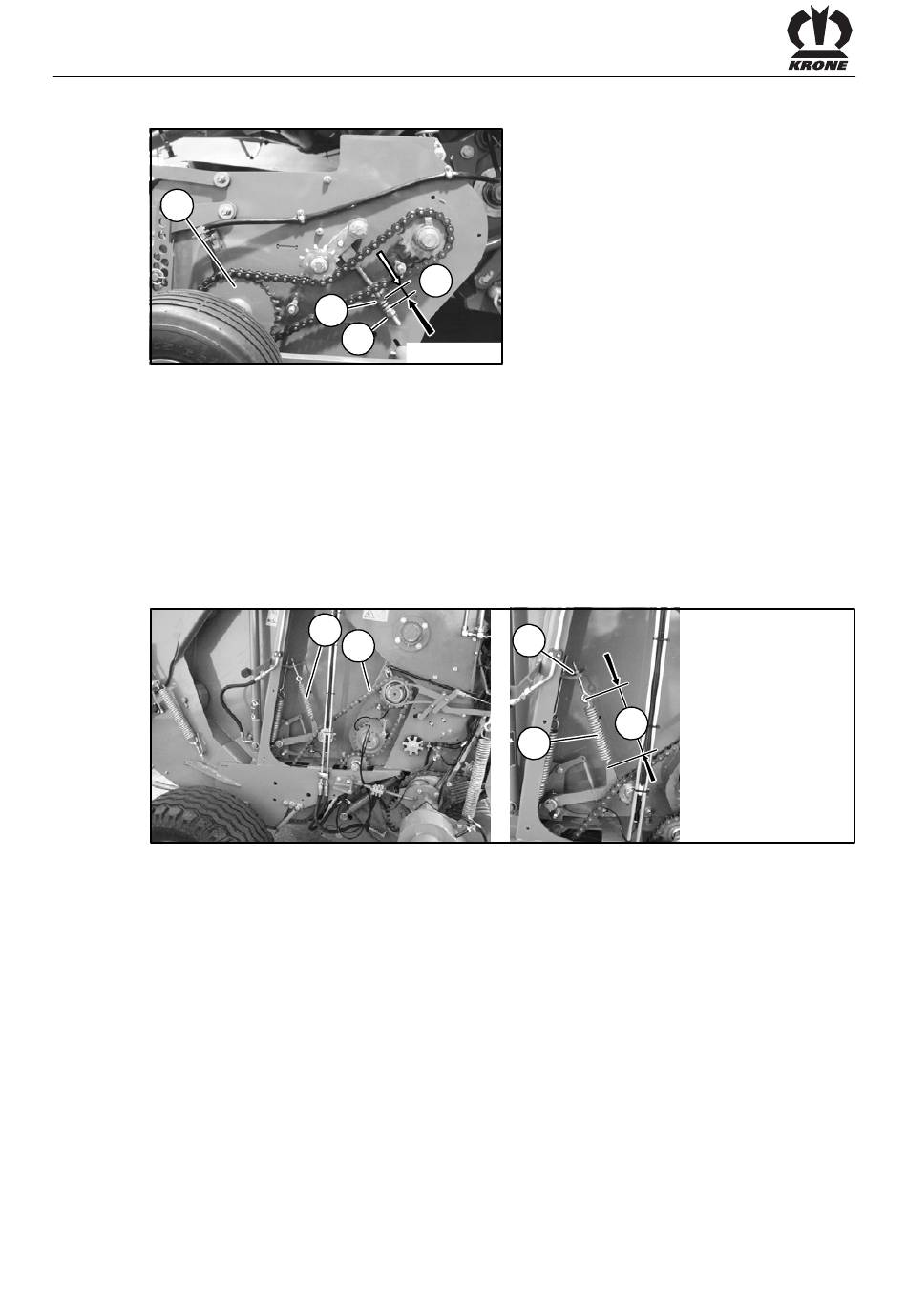

Fig. 227
L'entraînement de la vis d'alimentation (1) se trouve sur le ramasseur du côté gauche de la
machine.
La chaîne d'entraînement est tendue à l'aide de l'élément de serrage (2).
Contrôler la tension de chaîne :
La longueur de chaîne tendue doit être de a = 30 mm.
Corriger la tension de chaîne :
• Augmenter ou diminuer la tension du ressort de traction (2) en tournant l'écrou (3) jusqu'à
ce que la distance a = env. 30 mm soit réglée.
Pos: 37.125 /Überschriften/Überschriften 4/U-Z/Walzenantrieb @ 75\mod_1309443286065_64.docx @ 663654 @ @ 1
13.17.1.5 Entraînement de rouleau
Pos: 37.126 /BA/Wartung/Rundballenpresse/Spannen Ketten Walzenantrieb CF/CV @ 75\mod_1309443380216_64.docx @ 663683 @ @ 1
Fig. 228
L'entraînement de rouleau (1) se trouve sur le côté droit de la machine.
Contrôler la tension de chaîne :
La longueur de chaîne tendue doit être de a = 220 mm.
Corriger la tension de chaîne :
•
Augmenter ou diminuer la tension du ressort de traction (2) en tournant l'écrou (3) jusqu'à
ce que la distance a = 90 mm soit réglée.
