10.8.1 Chaîne d'entraînement de la vis d'alimentation
Pos : 55.29.8 /BA/Wartung/Antriebs ketten ( Ketten)/Hi nweis Vorspannung der Antri ebs kette (1) kontr ollieren, ggf. mittels Spannr ad (2) korrigieren. @ 27\mod_1246521763476_64.doc x @ 267639 @ @ 1
Remarque
Contrôler la prétension de la chaîne d'entraînement (1), le cas échéant corriger à l'aide de la
roue de tension (2).
Pos : 55.29.9 /WH B/Wartung/Eas yFlow 3001/3801/Abbildung Kette der För ders chnec ke s pannen Eas yFlow 300/BV014 @ 162\mod_1365746489023_64.doc x @ 1419243 @ @ 1
1

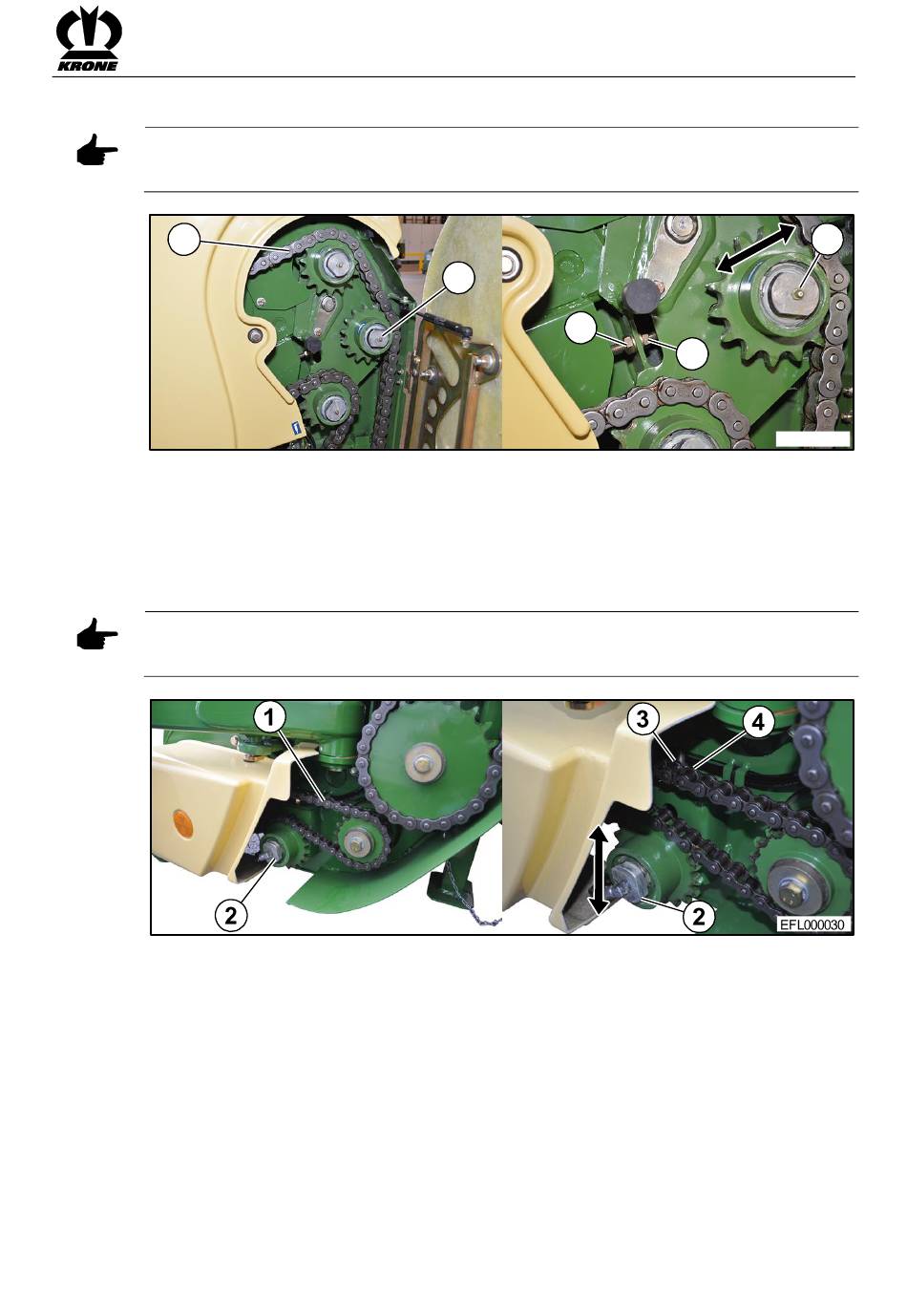

Fig. 38
Pos : 55.29.10 /WH B/Wartung/Eas yFl ow 3001/3801/Kettens pannung korrigieren @ 21\mod_1239094435118_64.doc x @ 228934 @ @ 1
• Desserrez le goujon d'axe (2) (filetage à gauche).
• Desserrez le contre-écrou (3) et corrigez la prétension de la chaîne (1) en tournant l'écrou
hexagonal (4).
• Revissez le contre-écrou (3) et serrez le goujon d'axe (2).
Pos : 55.29.11 /BA/Wartung/Antriebs ketten (Ketten)/ÜS_Antriebs kette Aufnehmertr ommel @ 27 \mod_1246356363505_64.doc x @ 267499 @ 3 @ 1
10.8.2 Chaîne d'entraînement du tambour de réception
Pos : 55.29.12 /BA/Wartung/Antriebs ketten (Ketten)/Hinweis Vorspannung der Antriebs kette (1) kontrollier en, ggf. mittels Spannrad ( 2) korrigieren. @ 27\mod_1246521763476_64.doc x @ 267639 @ @ 1
Remarque
Contrôler la prétension de la chaîne d'entraînement (1), le cas échéant corriger à l'aide de la
roue de tension (2).
Pos : 55.29.13 /WH B/Wartung/Eas yFl ow 3001/3801/Abbildung Kette der Pic kup spannen Eas yFlow 300 @ 67\mod_1303111621352_64.doc x @ 621998 @ @ 1
Fig. 39
Pos : 55.29.14 /WH B/Wartung/Eas yFl ow 3001/3801/Schmi erleitung vom Ac hsbolz en abnehmen Eas yFlow 300 @ 67\mod_1303206710663_64.doc x @ 623350 @ @ 1
• Démontez la conduite de lubrification du goujon d'axe
Pos : 55.29.15 /WH B/Wartung/Eas yFl ow 3001/3801/Kettens pannung korrigieren @ 21\mod_1239094435118_64.doc x @ 228934 @ @ 1
• Desserrez le goujon d'axe (2) (filetage à gauche).
• Desserrez le contre-écrou (3) et corrigez la prétension de la chaîne (1) en tournant l'écrou
hexagonal (4).
• Revissez le contre-écrou (3) et serrez le goujon d'axe (2).
Pos : 55.29.16 /WH B/Wartung/Eas yFl ow 3001/3801/Schmi erleitung montier en Sc hutz abdec kungen schli eßen Eas yFl ow 300 @ 67\mod_1303206782068_64.doc x @ 623378 @ @ 1
• Montez la conduite de lubrification et fermez le recouvrement de protection
