9.3 Régler la planche à andain

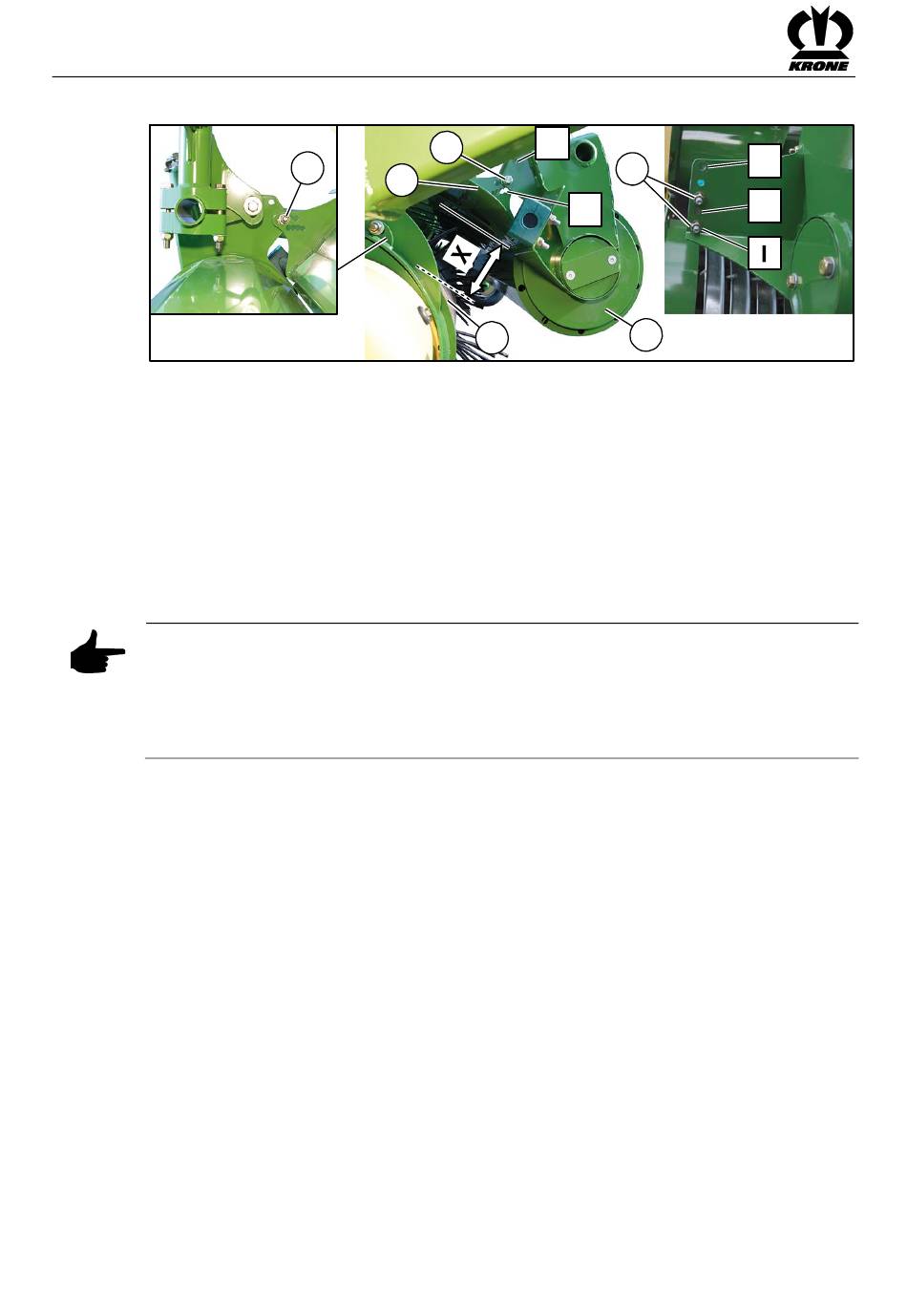

Fig. 28
La planche à andain (1) peut être adaptée à la dimension des andains.
Pour ce faire :
• Défaire les raccords vissé (2) des deux côtés et basculer la planche à andain (1) dans la
position désirée
Pos. I = petit andain
Pos. II = andain moyen
Pos. III = grand andain
en outre
• Défaire les raccords vissé (3) des deux côtés et basculer la planche à andain (1) dans la
position désirée
Remarque
Réglage de base :
• L'assemblage vissé (2) se trouve dans le trou inférieur (Pos. I)
• L'assemblage vissé (3) se trouve dans le troisième trou supérieur
La cote doit alors être X = env. 140 mm (mesurée entre la planche à andain et le fond de la tôle
de raclage (6) du ramasseur)
Pos : 53.26 /Layout Module /---------------Seitenumbr uch---------------- @ 0\mod_1196175311226_0.doc x @ 4163 @ @ 1
56
3
3
1
1
III
2
II
4
6
III
II
EFL000022_1
