7.1 Montage du terminal ISOBUS
Fig. 106
ATTENTION!
Panne de l'unité de commande.
Pendant le montage, veiller à ce que les câbles de raccord électriques ne soient pas tendus et
qu'ils n'entrent pas en contact avec les roues du tracteur.
7.1.1 Branchement terminal au tracteur
Remarque
Pour de plus amples informations portant sur le montage, veuillez consulter la notice
d'utilisation du fabricant du terminal ISOBUS.
7.1.2 Branchement terminal à la machine

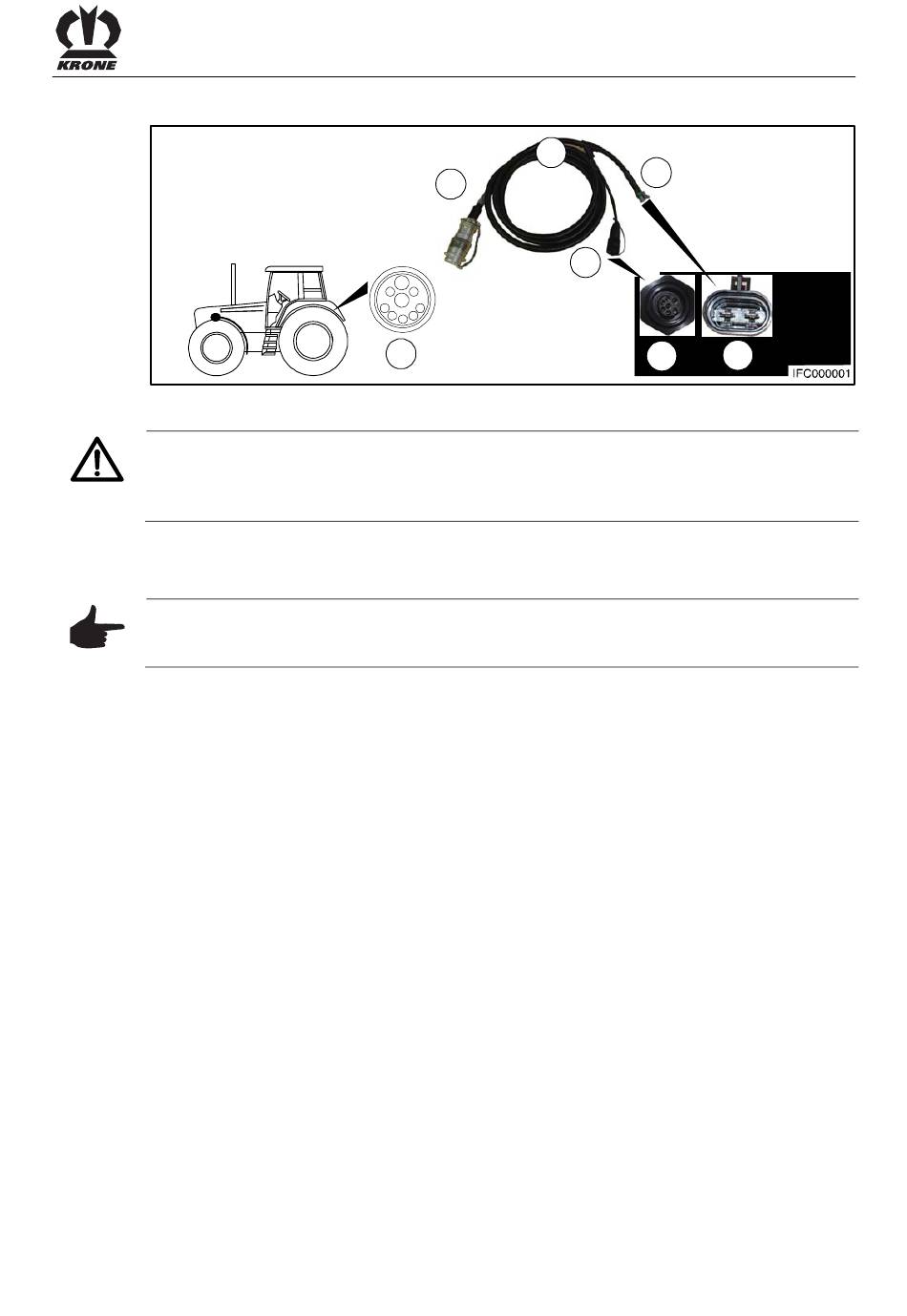

• Relier le connecteur ISO (3) (9 pôles) du jeu de câbles (1) avec la prise ISO (2) (9 pôles)
extérieure du tracteur.
• Relier le connecteur (4) (7 pôles) du jeu de câbles (1) avec la prise (5) (7 pôles) de la
machine.
• Relier le connecteur (6) (2 pôles) du jeu de câbles (1) avec la prise (7) (2 pôles) de la
machine.
