13.5.1 Réglage des capteurs
Pos: 37.29 /BA/Wartung/Sensoren/Namursensor d = 12 mm @ 0\mod_1199962247038_64.docx @ 37652 @ 222222222 @ 1
13.5.1.1 Capteur Namur d = 12 mm
1
2
Fig. 205

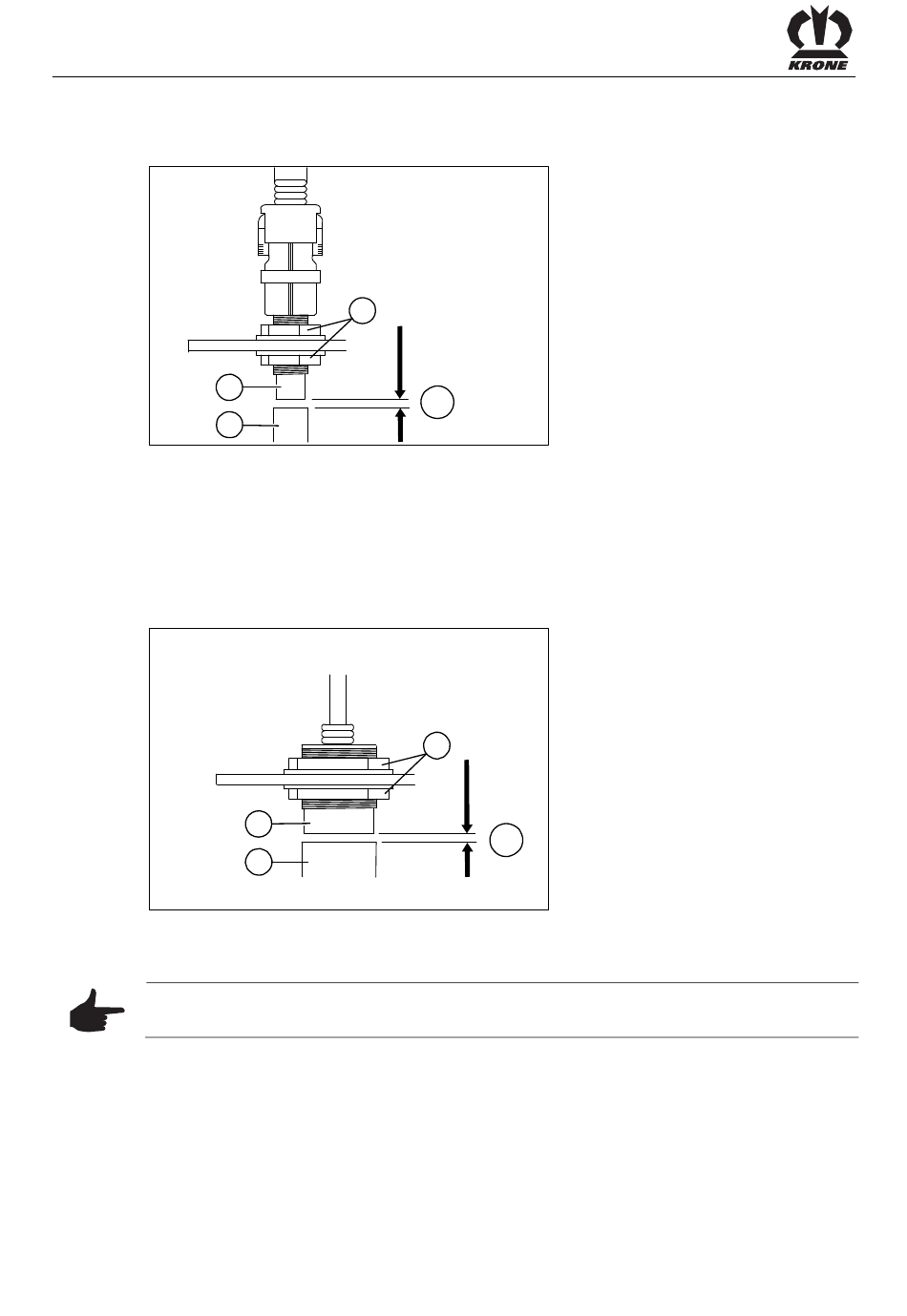

La distance entre le transmetteur (2) et le capteur (1) doit être égale à " a " = 2 mm .
Réglage
• Desserrer les écrous des deux côtés du capteur.
Tourner les écrous jusqu'à ce que la distance " a " = 2 mm soit atteinte.
•
• Resserrer les écrous.
Pos: 37.30 /BA/Wartung/Sensoren/Namursensor d = 30 mm CF/CV @ 75\mod_1309353315461_64.docx @ 662555 @ 222222222 @ 1
13.5.1.2 Capteur Namur d = 30 mm
Fig. 206
La distance entre le transmetteur (2) et le capteur (1) doit être égale à « a » = 4 mm .
Remarque
Avec le capteur « Filet en déplacement » (B2), la distance doit être réglée sur 2 mm.
Réglage :
• Desserrer les écrous des deux côtés du capteur.
• Tourner les écrous jusqu'à ce que la distance « a » = 4 mm soit atteinte.
• Resserrer les écrous.
