Arbre à cardan
Pos: 16.30 /Überschriften/Überschriften 3/K-O/Längenanpassung @ 1\mod_1201687632810_64.docx @ 53587 @ 23333 @ 1
5.4.1
Ajustage de la longueur
Pos: 16.31 /BA/Sicherheit/Gelenkwelle/Gefahr - Sich drehende Gelenkwelle_ohne Schwungradbremse @ 159\mod_1365509506265_64.docx @ 1410537 @ 33 @ 1
DANGER ! – Arbre à cardan en rotation !
Effet : danger de mort ou de graves blessures
•
Avant de fixer l'arbre à cardan sur la prise de force du tracteur, déconnecter la prise de
force, couper le moteur et retirer la clé de contact.
•
Bloquer le tracteur et la machine pour empêcher tout déplacement involontaire.
Pos: 16.32 /BA/Erstinbetriebnahme/Rundballenpresse/Bild Gelenkwelle @ 32\mod_1253526913095_64.docx @ 314079 @ 3333 @ 1

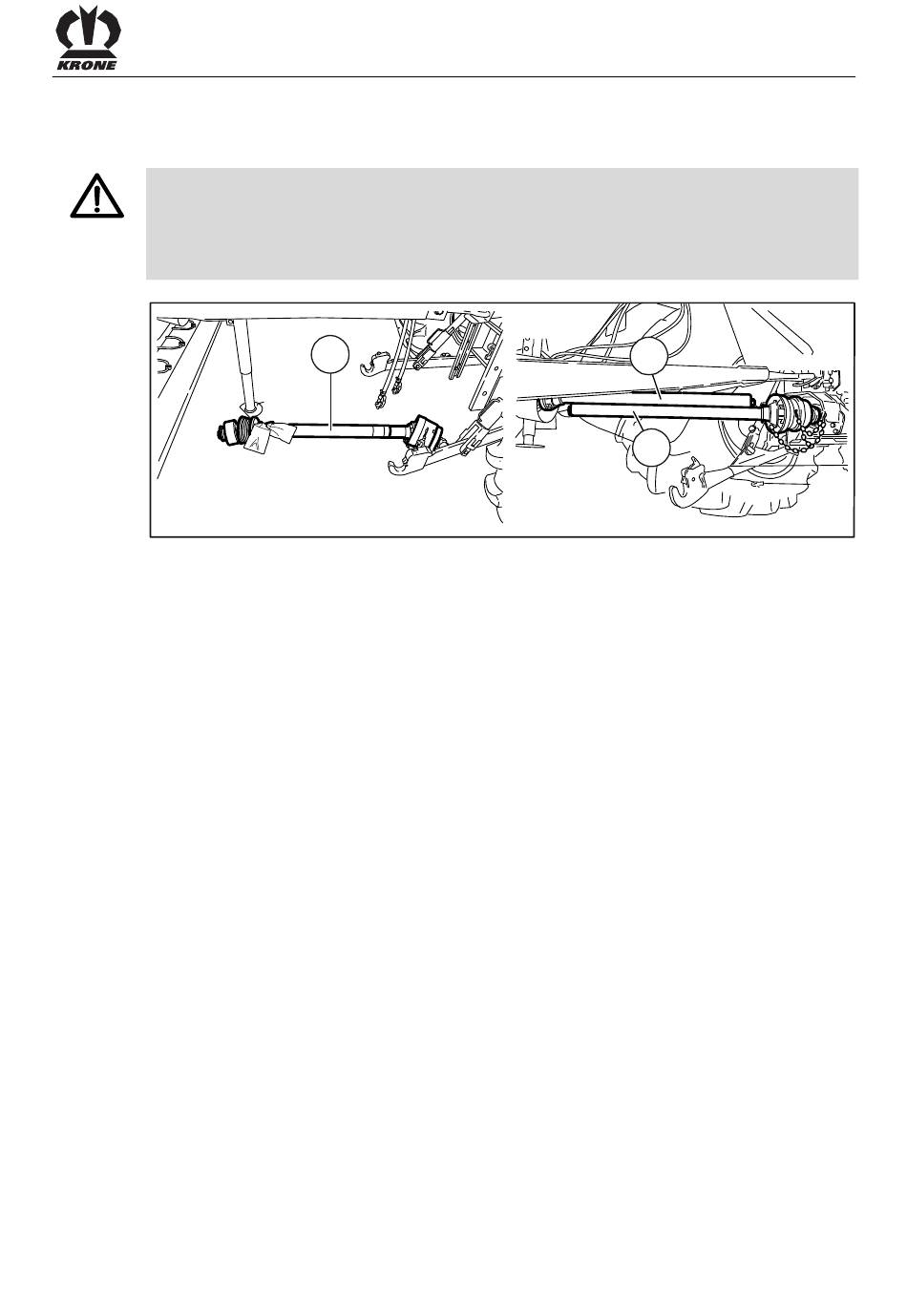

Fig. 21
Pos: 16.33 /BA/Inbetriebnahme/Erstinbetriebnahme/Gelenkwelle/Großpackenpressen/Anpassen Gelenkwelle kürzeste Stellung @ 17\mod_1236257834378_64.docx @ 204159 @ 33 @ 1
Atteler la machine au tracteur pour adapter la longueur de l'arbre à cardan. La position la plus
courte de l'arbre à cardan est obtenue dans les virages serrés.
Pos: 16.34 /BA/Inbetriebnahme/Erstinbetriebnahme/Gelenkwelle/Mähwerke/Längenanpassung_ohne Pfahlsicherung CF/CV @ 126\mod_1345712146516_64.docx @ 1143293 @ @ 1
La longueur de l'arbre à cardan (1) doit être ajustée.
•
Démontez l'arbre à cardan.
•
Fixez respectivement une moitié (2) et (3) côté tracteur et côté machine.
•
Contrôlez le recouvrement des tubes profilés et des tubes protecteurs.
•
Raccourcissez les tubes profilés et les tubes protecteurs de sorte que l'arbre à cardan
puisse être mobile dans la position de service la plus courte.
•
Pour la suite de la procédure, consultez la notice d'utilisation du fabricant de l'arbre à
cardan.
