Mise en service
Pos: 27.60 /BA/Inbetriebnahme/Rundballenpresse/Ballenwender/Ballenwender in Arbeitposition bringen @ 14\mod_1227870871258_64.docx @ 170325 @ 13 @ 1
9.15

Amener le basculeur de balles en position de travail

II

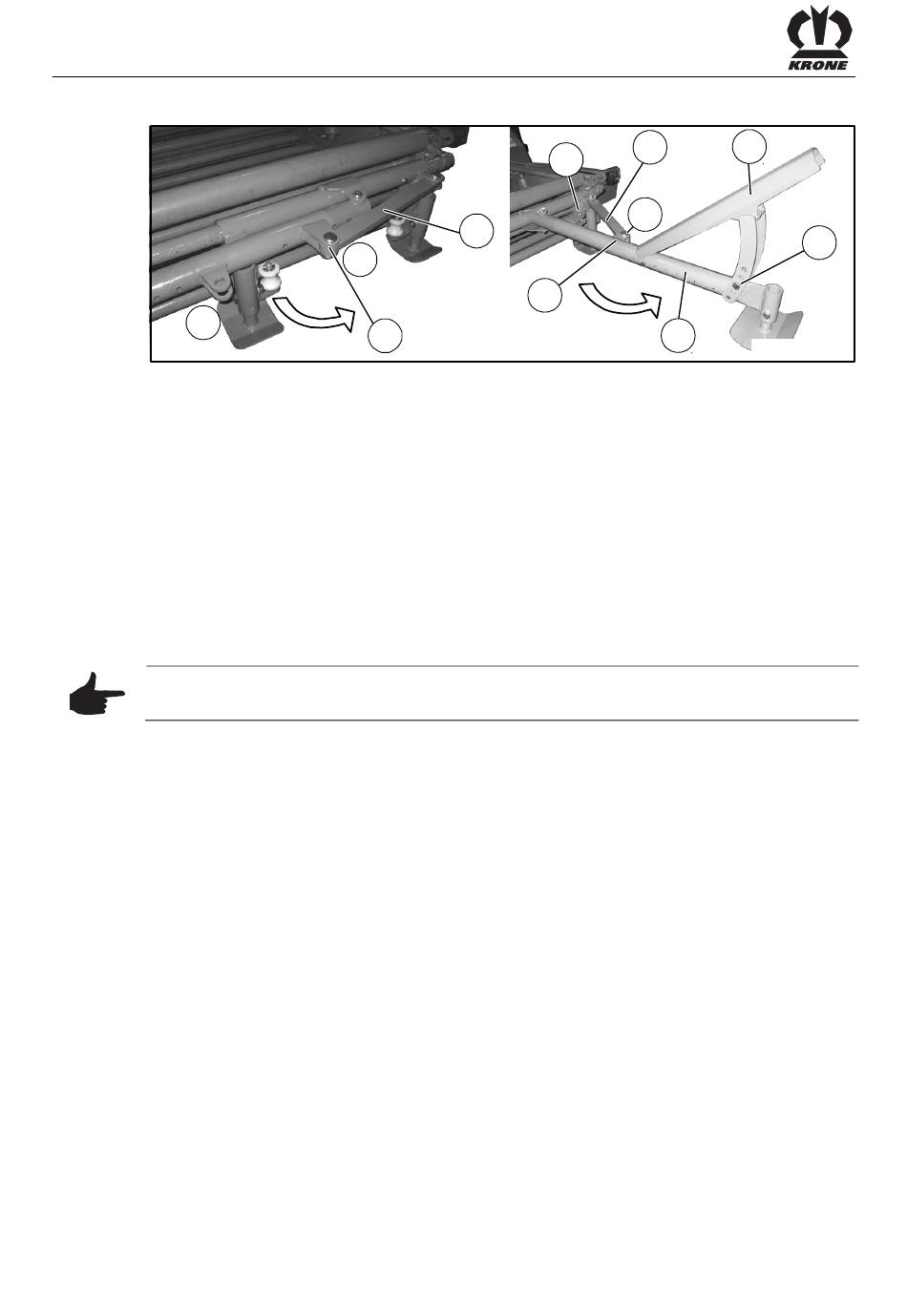

Fig. 126:
• Faites sortir la barre de fixation (12) de la position (I) en démontant le goujon (11).
• Dépliez le basculeur de balles (1).
• Basculez la barre de fixation (12) en position (II) et fixez-la avec le goujon (11), la rondelle
et la goupille pliante.
Pos: 27.61 /BA/Inbetriebnahme/Rundballenpresse/Ballenwender/Prallblech einstellen @ 14\mod_1228145386009_64.docx @ 170516 @ 11 @ 1
9.15.1 Régler le déflecteur
La hauteur du déflecteur (13) est réglable.
Pour le réglage :
• Desserrez les raccords vissés sur le déflecteur (13).
• Amenez le déflecteur (13) dans la position souhaitée et fixez-le avec les boulons, les
rondelles et les écrous.
Remarque
Nous recommandons l'utilisation de l'alésage central (a) pour effectuer le réglage du déflecteur.
Pos: 27.62 /Layout Module /---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4163 @ 1 @ 1
178
12
I
11
12
I
II
11
1
13
a
COBW0008_1
