5.5

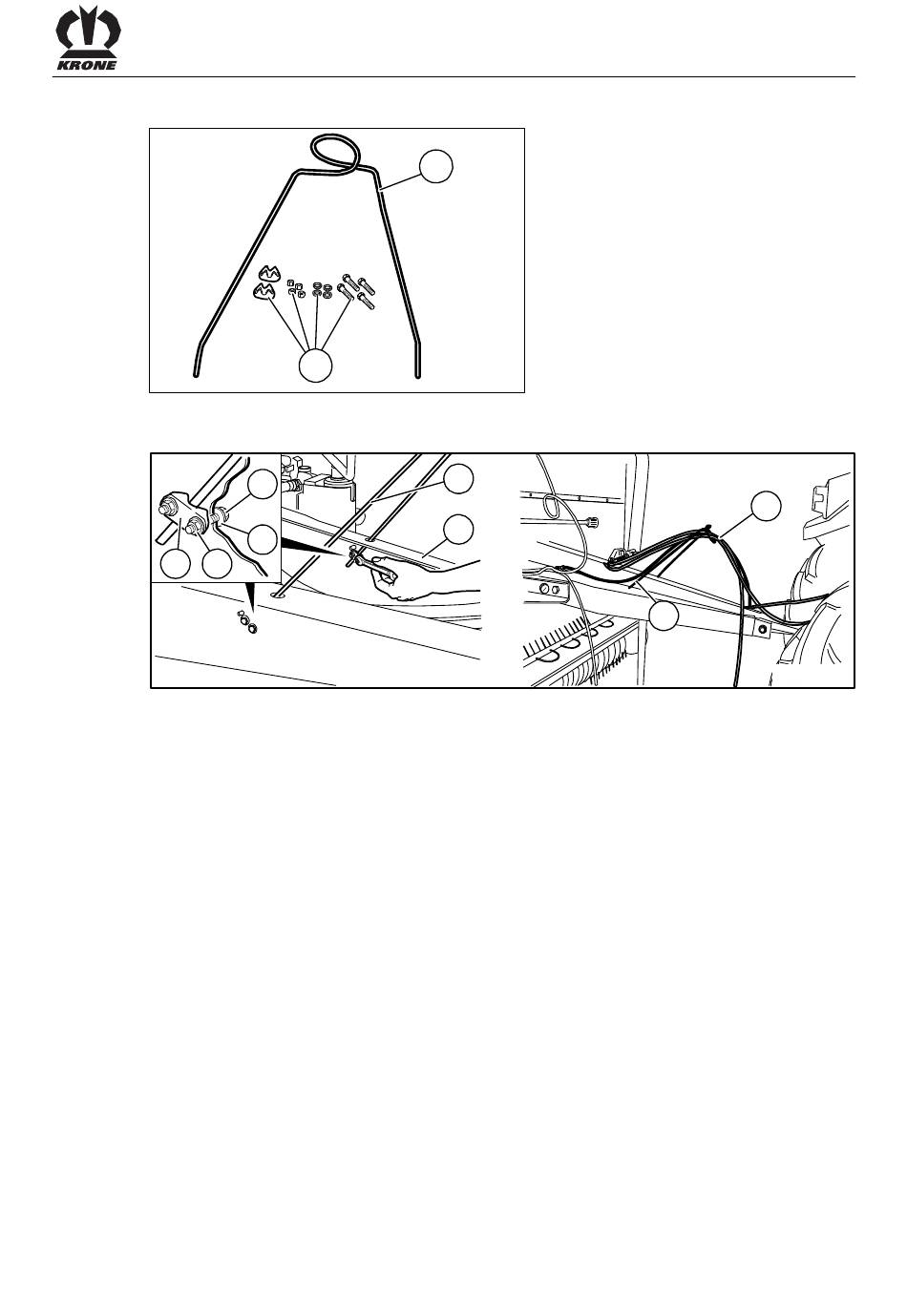

Montage du support de tuyau
Pos: 16.51 /BA/Erstinbetriebnahme/Rundballenpresse/Bild Befestigungsmaterial @ 32\mod_1253535577392_64.docx @ 314509 @ 2 @ 1
Fig. 26
Pos: 16.52 /BA/Erstinbetriebnahme/Rundballenpresse/Montage Befestigungsmaterial @ 32\mod_1253535783611_64.docx @ 314537 @ @ 1
Le support de tuyau (1) est monté sur le timon avec le matériel de fixation (2).
Pos: 16.53 /BA/Erstinbetriebnahme/Rundballenpresse/Bild Schlauchhalter montieren @ 32\mod_1253536463064_64.docx @ 314562 @ @ 1
4
3
Fig. 27
Pos: 16.54 /BA/Erstinbetriebnahme/Rundballenpresse/Schlauchhalter montieren @ 32\mod_1253536529767_64.docx @ 314587 @ @ 1
Guider le support de tuyau (5) à travers les trous oblongs sur le timon (6).
Fixer le support de tuyau sur le timon avec des pinces (4), des vis (1), des rondelles (2) et
des écrous autobloquants (3).
Guider les flexibles (7) à travers l'œillet du support de tuyau (5).
