6.2.2 Raccorder le terminal (Pour tracteurs sans système ISOBUS)

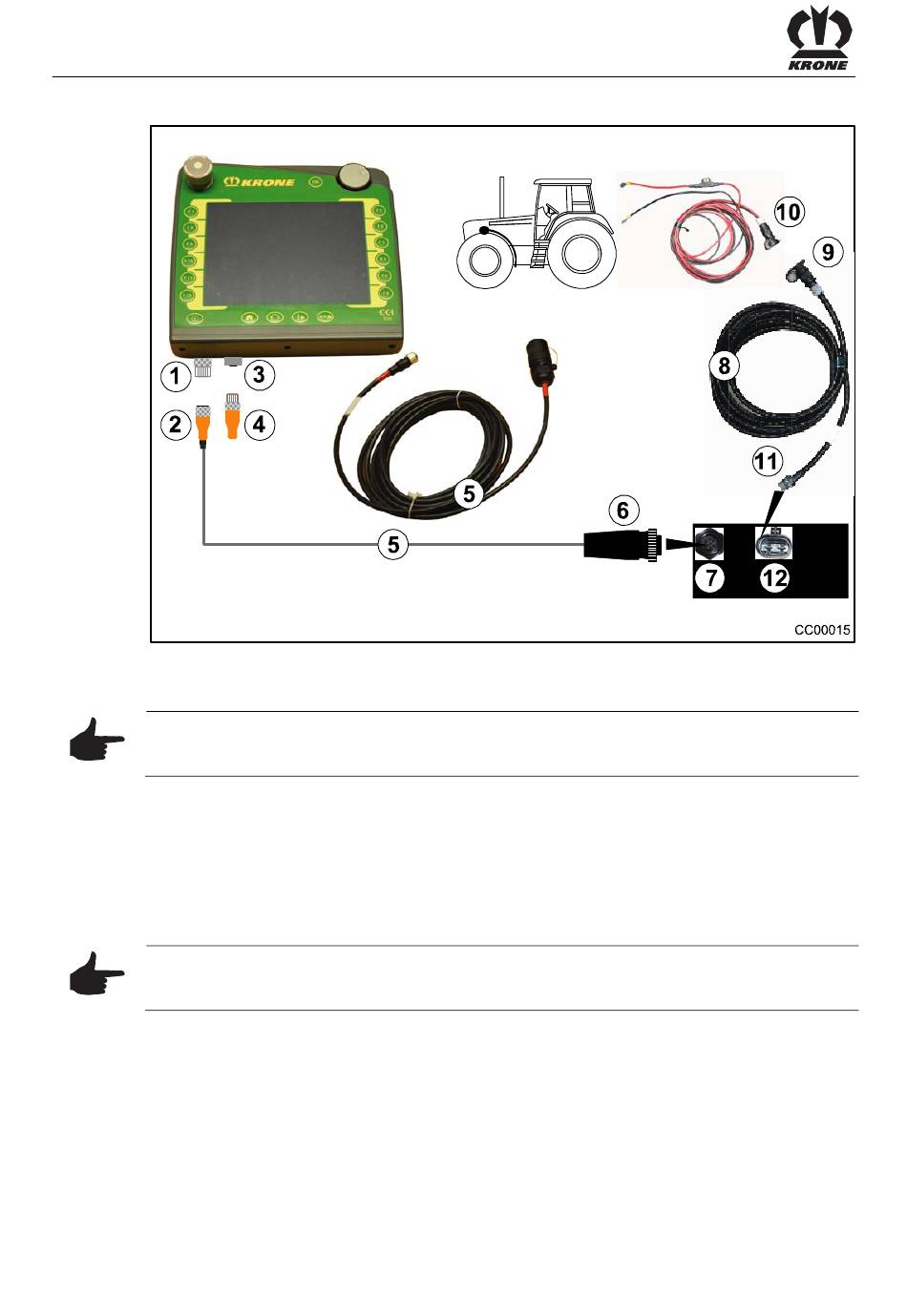

Fig. 33
Liaison du terminal avec la machine
Remarque
Le raccordement du terminal vers la machine est réalisé via le jeu de câbles fourni (5) (N° de
référence: 20 081 224 0).
• Relier le connecteur (2) du jeu de câbles (5) avec la prise (1) (CAN1-IN) du terminal.
• Relier le connecteur (6) (7 pôles) du jeu de câbles (5) avec la prise (7) (7 pôles) de la
machine.
• Relier la fiche de terminaison (4) (N° de référence:00 302 300 0 compris dans la fourniture
du connecteur) avec la prise (3) (CAN1-out) du terminal.
Liaison tracteur avec la machine
Remarque
Le raccordement du tracteur vers le machine est réalisé via le câble d'alimentation électrique
fourni (8) (N° de référence: 20 080 601 0).
• Relier le connecteur (9) du câble d'alimentation électrique (8) avec le connecteur permanent
(10) du tracteur.
• Relier le connecteur (11) (2 pôles) du jeu de câbles (8) avec la prise (12) (2 pôles) de la
machine.
