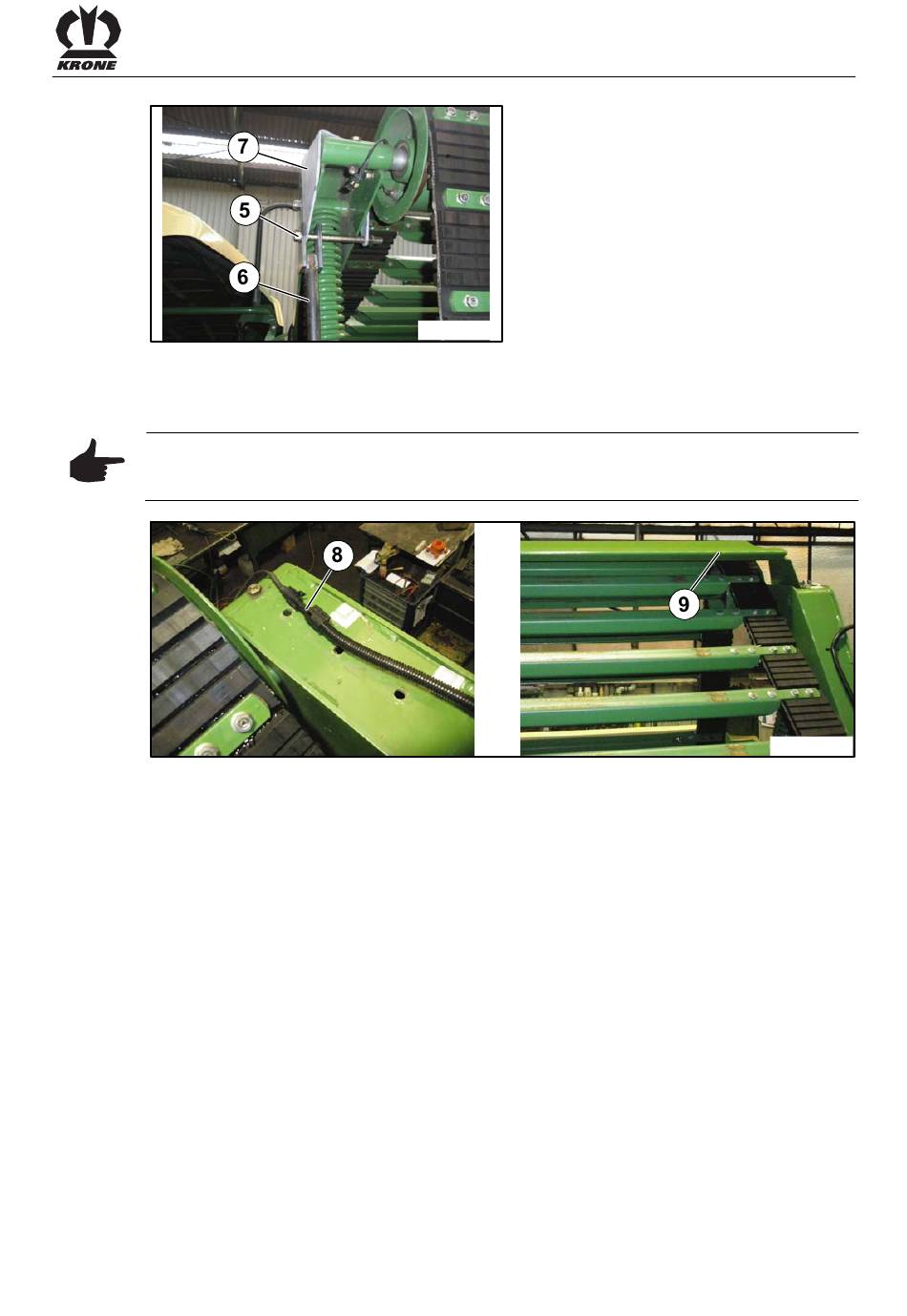

Fig. 16
•
Démonter l'assemblage vissé (5).
•
Retirer le tube de liaison (6) et l'attache (7).
Remarque
Eliminer toutes les pièces démontées dans les règles.
Une réutilisation n'est pas autorisée !
Fig. 17
•
Réaliser la connexion enfichable (8) du capteur sur le côté gauche de la machine.
•
Monter la tôle fournie (9) sur le galet de renvoi supérieur de la courroie.
