Mise en service
Pos: 27.52 /BA/Sicherheit/7. Gefahrenhinweise alt/Einstellarbeiten / Einstellungen/Gefahr - Einstellarbeiten mit Bedieneinheit @ 0\mod_1199869097987_64.docx @ 36158 @ @ 1
Danger ! - Mouvement inattendu de la machine
Effet : danger de mort, blessures de personnes ou dommages sur la machine
Toujours procéder aux travaux de réglage avec un entraînement coupé et un moteur arrêté !
Arrêter la machine.
Arrêter le moteur, retirer la clé de contact et déconnecter le système électrique au niveau du
boîtier de commande.
Immobiliser la machine et le tracteur pour empêcher tout déplacement.
Pos: 27.53 /BA/Erstinbetriebnahme/Rundballenpresse/Ballenwender/Ballentuch demontieren_Anschlagrohr montieren @ 14\mod_1227788977442_64.docx @ 169726 @ 333 @ 1
9.13

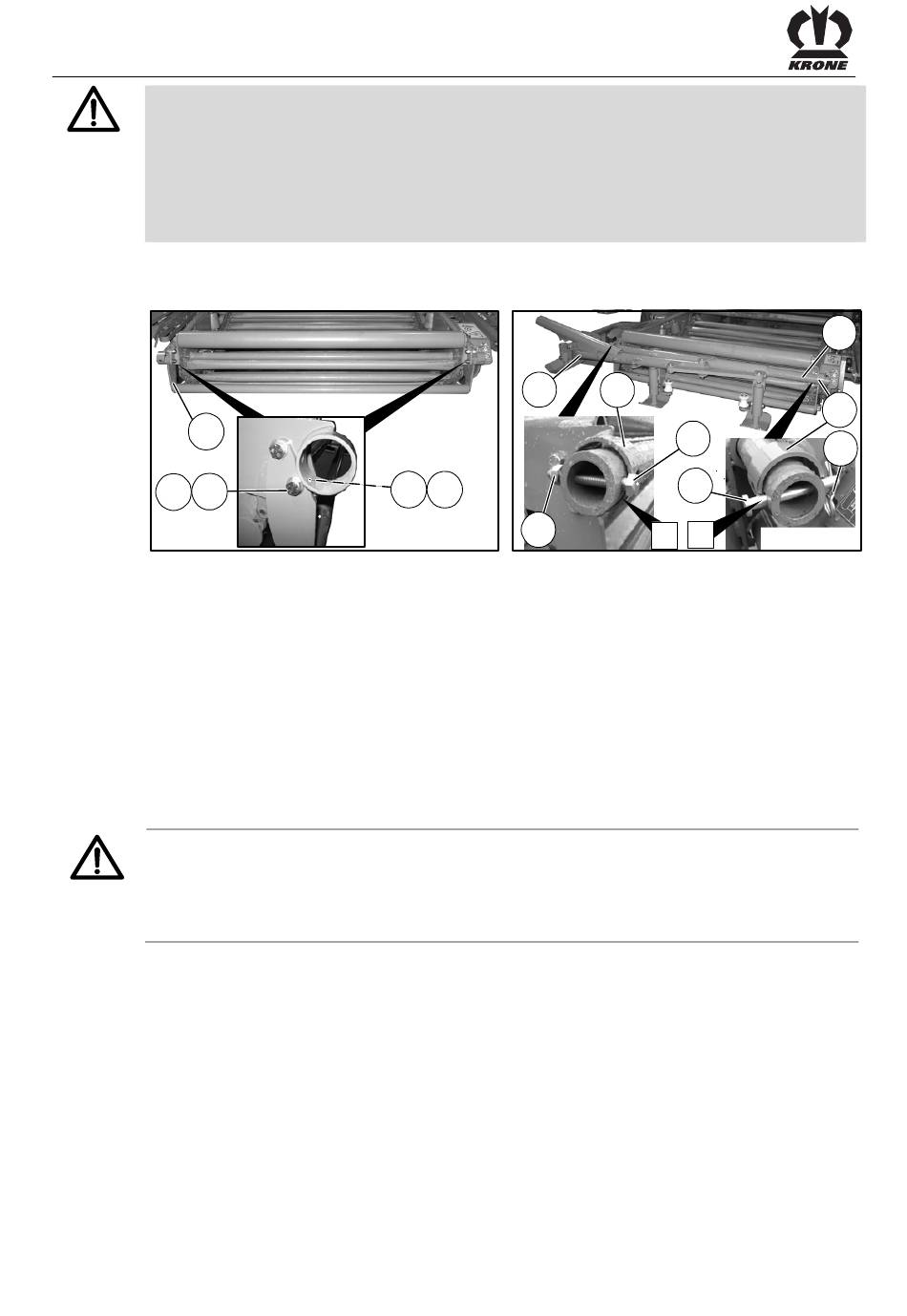

Monter la butée / le tube de fixation
2
4 5
Fig. 124:
Démontez la toile de balles de la table pivotante et conservez-la à un endroit protégé pour
un remontage ultérieur.
Installez la butée (2) avec boulons (4), rondelles (5), ressorts élastiques bombés (6) et
écrous (7) à droite et à gauche de la table pivotante.
Guidez le tube de fixation (3) de l'extérieur à travers la fixation (15) (la rangée de trous doit
être dirigée vers la droite dans le sens du déplacement).
Guidez le tube de fixation (3) à travers le basculeur de balles (1) et à travers la fixation (15)
de l'autre côté de la table pivotante.
Bloquez le tube de fixation (3) dans le sens du déplacement, à gauche, avec le boulon (8)
et l'écrou (9) et faites de même dans le sens du déplacement, à droite, avec le goujon (16)
et la goupille à ressort (10).
Pos: 27.54 /BA/Erstinbetriebnahme/Rundballenpresse/Ballenwender/Rohr falsch gesichert @ 14\mod_1227789157676_64.docx @ 169748 @ @ 1
ATTENTION - Tube de fixation (3) mal bloqué
Effet : dommages sur la machine
S'assurer que le tube de fixation (3) est bloqué à l'endroit correct (pos. a) par le boulon (9)
(à gauche) et la goupille à ressort (10) (à droite).
Ne jamais bloquer le tube de fixation (3) par des alésages dans les fixations (15).
Pos: 27.55 /Layout Module /---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4163 @ 33 @ 1
176
1
6 7
8
COBW0002_1
15
8
16
a a
COBW0004_1
3
15
10
