Danger ! - Mouvement inattendu de la machine
Effet : danger de mort, blessures de personnes ou dommages sur la machine
• Toujours procéder aux travaux de réglage avec un entraînement coupé et un moteur arrêté !
• Arrêter la machine.
• Arrêter le moteur, retirer la clé de contact et déconnecter le système électrique au niveau du
boîtier de commande.
• Immobiliser la machine et le tracteur pour empêcher tout déplacement.
Pos: 50.52.7 /Überschriften/Überschriften 3/A-E/A/Anschlag / Halterohr montieren @ 237\mod_1394638125882_64.docx @ 1879640 @ 3 @ 1
6.11.1 Monter la butée / le tube de fixation
Pos: 50.52.8 /BA/Erstinbetriebnahme/Rundballenpresse/Ballenwender/Ballentuch demontieren_Anschlagrohr montierenohne überschrift @ 237\mod_1394638013365_64.docx @ 1879614 @ @ 1
–––
2
4 5

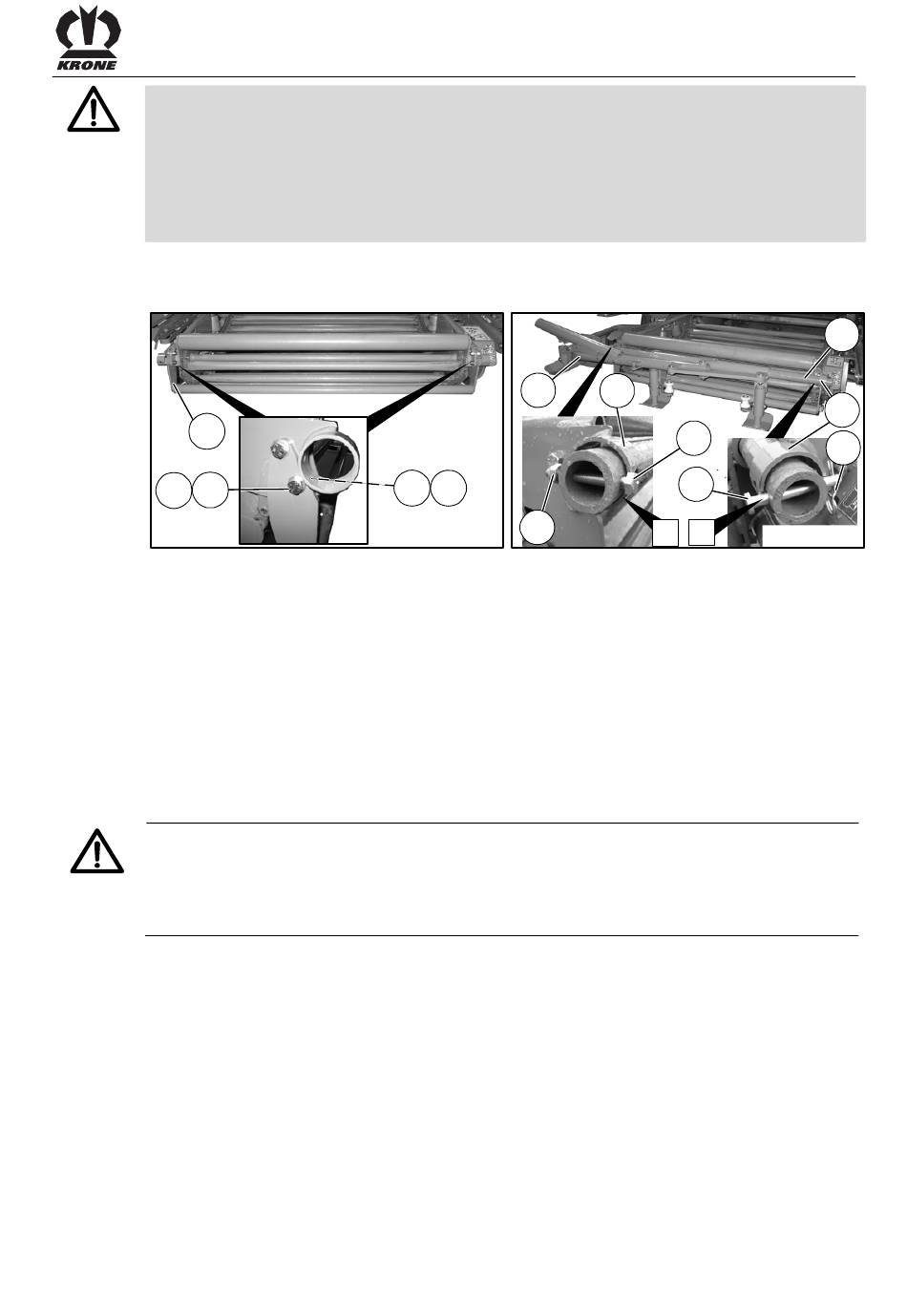

Fig. 45
• Démontez la toile de balles de la table pivotante et conservez-la à un endroit protégé pour
un remontage ultérieur.
• Installez la butée (2) avec boulons (4), rondelles (5), ressorts élastiques bombés (6) et
écrous (7) à droite et à gauche de la table pivotante.
• Guidez le tube de fixation (3) de l'extérieur à travers la fixation (15) (la rangée de trous doit
être dirigée vers la droite dans le sens du déplacement).
• Guidez le tube de fixation (3) à travers le basculeur de balles (1) et à travers la fixation (15)
de l'autre côté de la table pivotante.
• Bloquez le tube de fixation (3) dans le sens du déplacement, à gauche, avec le boulon (8)
et l'écrou (9) et faites de même dans le sens du déplacement, à droite, avec le goujon (16)
et la goupille à ressort (10).
Pos: 50.52.9 /BA/Erstinbetriebnahme/Rundballenpresse/Ballenwender/Rohr falsch gesichert @ 14\mod_1227789157676_64.docx @ 169748 @ @ 1
ATTENTION - Tube de fixation (3) mal bloqué
Effet : dommages sur la machine
• S'assurer que le tube de fixation (3) est bloqué à l'endroit correct (pos. a) par le boulon (9)
(à gauche) et la goupille à ressort (10) (à droite).
• Ne jamais bloquer le tube de fixation (3) par des alésages dans les fixations (15).
Pos: 50.52.10 /Layout Module /---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4163 @ @ 1
1
6 7
8
COBW0002_1
Mise en service
15
8
16
a a
COBW0004_1
3
15
10
