Intervalle de maintenance: voir le chapitre Maintenance « Tableau de maintenance »
Pos: 79.170.16.6 /BA/Wartung/Nockenschaltkupplung/Wartung - Nockenschaltkupplung Voraussetzung @ 291\mod_1410844087653_64.docx @ 2298025 @ @ 1
Condition préalable:
– La machine est arrêtée et sécurisée.
– L'accouplement débrayable à cames est déposé de la machine.
Pos: 79.170.16.7 /BA/Wartung/Nockenschaltkupplung/Wartung- Nockenschaltkupplung zerlegen @ 291\mod_1410844021931_64.docx @ 2297994 @ @ 1
Désassemblage de l'accouplement débrayable à cames
Soulevez la bague d'étanchéité du carter d'accouplement en utilisant l'auxiliaire (par ex.
tournevis).
Enlevez la bague d´arrêt.
Retirez la rondelle d'appui et les rondelles d'ajustage.
Retirez le moyeu du carter d'accouplement.
ATTENTION! Lorsque vous retirez la came de blocage, notez toujours la position du chanfrein
sur les cames de blocage.
Retirez les cames de blocage du moyeu.
Nettoyez toutes les pièces.
Graissez toutes les pièces avec la graisse de Walterscheid en utilisant un pinceau.
Pour graisser, utilisez Agraset 116 (n° de commande 304291) ou Agraset 147 (n° de
commande 102966). La graisse doit être commandée de Walterscheid.
Remplissez le creux dans le carter d'accouplement de la graisse.
Pos: 79.170.16.8 /BA/Wartung/Nockenschaltkupplung/Wartung - Nockenschaltkupplung zusammenbauen ÜS @ 293\mod_1411458863722_64.docx @ 2306102 @ @ 1
Assemblage de l'accouplement débrayable à cames
Pos: 79.170.16.9 /BA/Wartung/Nockenschaltkupplung/Wartung - Nockenschaltkupplung zusammenbauen: Bild @ 293\mod_1411459475712_64.docx @ 2306193 @ @ 1
a
Fig. 244
Pos: 79.170.16.10 /Layout Module /----------------Leerzeile 5 Pt.-------------------- @ 120\mod_1342592918145_0.docx @ 1092564 @ @ 1
Pos: 79.170.16.11 /BA/Wartung/Nockenschaltkupplung/Wartung - Nockenschaltkupplung zusammenbauen: Text @ 291\mod_1410843953059_64.docx @ 2297963 @ @ 1

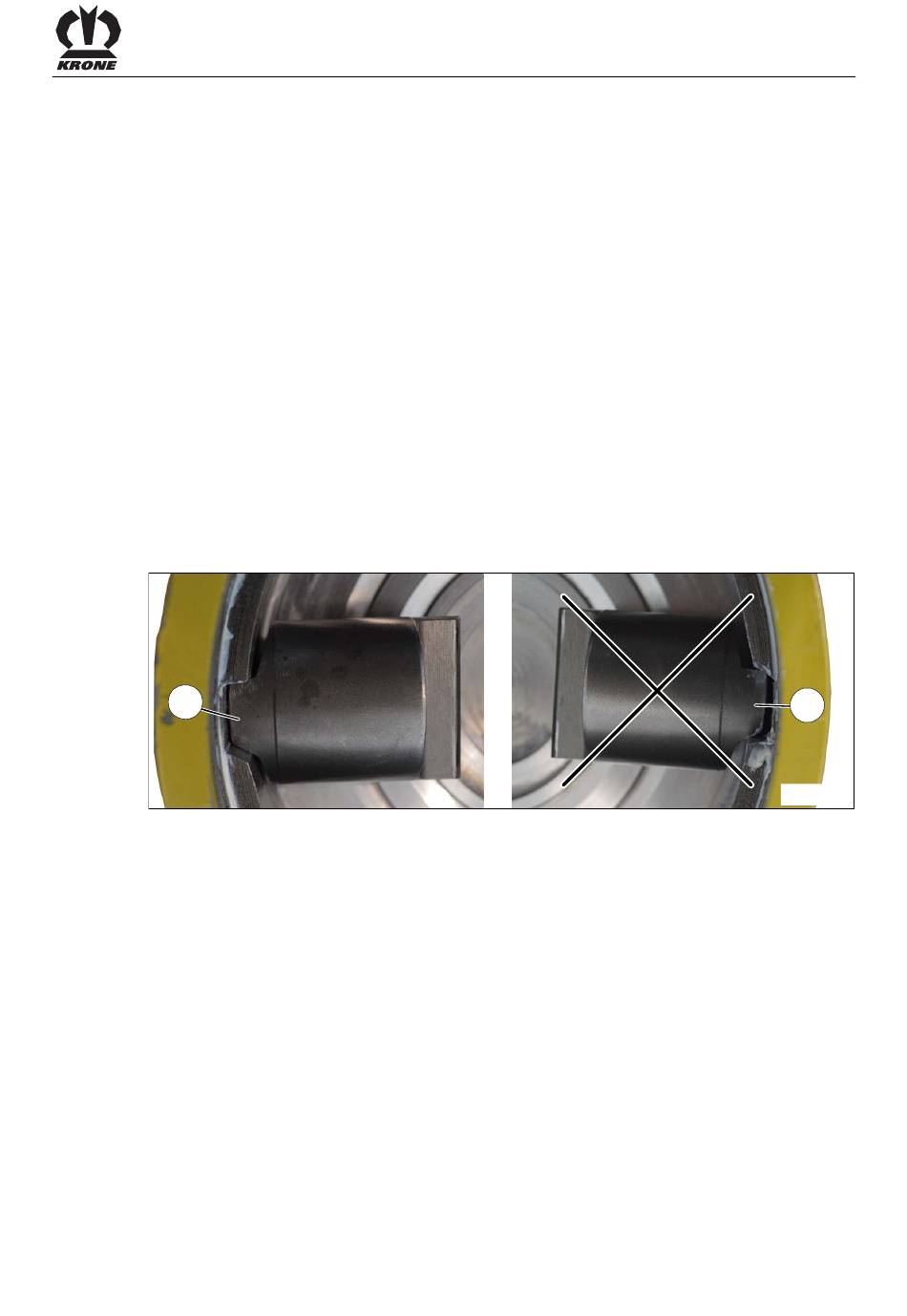

ATTENTION! Lors de l'insertion de la came de blocage, notez toujours la position du chanfrein
sur la came de blocage.
– Came de blocage a) = OK
– Came de blocage b) = pas OK
Insérez les cames de blocage dans le moyeu.
Insérez le moyeu prémonté dans le carter d'accouplement.
Insérez les rondelles d'ajustage et la rondelle d'appui et sécurisez-les à l'aide de la bague
d´arrêt.
Puis appliquez à nouveau la graisse sur les rondelles d'ajustage, la rondelle d'appui et la
bague d´arrêt.
Insérez la bague d'étanchéité.
