8.2.1
Raccorder le Levier Multifonctions au Terminal CCI (Pour des Tracteurs avec Système
ISOBUS Intégrée)
1
2

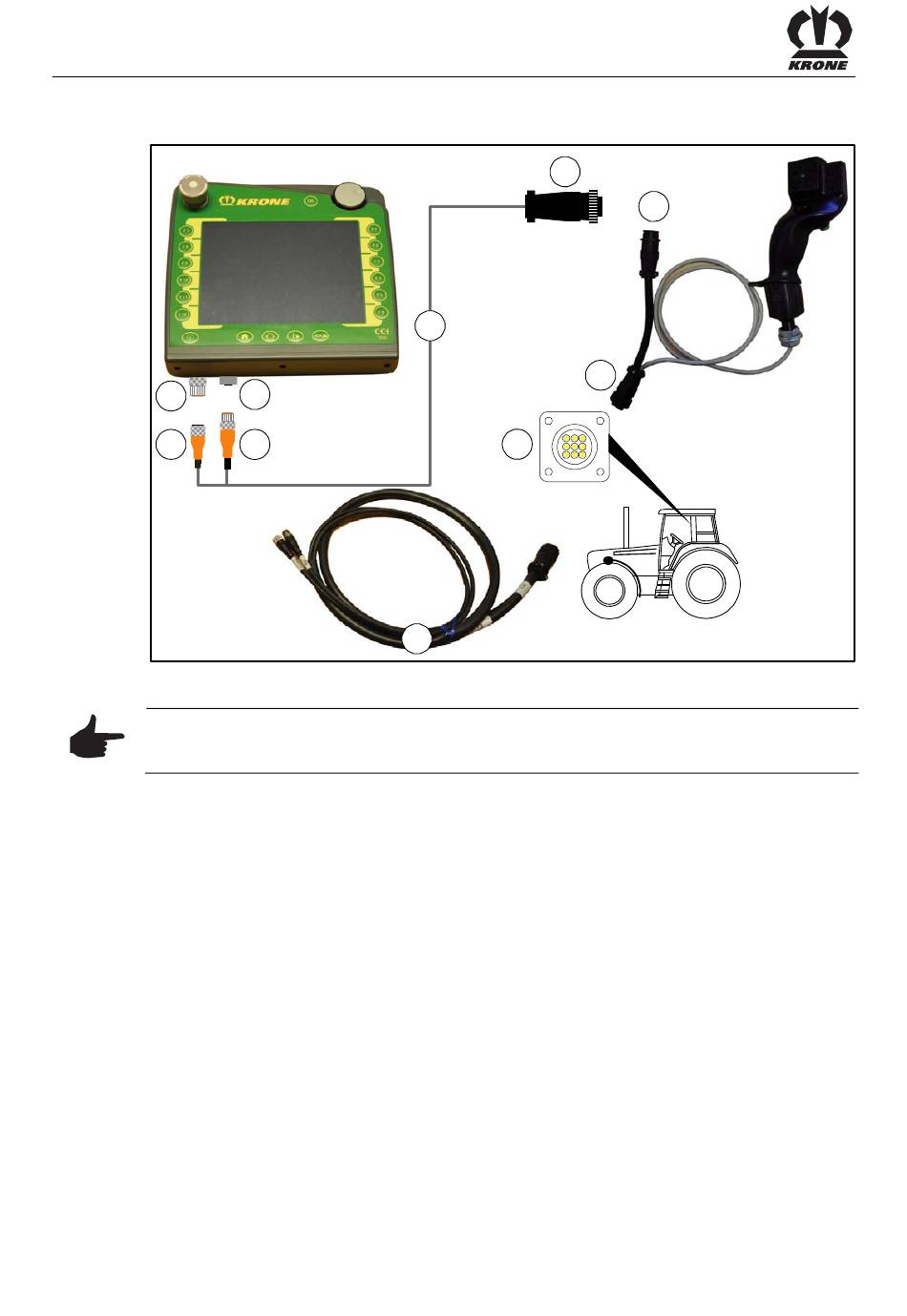

Fig. 64
Remarque
Le raccordement du terminal au tracteur est effectué à l'aide du jeu de câbles spécial (5). Il
peut être commandé en indiquant le numéro de référence 20 081 223 0.
•
Reliez le connecteur (2) du jeu de câbles (5) avec la prise (1) (CAN1-IN) du terminal
•
Reliez le connecteur (4) du jeu de câbles (5) avec la prise (3) (CAN1-out) du terminal
•
Reliez le connecteur ISO (6) (9 pôles) du jeu de câbles (5) avec la prise ISO (6) (9 pôles)
du levier multifonctions
•
Reliez le connecteur ISO (7) (9 pôles) du levier multifonctions avec la prise ISO (7) (9
pôles) qui se trouve dans la cabine du tracteur
