Maintenance
Pos: 79.31 /Überschriften/Überschriften 3/A-E/E/Einstellung der Sensoren @ 0\mod_1199962173428_64.docx @ 37633 @ 3 @ 1
14.5.1 Réglage des capteurs
Pos: 79.32 /BA/Wartung/Sensoren/Namursensor d = 12 mm @ 0\mod_1199962247038_64.docx @ 37652 @ 4 @ 1
14.5.1.1 Capteur Namur d = 12 mm
1
2

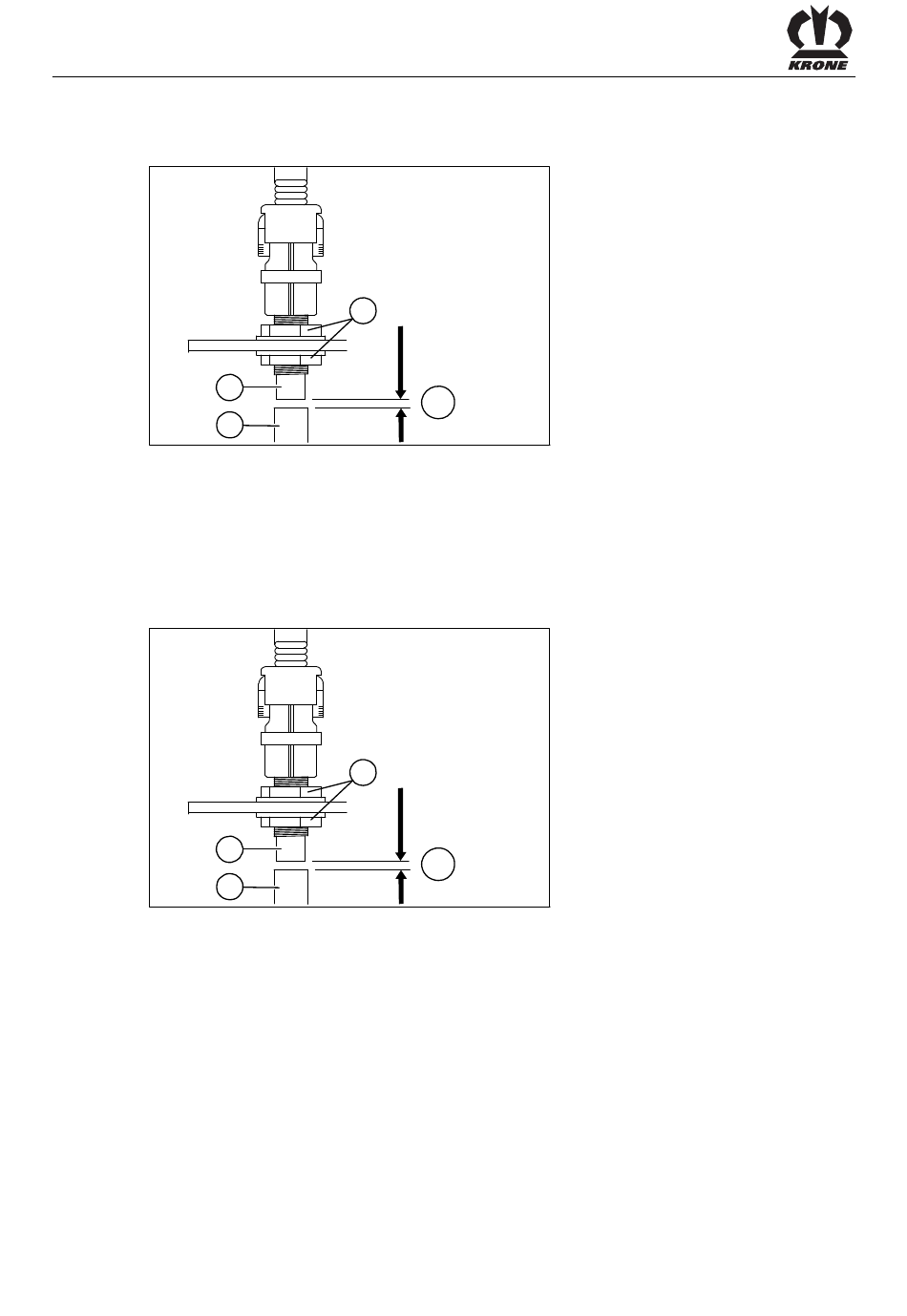

Fig. 207
La distance entre le transmetteur (2) et le capteur (1) doit être égale à " a " = 2 mm .
Réglage
• Desserrer les écrous des deux côtés du capteur.
• Tourner les écrous jusqu'à ce que la distance " a " = 2 mm soit atteinte.
• Resserrer les écrous.
Pos: 79.33 /BA/Wartung/Sensoren/Namursensor d = 18 mm @ 55\mod_1292240781796_64.docx @ 518320 @ 4 @ 1
14.5.1.2 Capteur Namur d = 18 mm
1
2
Fig. 208
La distance entre le transmetteur (2) et le capteur (1) doit être égale à " a " = 2 mm .
Réglage
• Desserrer les écrous des deux côtés du capteur.
• Tourner les écrous jusqu'à ce que la distance « a » = 2 mm soit atteinte.
• Resserrer les écrous.
