Maintenance
Pos: 79.38 /BA/Wartung/Sensoren/Axiales Spiel Netzbremse einstellen @ 137\mod_1353596062832_64.docx @ 1221376 @ 3 @ 1
14.5.2 Contrôler et Régler le Jeu Axial du Frein de Filet
ATTENTION!
Dommage sur le capteur B2
• Avant le réglage du capteur B2 (filet en déplacement), le jeu axial du frein de filet doit être
contrôlé et réglé, si nécessaire.
1

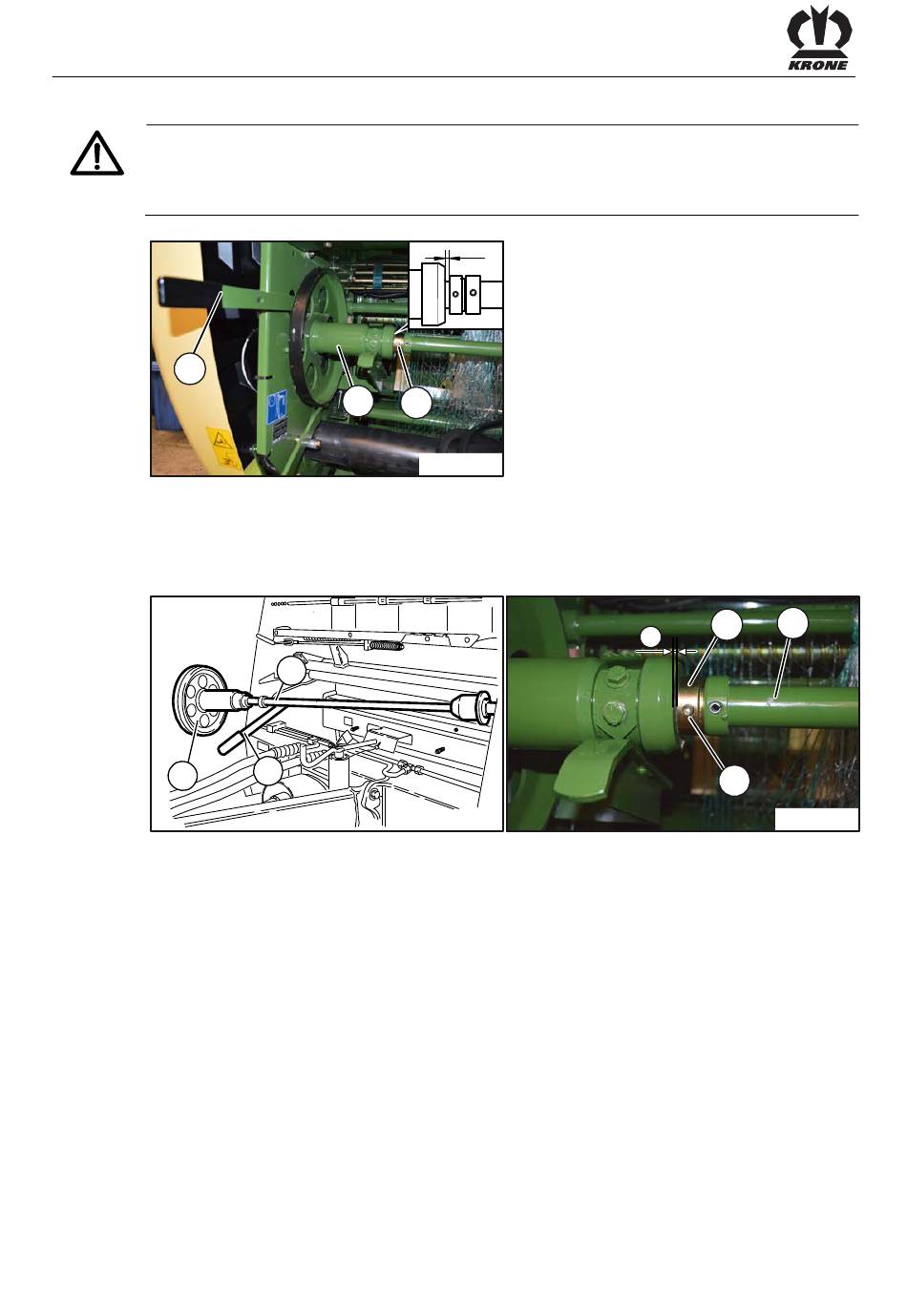

Fig. 211
Vérifier le jeu axial:
• Pour desserrez le frein de filet (2), poussez le levier (1) vers le bas.
• Poussez le frein de filet (2) vers l'avant et vers l'arrière (contrôle visuel) pour déterminer le
jeu (a) du frein de filet (2) à la bague d'arrêt (3). Le jeu axial (a) doit être de 1-2 mm.
2
Fig. 212
Régler le jeu axial lorsque la distance (a) est supérieure à 2 mm:
• Soulevez le levier (1).
• Pivotez le frein de filet (2) avec le logement du rouleau de filet (4) vers l'avant et retirez le
frein de filet (2).
• Dévissez la vis sans tête (5) de la bague d'arrêt (3) et retirez-la.
• Faites glisser les rondelles d'ajustage sur le logement du rouleau de filet (4) et montez la
bague d'arrêt (3) avec la vis sans tête (5) sur le logement du rouleau de filet (4).
• Faites glisser le frein de filet (2) sur le logement du rouleau de filet (4) et pivotez-le vers le
bas dans la machine.
Pos: 79.39 /Layout Module /---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4163 @ @ 1
260
2
3
HDC00064
4
1
HDC00066
a
4
3
a
5
HDC00063
