Krone Comprima CF 155 XC X-treme Notice D'utilisation D'origine page 176

Commande ISO
Pos: 56.6 /BA/Info-Center/Iso-Bedienung/BigPack/ISO-Bedienung_Anbau @ 252\mod_1397068204319_64.docx @ 1943552 @ 233 @ 1
9.1 Montage terminal ISOBUS

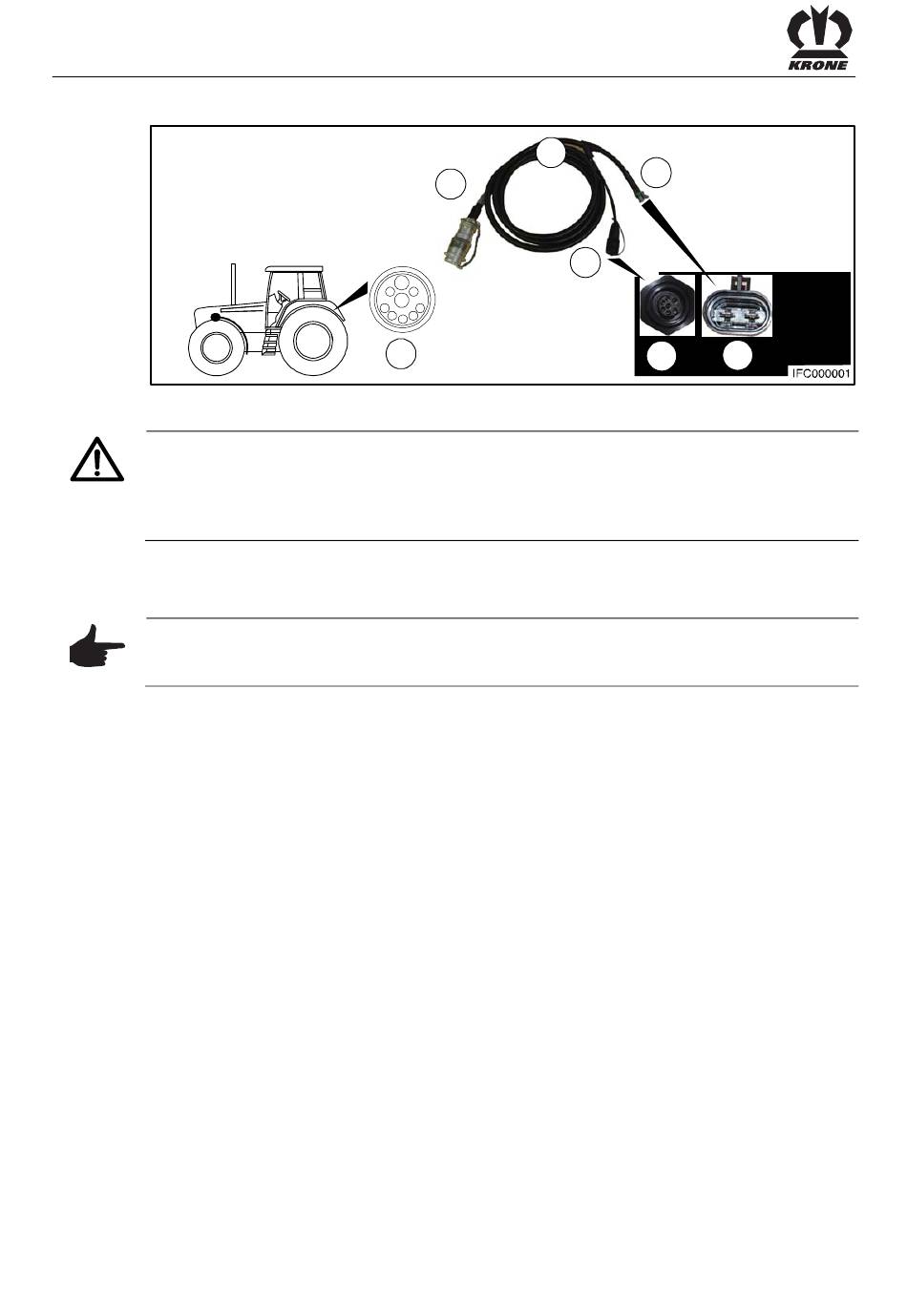

Fig. 132
ATTENTION!
Panne de l'unité de commande.
Pendant le montage, assurez-vous que les câbles de raccord électriques ne soient pas tendus
dans les virages et qu'ils n'entrent pas en contact avec les roues du tracteur ou d'autres
éléments du tracteur ou de la machine.
9.1.1 Liaison du terminal au tracteur
Remarque
Pour d'autres informations concernant le montage, veuillez consulter la notice d'utilisation du
fabricant du terminal ISOBUS:
9.1.2 Liaison du tracteur à la machine
• Reliez le connecteur ISO (3) (9 pôles) (1) du jeu de câbles (1) avec la prise ISO (2)
extérieure du tracteur (9 pôles)
• Reliez le connecteur (4) (7 pôles) du jeu de câbles (1) avec la prise (5) (7 pôles) de la
machine
• Reliez le connecteur (6) (2 pôles) du jeu de câbles (1) avec la prise (7) (2 pôles) de la
machine
Pos: 56.7 /Layout Module /---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4163 @ @ 1
176
1
3
2
6
4
7
5
