Krone Comprima CF 155 XC X-treme Notice D'utilisation D'origine page 259

Pos: 79.35 /BA/Wartung/Sensoren/Namursensor d = 30 mm CF/CV @ 75\mod_1309353315461_64.docx @ 662555 @ 4 @ 1

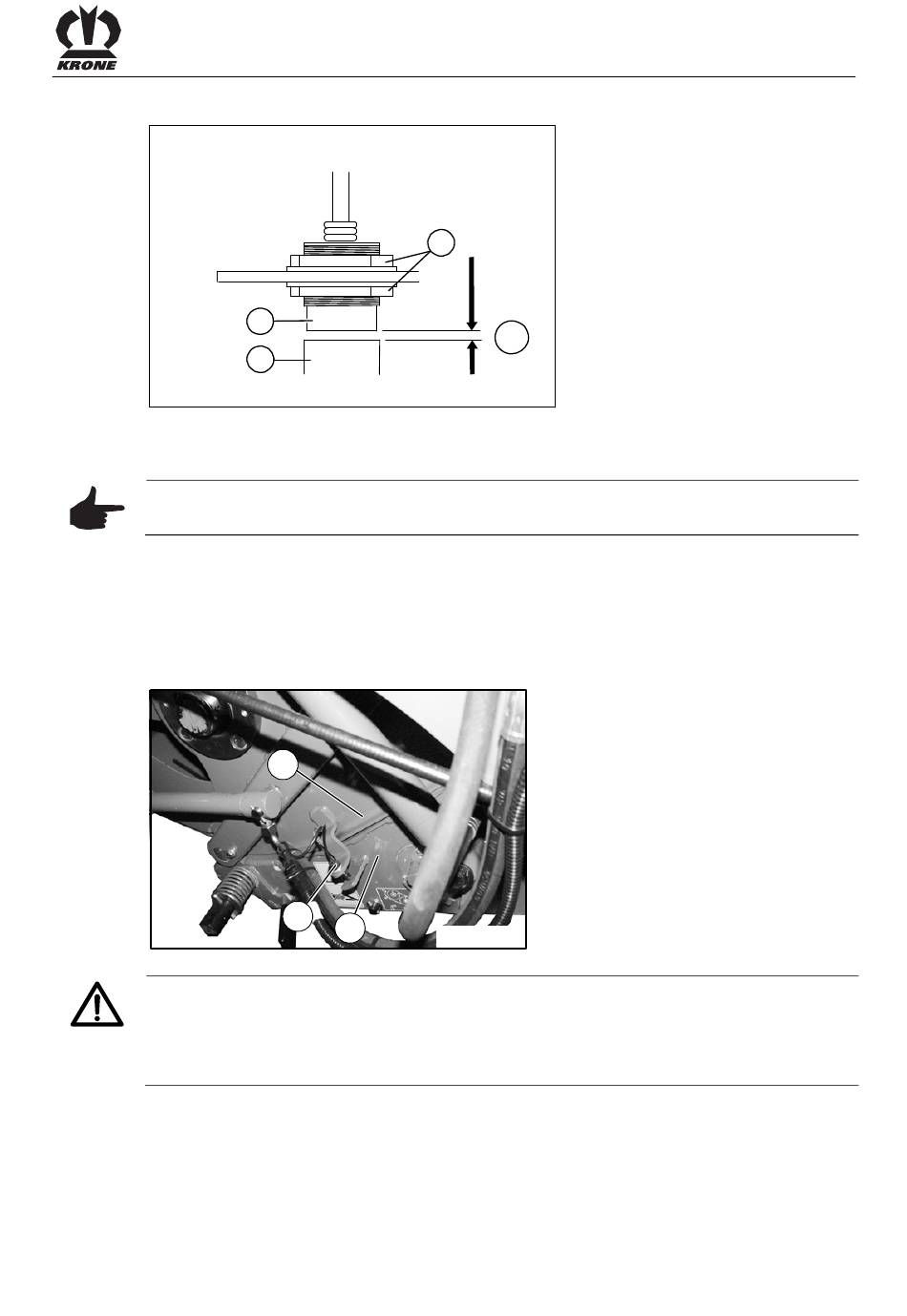

14.5.1.3 Capteur Namur d = 30 mm
Fig. 209
La distance entre le transmetteur (2) et le capteur (1) doit être égale à « a » = 4 mm .
Remarque
Avec le capteur « Filet en déplacement » (B2), la distance doit être réglée sur 2 mm.
Réglage :
• Desserrer les écrous des deux côtés du capteur.
• Tourner les écrous jusqu'à ce que la distance « a » = 4 mm soit atteinte.
• Resserrer les écrous.
Pos: 79.36 /BA/Wartung/Sensoren/Sensor Position Messerboden CF/CV @ 75\mod_1309353586508_64.docx @ 662583 @ 4 @ 1
14.5.1.4 Capteur position fond à couteaux (B8)
Fig. 210
ATTENTION !
Dommages sur la machine.
• Avec le réglage du capteur (1) pour la position du fond à couteaux, le coffret des lames (2)
doit reposer à fleur sur le châssis du mécanisme de coupe (3). C'est pourquoi, les
encrassements existants dans cette zone doivent être retirés avant de procéder au réglage.
Pos: 79.37 /Layout Module /---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4163 @ @ 1
1
2
3
1
2
3
a
BPXC0172
COM00022
Maintenance
259
