5.4.3 Montage du barillet de protection pour l'arbre à cardan
Pos: 48.47 /BA/Erstinbetriebnahme/Rundballenpresse/Gelenkwelle/Bild Anbau Schutztopf Comprima C/V @ 81\mod_1316520279377_64.docx @ 718638 @ @ 1
2
1
Fig. 28
Pos: 48.48 /BA/Sicherheit/Zapfwellenbetrieb Zusatz Schutztopf @ 81\mod_1316522651583_64.docx @ 718842 @ @ 1
DANGER ! – Risque de happement au niveau de la prise de force !
Risque de blessures par happement de cheveux longs ou de vêtements amples.
• La machine doit être utilisée uniquement avec le barillet de protection monté.
Pos: 48.49 /BA/Erstinbetriebnahme/Rundballenpresse/Gelenkwelle/Anbau Schutztopf Gelenkwelle comprima F/V @ 81\mod_1316520300578_64.docx @ 718666 @ @ 1

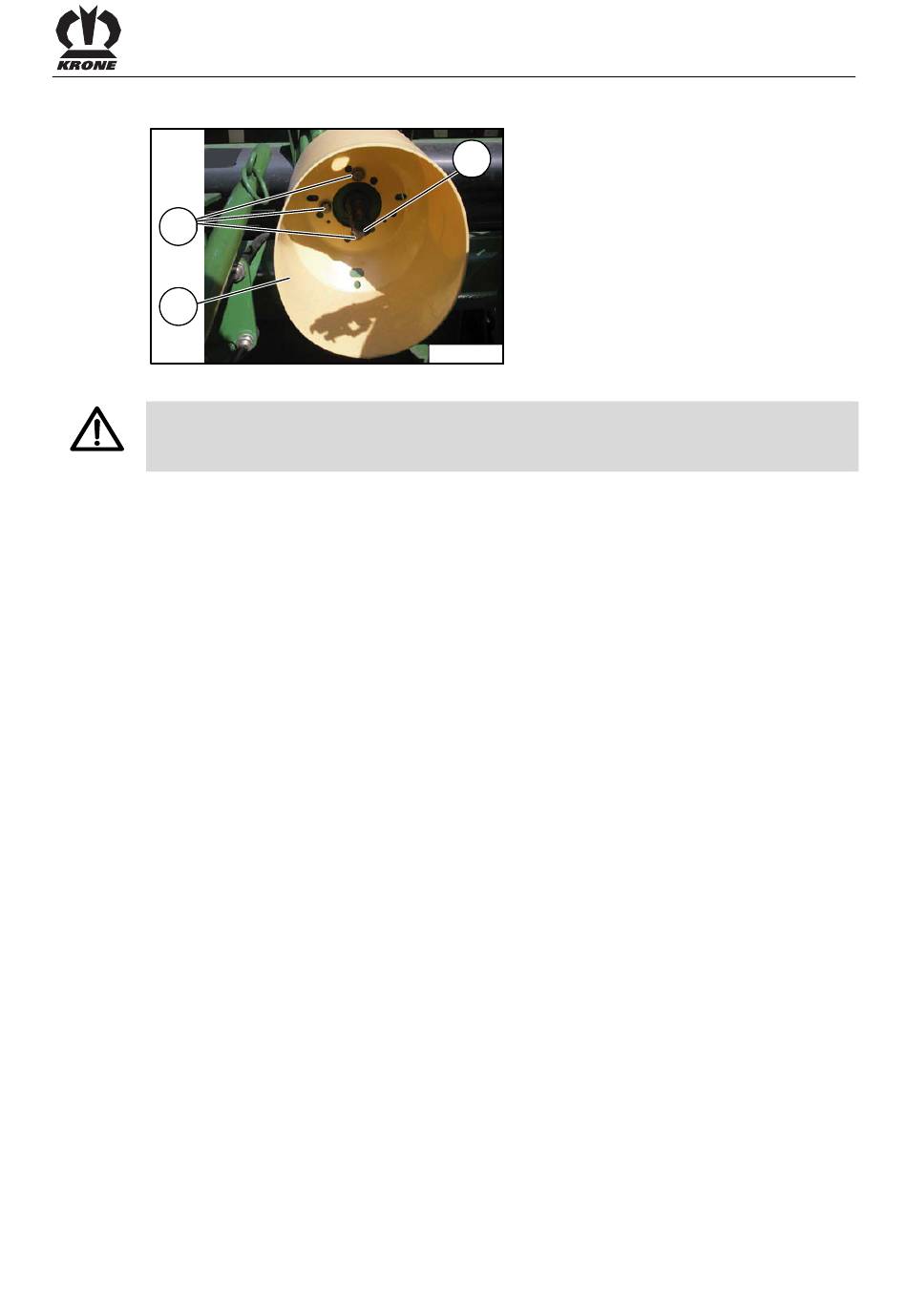

• Retirer le barillet de protection (1) de la boîte à ficelle.
• Démonter les trois vis et rondelles (2) prémontées sur la boîte de distribution.
• Faire glisser le barillet de protection (1) sur la prise de force (3) et le monter sur la boîte de
distribution à l'aide des trois vis et rondelles (2) de sorte que le grand alésage sur la
périphérie du barillet de protection (1) soit dirigé vers le haut.
