Krone Comprima CF 155 XC X-treme Notice D'utilisation D'origine page 216

Utilisation
Pos: 75.111 /Überschriften/Überschriften 3/A-E/B/Bauteile Netzbindung @ 33\mod_1254401988166_64.docx @ 319543 @ 3 @ 1
12.14.1 Composants du liage par filet
Pos: 75.112 /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Bild Bauteile Netzbindung CF/CV @ 74\mod_1308745050584_64.docx @ 657654 @ @ 1

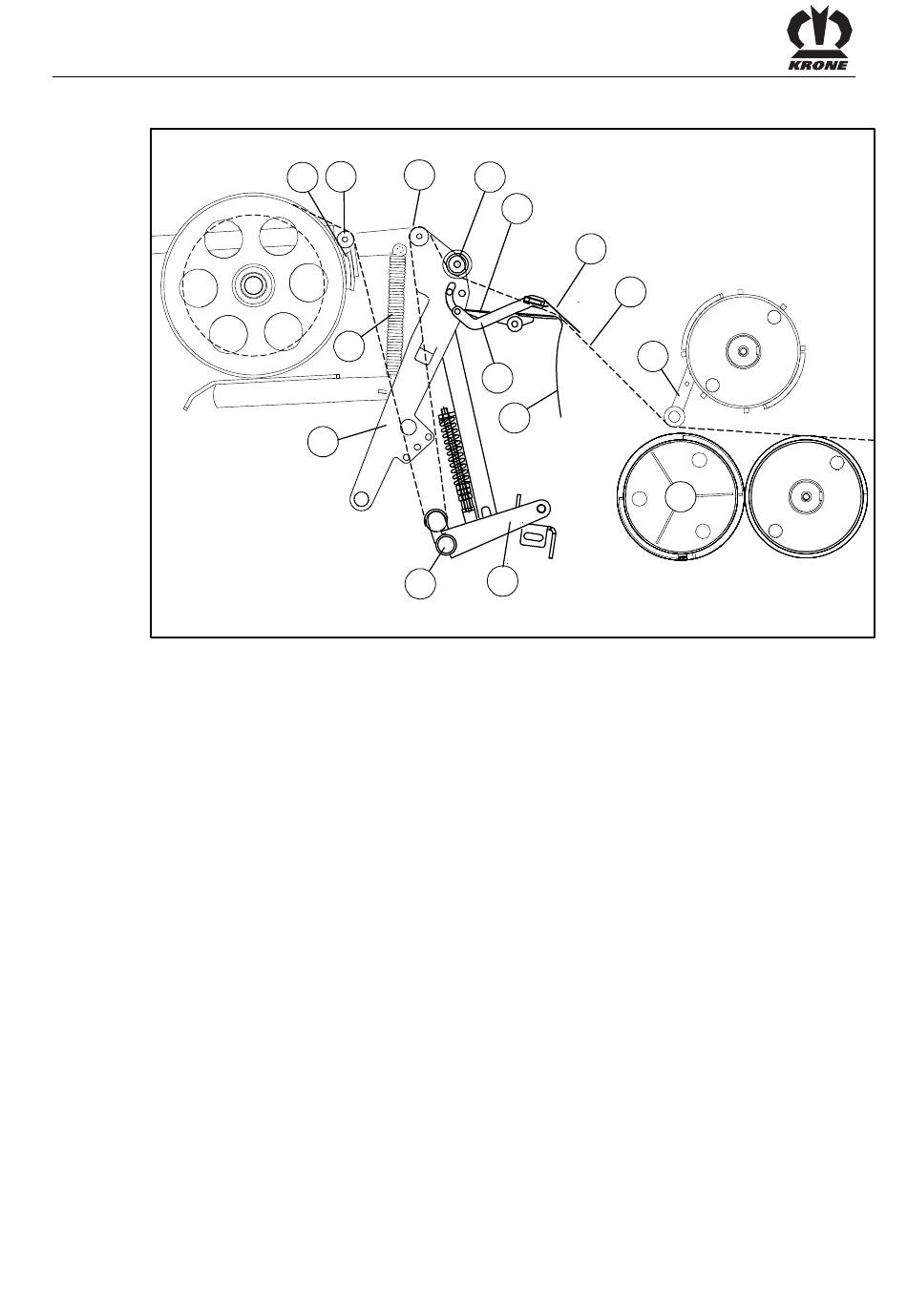

Fig. 167
1 Barre de coupe
2 Rouleau d'alimentation
3 Equilibrage du filet
4 Tôle de maintien
5 Frein de filet
6 Ressort pour frein de filet
7 Coulisse de filet
8 Arbre de renvoi
Pos: 75.113 /BA/Bedienung /Rundballenpresse/Funktion Netzbindung CF/CV @ 74\mod_1308746299827_64.docx @ 657738 @ 3 @ 1
12.14.2 Fonction du liage par filet
A l'aide de la coulisse (7), le filet est posé sur le rouleau d'alimentation (2), puis amené par
celui-ci entre les rouleaux presseurs à la balle et tiré par celle-ci. Après enrubannage, la barre
de coupe (1) est pivotée et coupe le filet.
Pos: 75.114 /Layout Module /---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4163 @ @ 1
216
12
8
5
6
7
15
13
4
10
11
1
9
14
3
9 Etrier de support
10 Toile synthétique
11 Filet
12 Etrier d'étirage en largeur
13 Rouleau d'étirage en largeur
14 Guidage en matière synthétique
15 Tube transversal fixe
2
RPN00007_6
