Maintenance
Pos: 79.136 /BA/Wartung/Rundballenpresse/Allgemeines Eigenhydraulik CF/CV HD @ 103\mod_1332253762515_64.docx @ 941793 @ @ 1
La pompe de l'hydraulique propre est entraînée directement par la prise de force via un
engrenage. Le réservoir d'huile hydraulique est situé sur le côté arrière gauche de la machine.
Le filtre hydraulique de l'hydraulique propre se trouve à l'avant, à gauche de la machine. Les
soupapes de commande (1) se trouvent sur l'armoire à film sur le côté gauche de la machine.
Pos: 79.137 /BA/Wartung/Rundballenpresse/Bild Bauteile Eigenhydraulik CF/CV HD @ 103\mod_1332253105078_64.docx @ 941614 @ @ 1

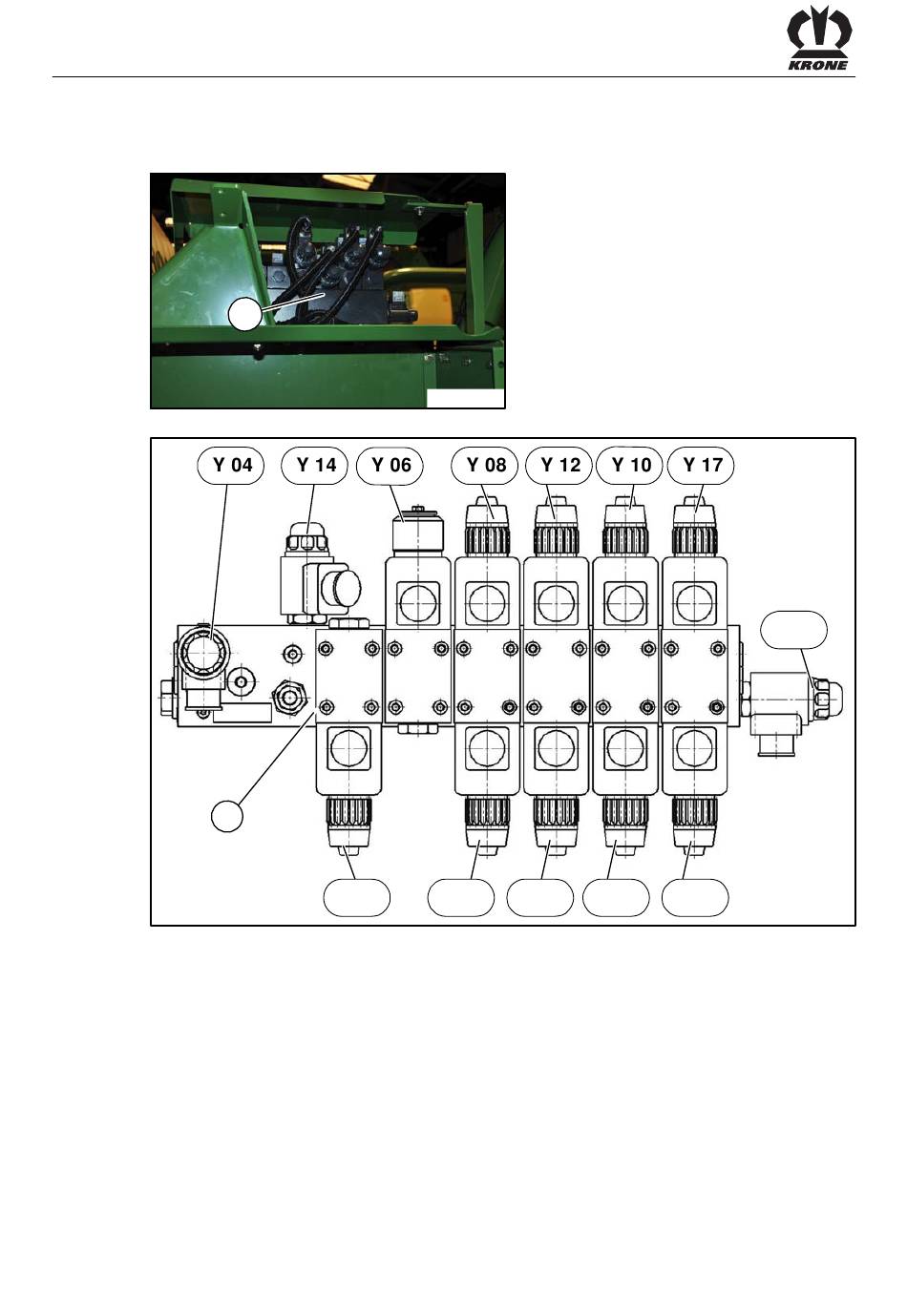

Fig. 231
1
Fig. 232
Y04
Fonction I (S10)
Y05
Bloc distributeur (S11)
Y06
Soupape de régulation du bras
d'enroulement (S1)
Y07
Fermer la chambre à balles (S2)
Y08
Ouvrir la chambre à balles (S3)
Y10
Table pivotante, en avant (S7)
Y011
Table pivotante, en arrière (S6)
Pos: 79.138 /Layout Module /---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4163 @ @ 1
284
1
Y 05
HDC00042
Y 07
Y 13
Y 11
Y012
Y013
Y014
Y015
Y016
Y017
Y 16
Transfert, en avant (S5)
Transfert, en arrière (S4)
Rupture du film (S12)
Desserrer les bras de fixation
(S13)
Ouvrir les bras de fixation (S8)
Fermer les bras de fixation (S9)
Y 15
HDC00053
