Mise en service
Pos: 50.12.7 /Überschriften/Überschriften 3/F-J/Hydraulisch gesteuerte Funktionen der Maschine @ 219\mod_1391017779776_64.docx @ 1774010 @ 3 @ 1

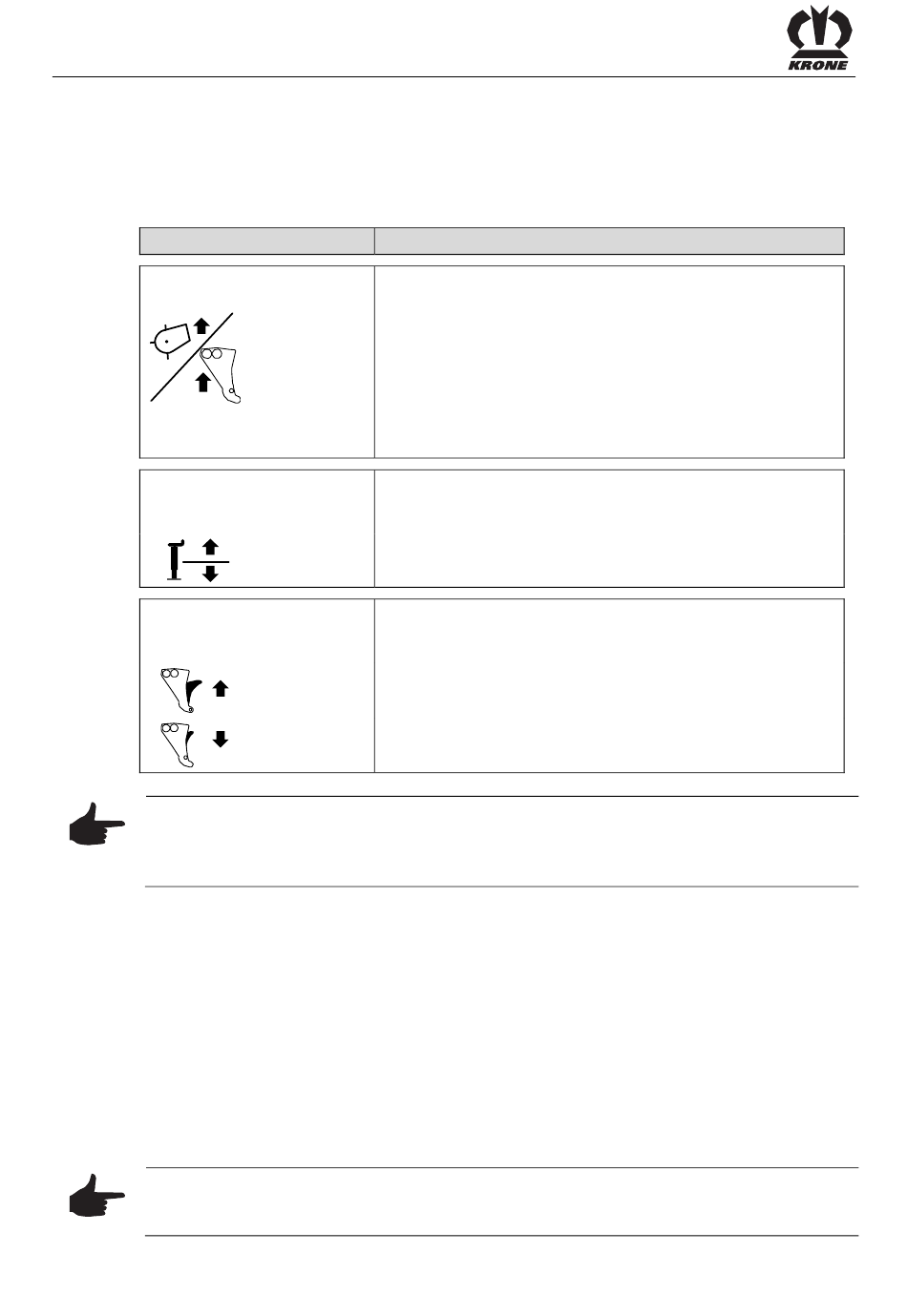

6.2.2 Fonctions commandées par le système hydraulique de la machine
Pos: 50.12.8 /BA/Inbetriebnahme/Rundballenpresse/Hydraulik/Am Traktor werden für den Betrieb der Maschine benötigt: @ 220\mod_1391432975471_64.docx @ 1782381 @ @ 1
Pour exécuter les fonctions hydrauliques suivantes sur le tracteur, il convient de disposer de :
Pos: 50.12.9 /BA/Inbetriebnahme/Rundballenpresse/Hydraulik/1 einfachwirkendes Steuergerät und 2 doppelwirkende Steuergeräte @ 219\mod_1391007106691_64.docx @ 1773214 @ @ 1
– 1 appareil de commande à simple effet
– 2 appareils de commande à double effet
Pos: 50.12.10 /BA/Inbetriebnahme/Rundballenpresse/Hydraulik/Steuerung+Funktion_Tabellenkopf @ 219\mod_1391007812315_64.docx @ 1773462 @ @ 1
Commande
Pos: 50.12.11 /BA/Inbetriebnahme/Rundballenpresse/Hydraulik/Steuerung+Funktion_gelb 3+_Pick-up/Messerboden heben/senken @ 219\mod_1391003902993_64.docx @ 1772869 @ @ 1
Appareil de commande à
simple effet (jaune 3+)
Pos: 50.12.12 /BA/Inbetriebnahme/Rundballenpresse/Hydraulik/Steuerung+Funktion_grün 5+/5-_Stützfuß heben/senken CF/CV X-treme @ 237\mod_1394629092871_64.docx @ 1878699 @ @ 1
Appareil de commande
(vert 5+/vert 5-) à double
effet
Pos: 50.12.13 /BA/Inbetriebnahme/Rundballenpresse/Hydraulik/Steuerung+Funktion_grün 7+/7-_Messerbalken heben/senken @ 219\mod_1391017423219_64.docx @ 1773981 @ @ 1
Appareil de commande à
double effet (vert 7+/vert 7-
)
Pos: 50.12.14 /Layout Module /----------------Leerzeile 5 Pt.-------------------- @ 120\mod_1342592918145_0.docx @ 1092564 @ @ 1
Pos: 50.12.15 /BA/Inbetriebnahme/Hydraulikkupplungen anschließen alle Maschinen/Hinweis Hydraulikaufkleber an der Maschine beachten @ 204\mod_1386153225929_64.docx @ 1701909 @ @ 1
Remarque
Raccorder adéquatement les tuyaux hydrauliques.
• Les tuyaux hydrauliques sont identifiés par des chiffres et des capuchons anti-poussières
colorés.
Pos: 50.12.16 /BA/Inbetriebnahme/Hydraulikkupplungen anschließen alle Maschinen/Hydraulikkupplungen anschließen Teil1 @ 213\mod_1390207328923_64.docx @ 1749235 @ @ 1
• Réglez les appareils de commande du tracteur sur la position flottante.
• Désactivez le tracteur et bloquez-le pour l'empêcher de rouler.
Pos: 50.12.17 /BA/Inbetriebnahme/Hydraulikkupplungen anschließen alle Maschinen/Hydraulikkupplungen anschließen gelb 3+ @ 214\mod_1390395251418_64.docx @ 1755454 @ @ 1
• Raccorder l'accouplement hydraulique (jaune 3+) de la machine à un appareil de
commande à simple effet du tracteur.
Pos: 50.12.18 /Abkürzungen /Bei Ausführung mit hydraulischem Stützfuß @ 226\mod_1392704010647_64.docx @ 1825313 @ @ 1
Pour la version avec béquille hydraulique
Pos: 50.12.19 /BA/Inbetriebnahme/Hydraulikkupplungen anschließen alle Maschinen/Hydraulikkupplungen anschließen grün 5+/5- @ 219\mod_1391005595519_64.docx @ 1772897 @ @ 1
• Raccorder les accouplements hydrauliques (vert 5+ / vert 5-) de la machine à un appareil
de commande à double effet du tracteur.
Pos: 50.12.20 /Abkürzungen /Bei Ausführung mit hydraulischer Messerschaltung @ 226\mod_1392704051626_64.docx @ 1825341 @ @ 1
Pour la version avec commande des couteaux hydraulique
Pos: 50.12.21 /BA/Inbetriebnahme/Hydraulikkupplungen anschließen alle Maschinen/Hydraulikkupplungen anschließen grün 7+/7- @ 214\mod_1390396314004_64.docx @ 1755512 @ @ 1
• Raccorder les accouplements hydrauliques (vert 7+ / vert 7-) de la machine à un appareil
de commande à double effet du tracteur.
Pos: 50.12.22 /Layout Module /----------------Leerzeile 5 Pt.-------------------- @ 120\mod_1342592918145_0.docx @ 1092564 @ @ 1
Pos: 50.12.23 /BA/Inbetriebnahme/Hydraulikkupplungen anschließen alle Maschinen/Hinweis Hydraulikanschluss BA Traktor @ 220\mod_1391434710718_64.docx @ 1782772 @ @ 1
Remarque
Pour des informations complémentaires sur le raccordement des conduites hydrauliques, voir
la notice d'utilisation du tracteur.
Pos: 50.13 /Layout Module /---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4163 @ @ 1
62
Fonction
Lever/abaisser le ramasseur respectivement le fond à
couteaux
(en fonction du réglage présélectionné via l'unité de
commande)
• Pression (jaune 3+) : Lever le ramasseur respectivement
le fond à couteaux
• Position flottante (jaune 3+) : Abaisser le ramasseur
respectivement le fond à couteaux
Lever/abaisser la béquille (en option)
• Pression (vert 5+) : Lever béquille
• Pression (vert 5-) : Abaisser béquille
Relever/abaisser la barre de coupe
• Pression (vert 7+) : Lever la barre de coupe
• Pression (vert 7-) : Abaisser la barre de coupe
