8.2.2 Raccordement du Levier Multifonctions au Terminal CCI (Pour tracteurs sans système
ISOBUS)
Pos: 54.14 /BA/Info-Center/CCI-ISOBUS-Terminal/Multifunktionshebel an CCI Terminal anschließen (Traktor ohne ISOBUS System) Bild @ 150\mod_1361884200857_64.docx @ 1341000 @ @ 1
1
2

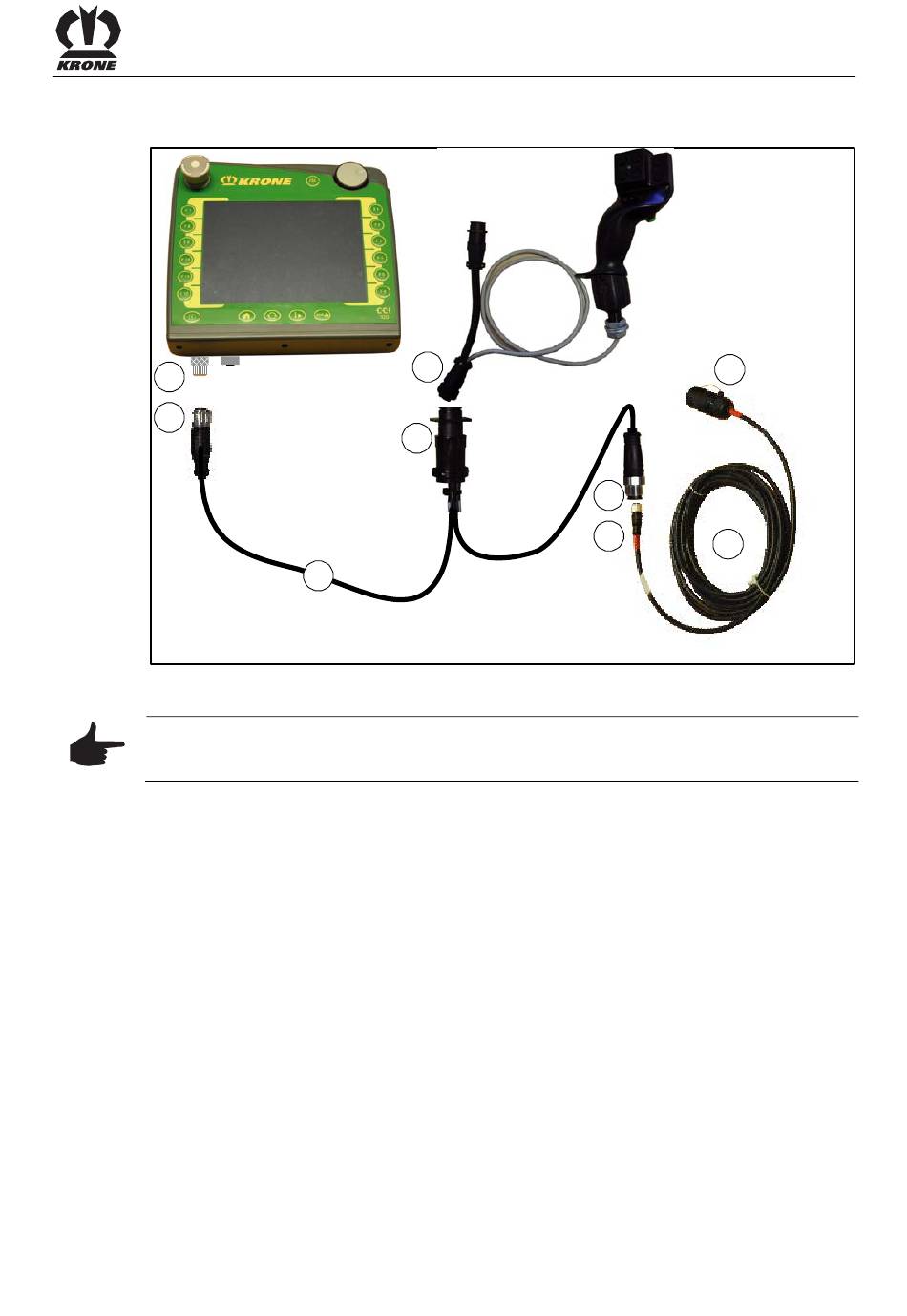

Fig. 65
Pos: 54.15 /BA/Info-Center/CCI-ISOBUS-Terminal/Multifunktionshebel an CCI Terminal anschließen (Traktor ohne ISOBUS System) Hinweis @ 150\mod_1361884381393_64.docx @ 1341029 @ @ 1
Remarque
Le raccordement du terminal au levier multifonctions est réalisé via un jeu de câbles spécial (9).
Ce jeu de câbles peut être commandé en indiquant le N° de référence Krone 20 081 676 0.
Pos: 54.16 /BA/Info-Center/CCI-ISOBUS-Terminal/Multifunktionshebel an CCI Terminal anschließen (Traktor ohne ISOBUS System) Text @ 150\mod_1361884014200_64.docx @ 1340971 @ @ 1
• Reliez le connecteur (2) du jeu de câbles (9) avec la prise (1) (CAN1-IN) du terminal
• Reliez la prise (3) du jeu de câbles (9) avec le connecteur (4) du jeu de câbles (5)
• Reliez le connecteur ISO (8) (9 pôles) du jeu de câbles (9) avec la prise ISO (7) (9 pôles)
du levier multifonctions
• Reliez le connecteur (6) (7 pôles) du jeu de câbles (5) avec la prise (7 pôles) de la machine
