Krone Comprima CF 155 XC X-treme Notice D'utilisation D'origine page 55

Pos: 48.37 /BA/Erstinbetriebnahme/Rundballenpresse/Gelenkwelle/Bild Anbau Gelenkwelle CF_CV @ 66\mod_1302005363071_64.docx @ 593398 @ @ 1

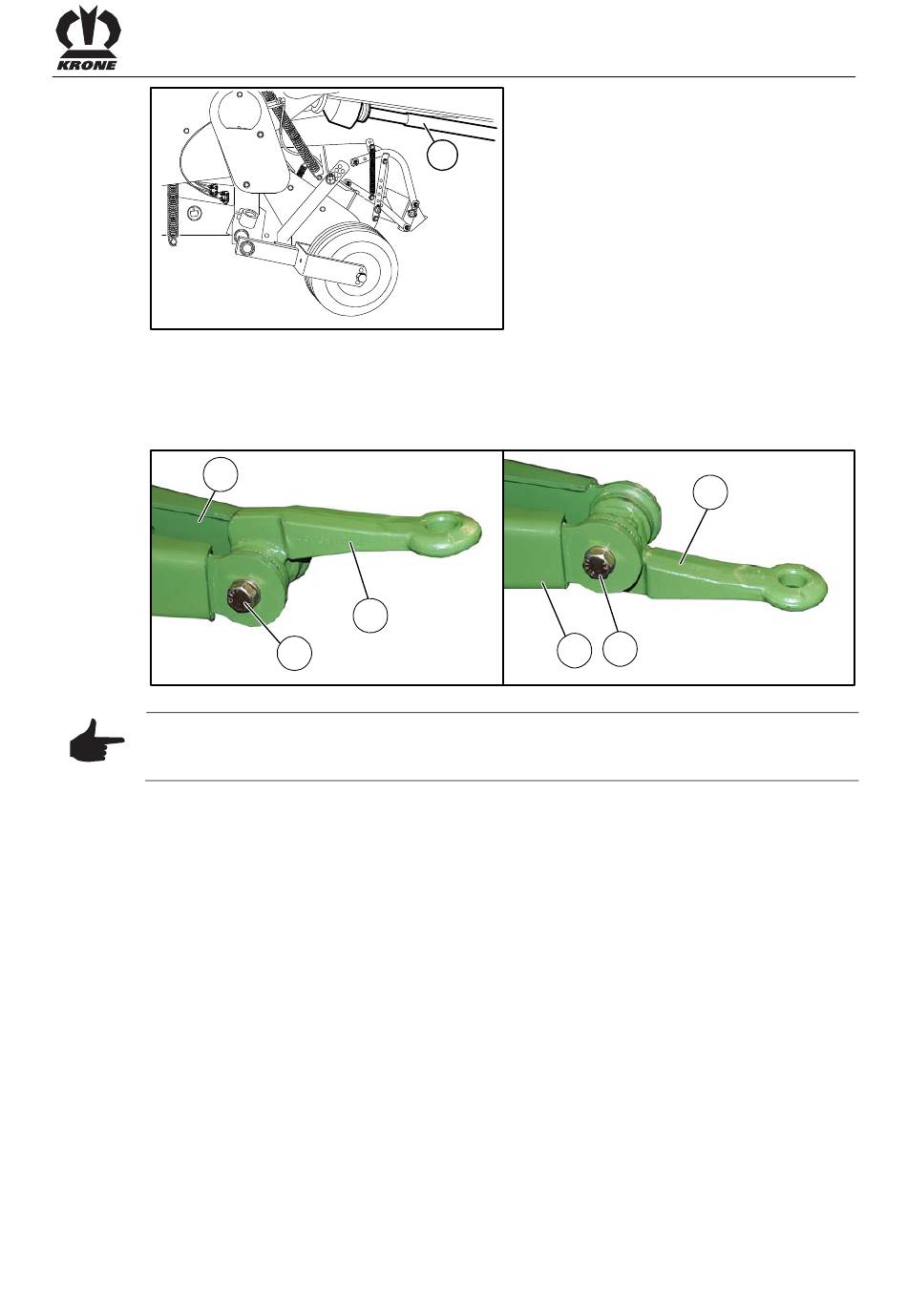

Fig. 24
Pos: 48.38 /BA/Erstinbetriebnahme/Rundballenpresse/Gelenkwelle/Anbau Gelenkwelle @ 32\mod_1253533634439_64.docx @ 314254 @ @ 1
• Glisser l'arbre à cardan (1) avec limiteur de charge côté machine jusqu'à ce que le limiteur
s'engage ou que l'arbre à cardan puisse être vissé (voir notice d'utilisation du fabricant de
l'arbre à cardan).
• Accrocher les chaînes de maintien (2) de la protection de l'arbre à cardan côté machine.
Pos: 48.39 /BA/Erstinbetriebnahme/Rundballenpresse/Gelenkwelle/Zugöse drehen @ 77\mod_1310047904943_64.docx @ 667351 @ @ 1
3
Fig. 25
Remarque
Afin de disposer de plus de liberté pour l'arbre à cardan, l'œillet d'attelage peut être monté en
position (1) ou (2) sur le timon (3).
• Desserrer le raccord vissé (4) avec un outil approprié.
• Tourner l'œillet d'attelage dans la position désirée et le monter sur le timon (3) avec le
raccord vissé (4).
Pos: 48.40 /Layout Module /---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4163 @ @ 1
1
KR201144
2
4
Première mise en service
1
4
3
COM00321
55
