Krone COMPRIMA CF 155 XC Notice D'instructions page 34

Avant et après l'utilisation de la machine
3.5 Basculeur de balles
3.5.1 Mise en service
Danger !
Mouvement inattendu de la machine
Effet : danger de mort ou graves blessures.
• Toujours procéder aux travaux de
réglage avec un entraînement coupé et
un moteur arrêté !
• Arrêter le moteur
• Retirer la clé de contact.
• Bloquer la machine pour l'empêcher de
rouler

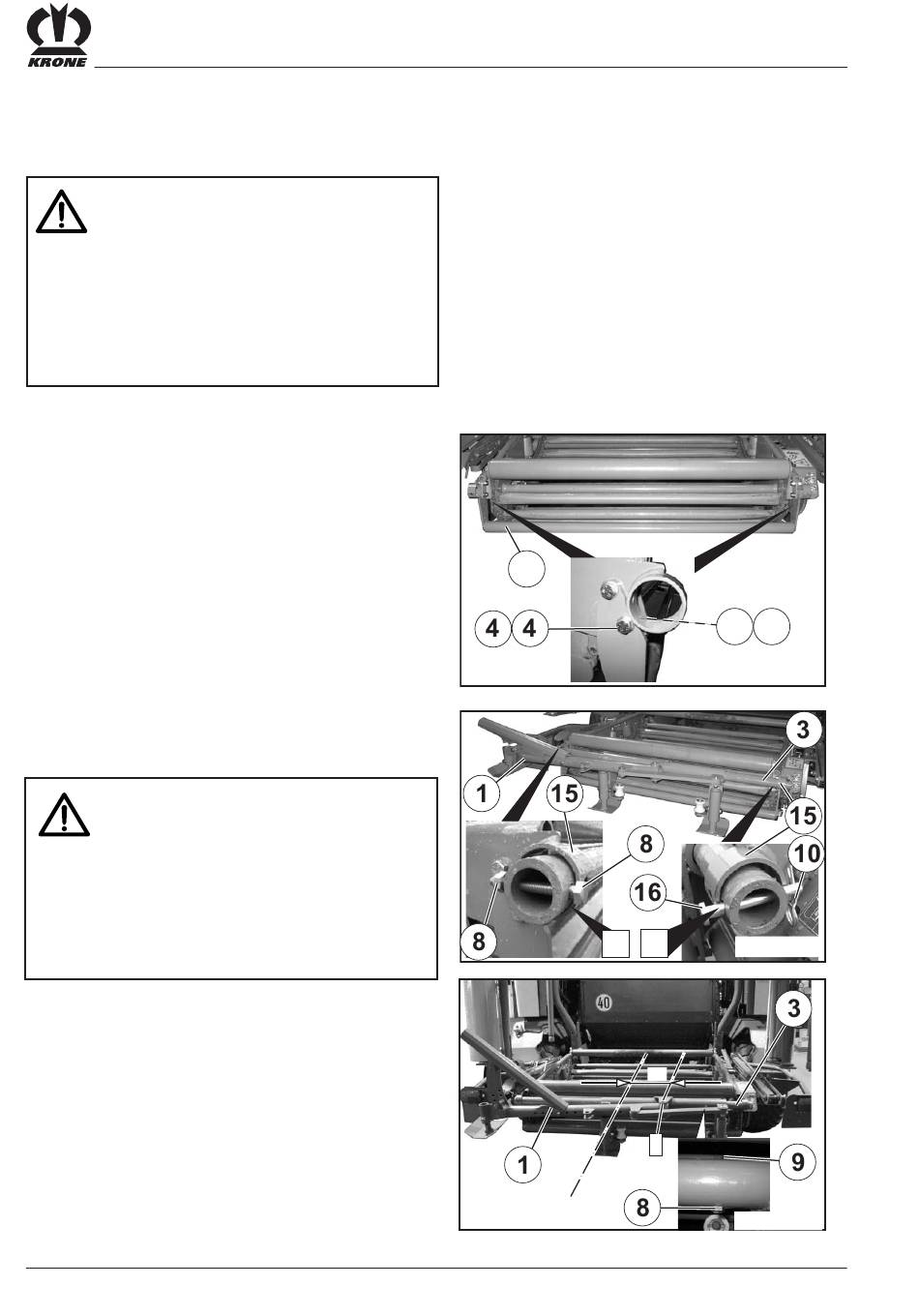

3.5.1.1 Monter la butée / le tube de fixation
• Démontez la toile de balles de la table pivotante et
conservez-la à un endroit protégé pour un remontage
ultérieur.
• Installez la butée (2) avec boulons (4), rondelles (5),
ressorts élastiques bombés (6) et écrous (7) à droite et
à gauche de la table pivotante.
• Guidez le tube de fixation (3) de l'extérieur à travers la
fixation (15) (la rangée de trous doit être dirigée vers la
droite dans le sens du déplacement).
• Guidez le tube de fixation (3) à travers le basculeur de
balles (1) et à travers la fixation (15) de l'autre côté de
la table pivotante.
• Bloquez le tube de fixation (3) dans le sens du
déplacement, à gauche, avec le boulon (8) et l'écrou (9)
et faites de même dans le sens du déplacement, à
droite, avec le goujon (16) et la goupille à ressort (10).
Attention !
Tube de fixation (3) mal bloqué
Effet : dommages sur la machine
S'assurer que le tube de fixation (3) est
bloqué à l'endroit correct (pos. a) par le
boulon (9) (à gauche) et la goupille à ressort
(10) (à droite).
Ne jamais bloquer le tube de fixation (3) par
des alésages dans les fixations (15).
3.5.1.2 Positionner le basculeur de balles
• Poussez le basculeur de balles (1) sur le tube de
fixation (3) vers la droite, jusqu'à ce que le point de
pivotement (I) du basculeur de balles se trouve à une
distance d'env. a = 200 mm à droite, en dehors du
centre de la machine (alésage central du tube de
fixation (3)).
• Fixez le basculeur de balles (1) dans cette position
avec le boulon (8) et l'écrou (9).
.
III - 10
2
a a
a
I
6 7
COBW0002_1
COBW0004_1
COBW00017
