Maintenance
Pos: 37.116 /Überschriften/Überschriften 4/P-T/Pick-up @ 75\mod_1309440962543_64.docx @ 663570 @ @ 1
13.17.1.3 Ramasseur
Pos: 37.117 /BA/Sicherheit/7. Gefahrenhinweise alt/Warnung - Quetschgefahr Pick-up @ 34\mod_1256048391518_64.docx @ 325818 @ @ 1
AVERTISSEMENT ! – Risque d'écrasement !
Effet : blessures au niveau des pieds.
• Abaisser le ramasseur jusqu'au sol.
Pos: 37.118 /BA/Wartung/Rundballenpresse/Spannen Ketten Pick-up CF/CV @ 75\mod_1309440866033_64.docx @ 663543 @ @ 1
1

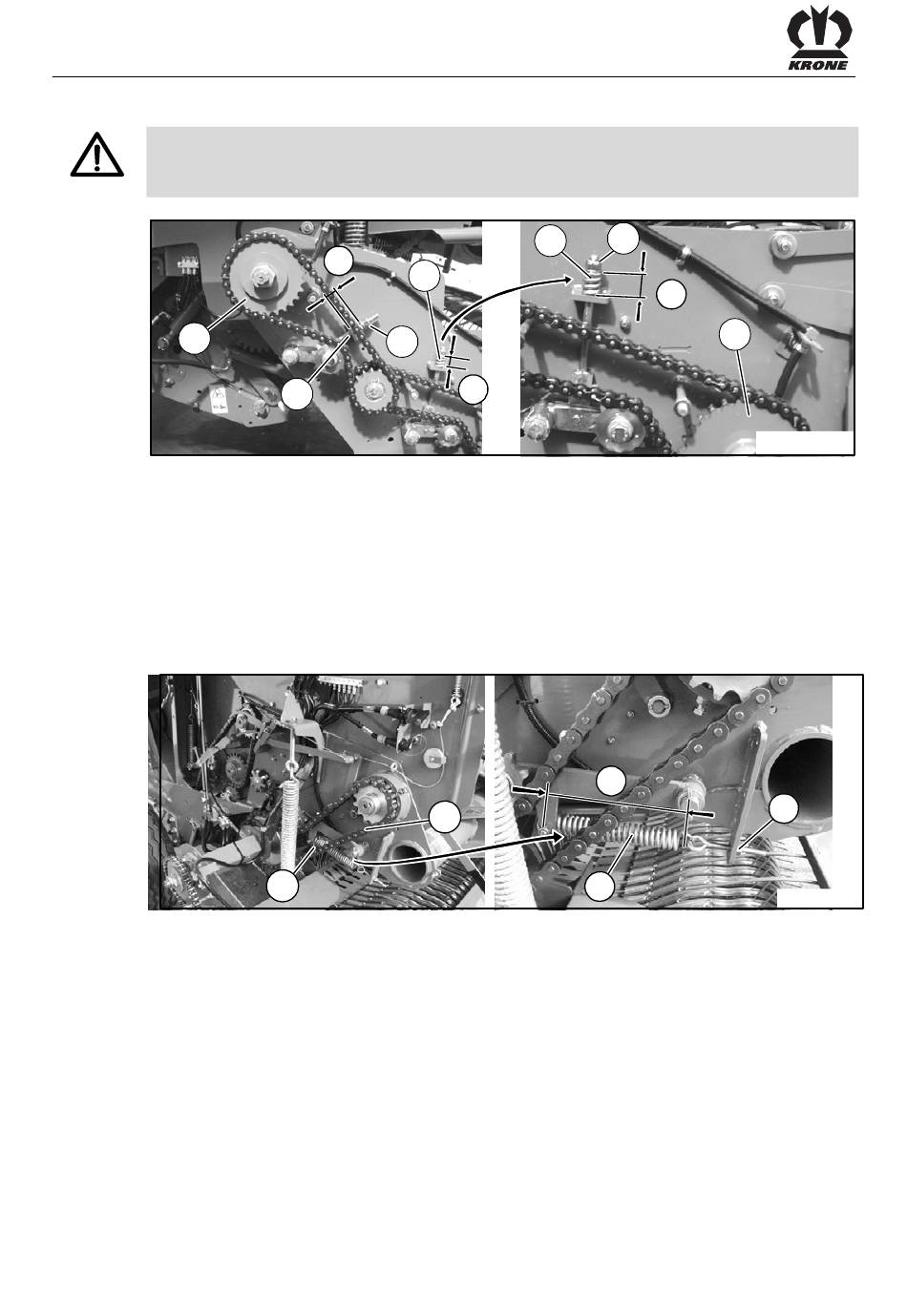

Fig. 224
L'entraînement principal du ramasseur (1) et l'entraînement du ramasseur (2) se trouvent sur le
ramasseur du côté droit de la machine. Les chaînes d'entraînement sont tendues avec les
éléments de serrage (3).
Contrôler la tension de chaîne :
La longueur de chaîne tendue doit être de a = 30 mm.
Corriger la tension de chaîne :
•
Augmenter ou diminuer la tension du ressort de compression (3) en tournant l'écrou (4)
jusqu'à ce que la distance a = env. 30 mm soit réglée.
Pos: 37.119 /BA/Wartung/Rundballenpresse/Spannen Ketten Schneidwalzenantrieb CF/CV @ 76\mod_1309872904452_64.docx @ 664704 @ @ 1
Fig. 225
L'entraînement du cylindre de coupe du ramasseur (1) se trouve sur le côté droit de la machine.
Contrôler la tension de chaîne :
La longueur de chaîne tendue doit être de a = env. 200 mm.
Corriger la tension de chaîne :
•
Augmenter ou diminuer la tension du ressort de compression (2) en tournant l'écrou (3)
jusqu'à ce que la distance a = env. 200 mm soit réglée.
