Maintenance
Pos: 37.147 /BA/Wartung/Rundballenpresse/Allgemeines Eigenhydraulik CF/CV @ 76\mod_1309950686055_64.docx @ 665509 @ @ 1
La pompe de l'hydraulique propre est entraînée directement par la prise de force via un
engrenage. Le réservoir hydraulique est situé sur le côté arrière gauche de la machine. Le filtre
hydraulique de l'hydraulique propre se trouve à l'avant, à gauche de la machine. Les soupapes
de commande se trouvent sur l'armoire à film sur le côté gauche de la machine.
Pos: 37.148 /BA/Wartung/Rundballenpresse/Bild Bauteile Eigenhydraulik CF/CV @ 76\mod_1309949643837_64.docx @ 665451 @ @ 1

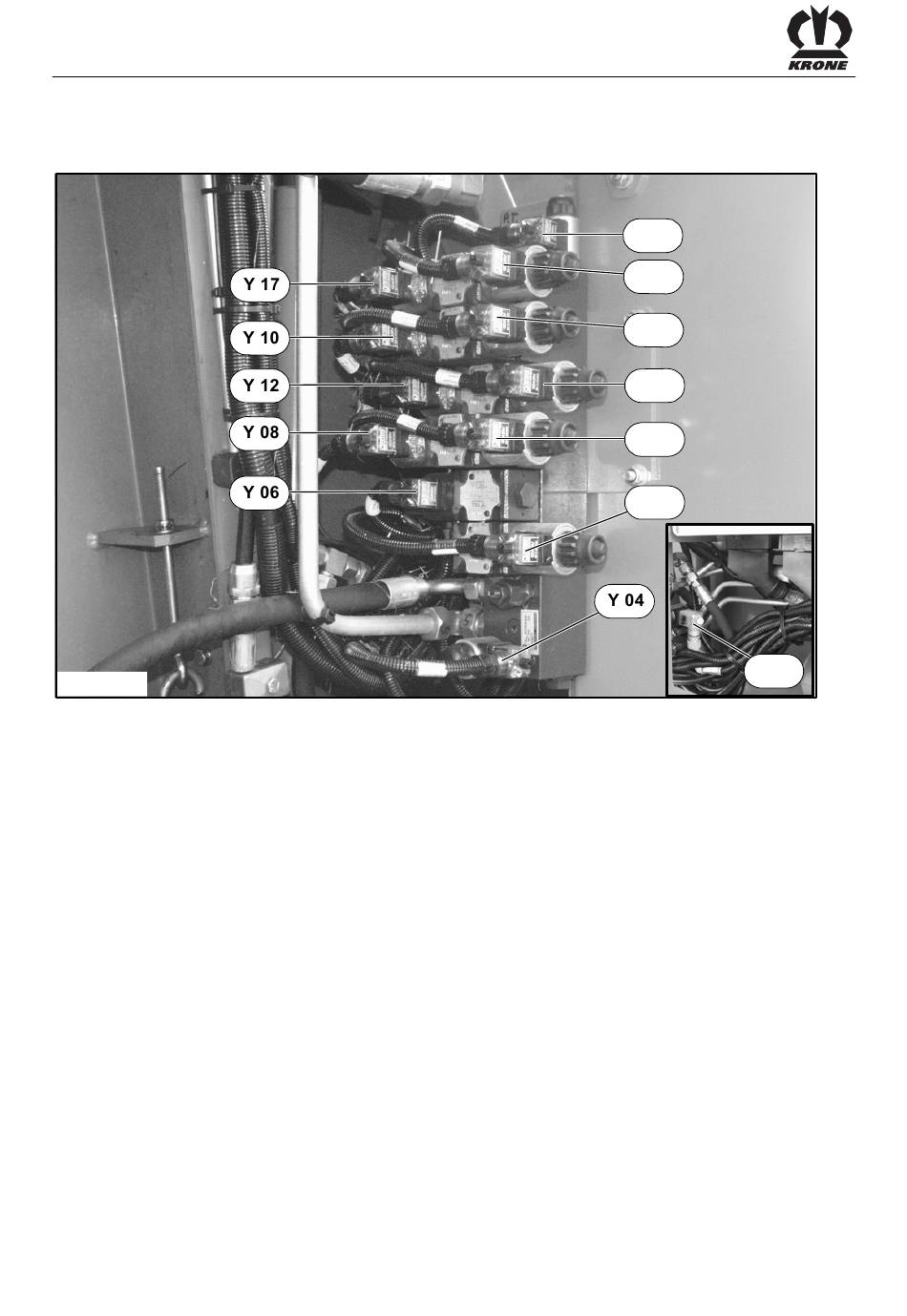

CPN00020_2
Fig. 232
Y04
Fonction I (S10)
Y05
Bloc distributeur (S11)
Y06
Soupape de régulation du bras
d'enroulement (S1)
Y07
Fermer la chambre à balles (S2)
Y08
Ouvrir la chambre à balles (S3)
Y10
Table pivotante, en avant (S7)
Y011
Table pivotante, en arrière (S6)
Pos: 37.149 /Layout Module /---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4163 @ @ 1
296
Y012
Transfert, en avant (S5)
Y013
Transfert, en arrière (S4)
Y014
Déchirement du film (S12)
Y015
Desserrer les bras de fixation (S13)
Y016
Ouvrir les bras de fixation (S8)
Y017
Fermer les bras de fixation (S9)
Y 15
Y 16
Y 11
Y 13
Y 07
Y 05
Y 14
