Code défaut
F560 Module
d'alimentation,
courant déséquilibré.
Programmable,
reportez-vous au
paramètre 29.63
Fonction de courant
déséquilibré de
module
d'alimentation.
Reportez-vous
également à
l'avertissement A560.
F561 Module
d'alimentation,
fonction de perte
de thyristor.
Programmable, voir
29.68 Fonction de
perte de thyristor
du module
d'alimentation.
Reportez-vous
également à
l'avertissement A561.
FA81 Défaut de perte de
la fonction STO 1.
FA82 Défaut de perte de
la fonction STO 2.
Origines et interventions préconisées
Le courant déséquilibré entre les modules d'alimentation
raccordées en parallèle dur est excessif.
Vérifiez :
−
que l'acheminement de câbles du moteur et du réseau
respecte les spécifications de configuration en
parallèle dur ;
−
les fusibles montés en dérivation ;
−
les thyristors ;
−
le code AUX (format XXXYYYZZ).
YYY identifie le canal du module d'alimentation.
ZZ identifie le thyristor concerné.
Exemple : 00000314 désigne le thyristor 14 situé dans
le module d'alimentation raccordé au canal 3.
Affiche les thyristors/fusibles montés en dérivation
perdus d'un module d'alimentation, c'est-à-dire ceux qui
ne transportent pas de courant.
Vérifiez :
−
les fusibles montés en dérivation ;
−
les thyristors ;
−
le code AUX (format XXXYYYZZ).
YYY identifie le canal du module d'alimentation.
ZZ identifie le thyristor concerné.
Exemple : 00000314 désigne le thyristor 14 situé dans
le module d'alimentation raccordé au canal 3.

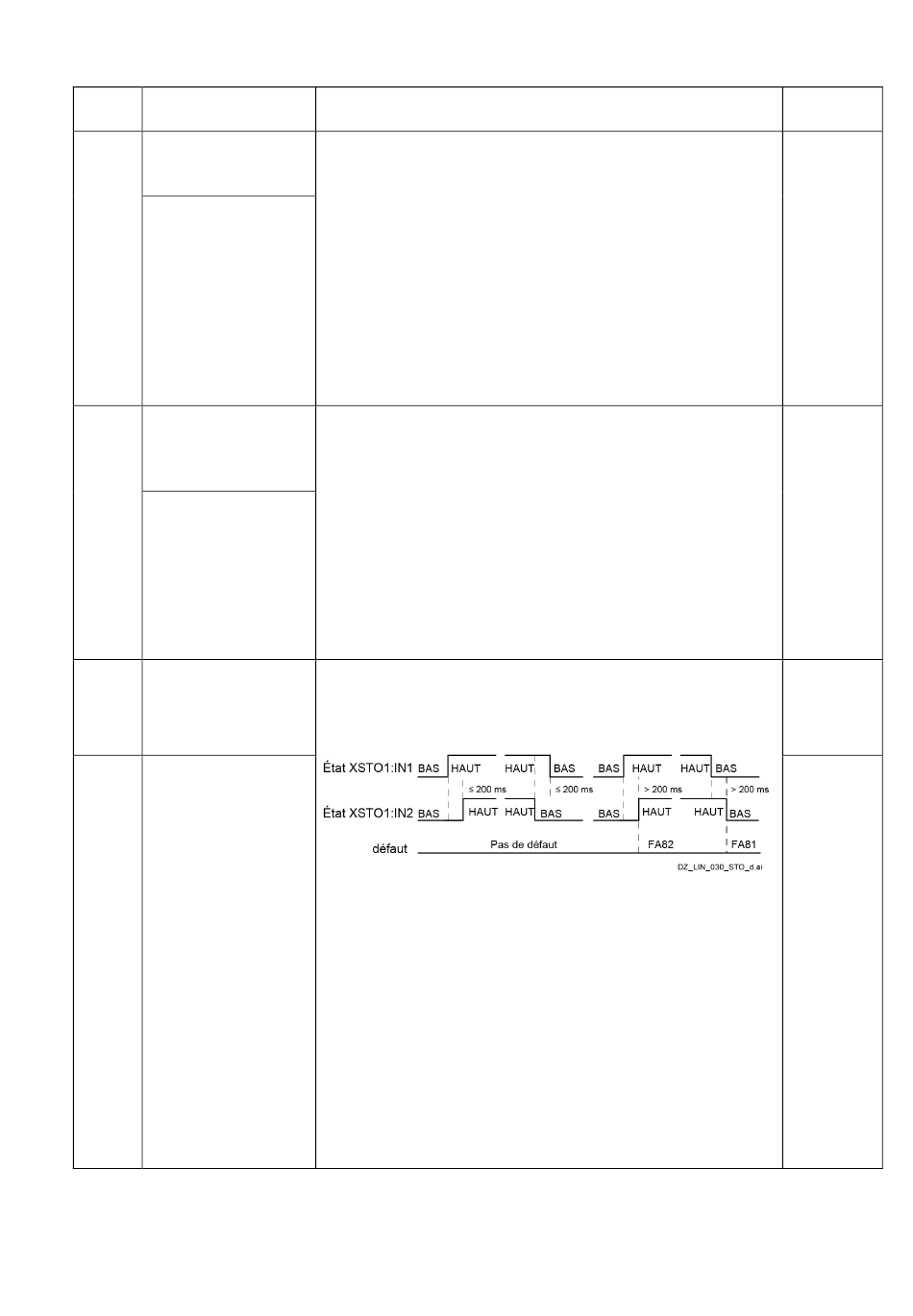

Si l'état de XSTO:IN1 et de XSTO:IN2 est différent pendant
plus de 200 ms, un défaut de non-conformité logique
(FA81 ou FA82) est émis.
Reportez-vous au Supplément pour les convertisseurs à
sécurité fonctionnelle DCS880 (3ADW000452).
Vérifiez :
−
Pour un faux contact de XSTO:IN1 et de XSTO:IN2.
−
La synchronisation Marche/Arrêt de XSTO:IN1 et de
XSTO:IN2.
−
Que les cavaliers entre XSTO:OUT1 et XSTO:IN1 et entre
XSTO:OUT1 et XSTO:IN2 sont retirés.
−
Actionnez le relais de sécurité de façon à ce que la
synchronisation Marche/Arrêt de XSTO:IN1 et XSTO:IN2
soit effectuée ;
−
si les contacts du relais de sécurité sont soudés.
Remplacez le relais de sécurité si tel est le cas ;
3ADW000474R0307 DCS880 Firmware manual fr c
545
Niveau de
défaillance
3
3
6
6
Localisation des défauts
