7. Poussez le bouton de verrouillage (A) et tirez la poignée (B)
en position complètement ouverte.
8. Retirez le raccord hydraulique rapide de la plaque de
stockage de la moissonneuse-batteuse. Nettoyez les
surfaces de contact du coupleur.
9. Positionnez le coupleur de la moissonneuse-batteuse sur le
réceptacle du module de flottement. Appuyez sur la
poignée pour enclencher les goupilles dans le réceptacle.
10. Poussez la poignée vers le bas en position fermée jusqu'à
ce que le bouton de verrouillage (B) s'enclenche.
11. Retirez le connecteur de la moissonneuse-batteuse de
l'emplacement de stockage de la moissonneuse-batteuse et
connectez-le à la prise (C). Tournez le collier sur le
connecteur pour le verrouiller.
12. Retirez le connecteur de kit de commande de cabine C81A
de l'emplacement de stockage de la moissonneuse-
batteuse et connectez-le au connecteur C81B (D). Tournez
le collier sur le connecteur pour le verrouiller.
13. Détacher la chaîne de sécurité (C) du support (B).
14. Tirer le collier de transmission (A) vers l'arrière pour libérer
la transmission du palier de support. Enlever la prise de
force du support.
262148
ATTELAGE DE LA PLATEFORME À LA MOISSONNEUSE-BATTEUSE
D
A

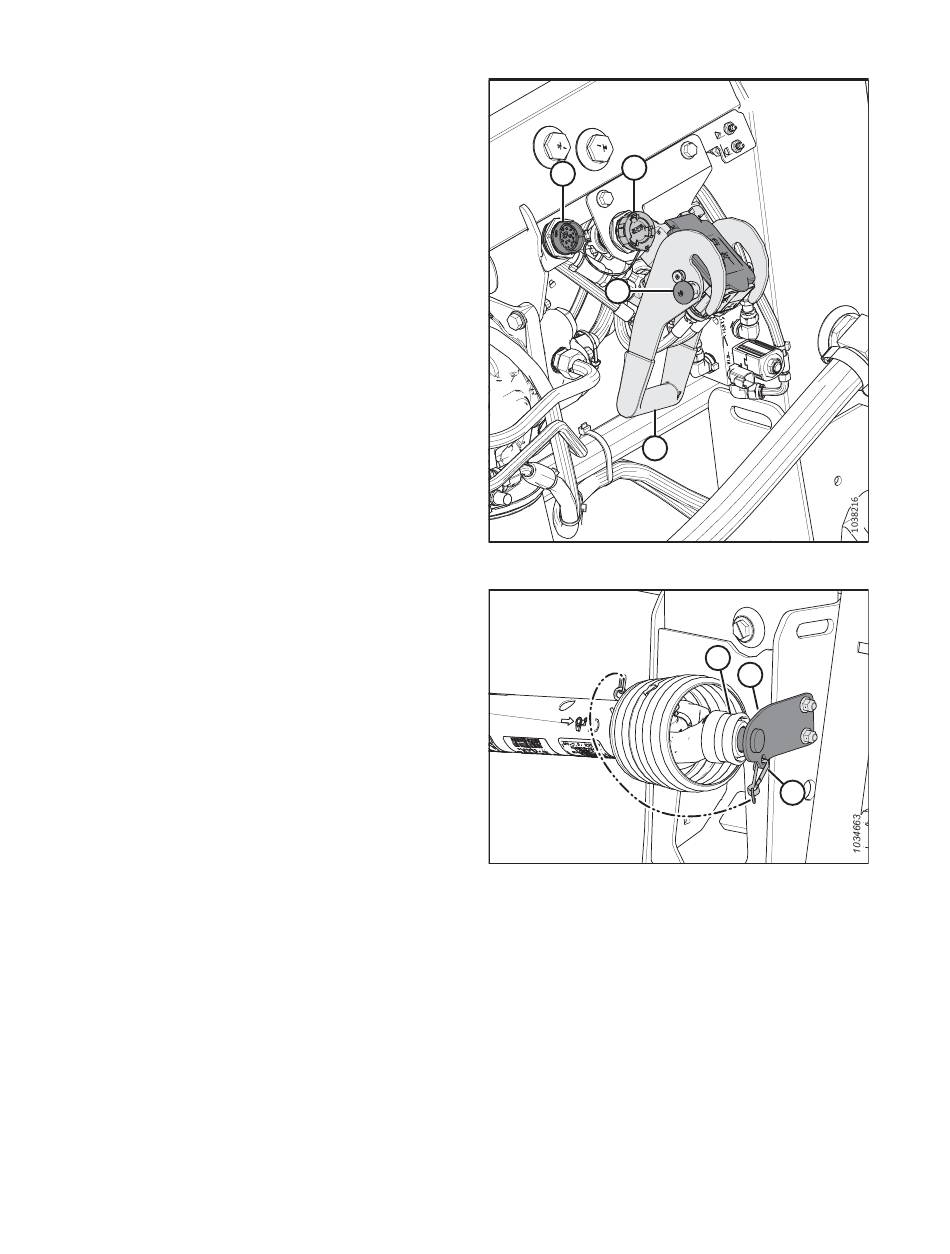

Figure 5.58: Rangement du multicoupleur
Figure 5.59: Prise de force en position de
rangement – Prise de force MD № B7038 ou
MD № B7039
84
C
B
A
B
C
