7.10 Connexion du rabatteur aux vérins avant-arrière – Rabatteur double
et triple
Les vérins avant-arrière déplacent le rabatteur d'avant en arrière sur les bras du rabatteur. Les vérins situés sur les
plateformes à rabatteur double et triple devront être installés.
DANGER
Pour éviter des blessures ou même la mort du fait d'un démarrage inattendu de la machine, coupez toujours le moteur
et retirez la clé de contact avant de quitter le poste de l'opérateur, quelle qu'en soit la raison.
ATTENTION
Assurez-vous que le système hydraulique de la plateforme est
connecté à l'andaineuse. Soulevez le rabatteur pour mettre à
niveau les bras de support du rabatteur, ce qui empêchera le
rabatteur de bouger lors du retrait des supports d'expédition
avant-arrière.
ATTENTION
Les vérins hydrauliques de marche avant-arrière du rabatteur
doivent être connectés au rabatteur avant le retrait des
supports d'expédition de marche avant-arrière (A). Dans le cas
contraire, le rabatteur peut glisser complètement vers l'avant
lorsque les supports sont retirés.
DANGER
Assurez-vous qu'il n'y a personne dans la zone.
1. Démarrez le moteur.
2. Relevez les bras du rabatteur jusqu'à ce qu'ils soient de niveau.
3. Coupez le moteur et retirez la clé du contact.
262148
TERMINER L'ASSEMBLAGE DE LA PLATEFORME
129
1
2
A
3

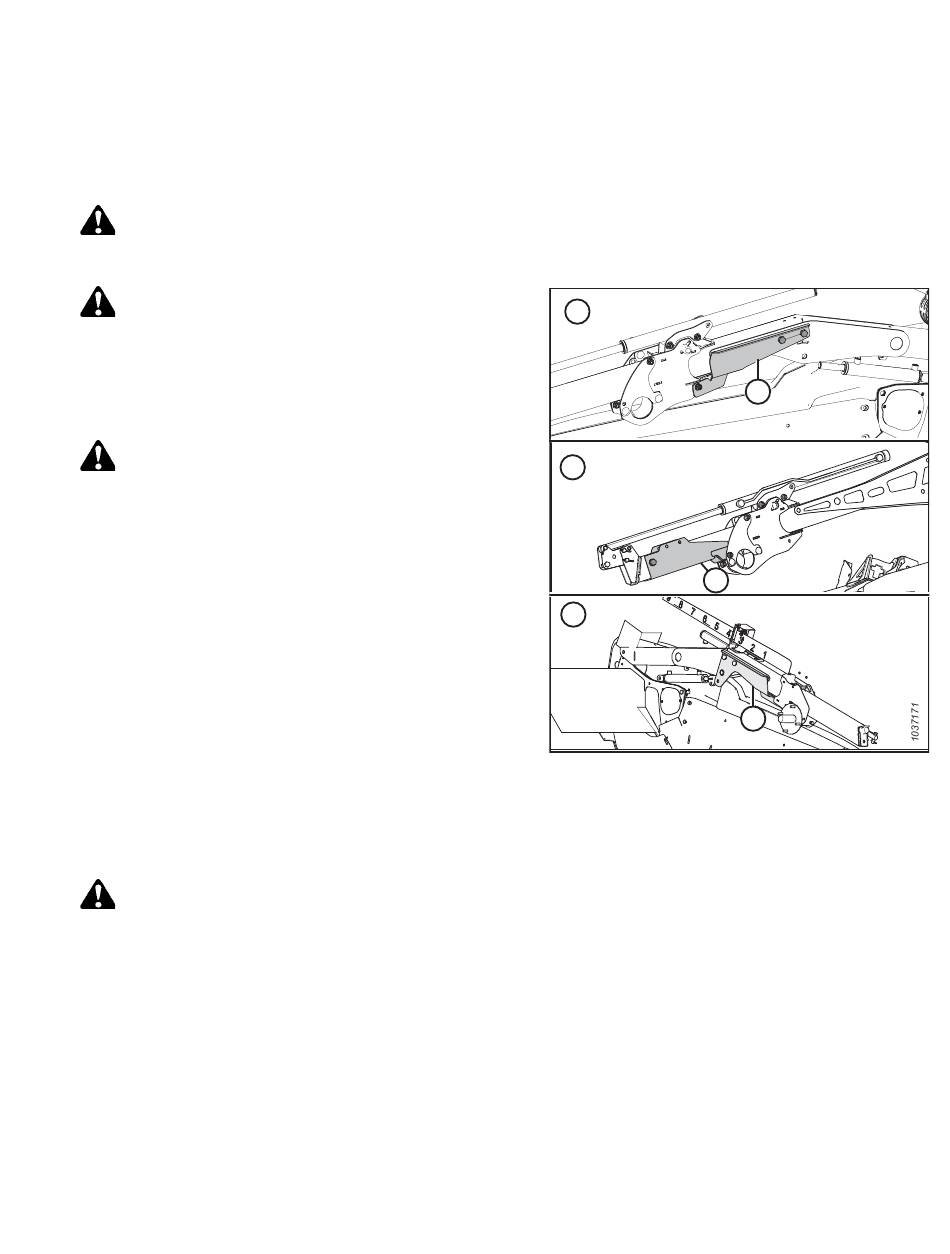

Figure 7.87: Supports d'expédition avant-arrière
1 – Bras du rabatteur extérieur droit 2 – Bras central du rabatteur (deux sur
3 – Bras gauche du rabatteur extérieur
A
A
les plateformes à rabatteur triple)
