11.7 Installation des capots des conduites hydrauliques
Une fois les modifications hydrauliques terminées, les capots des conduites hydrauliques doivent être réinstallés pour
empêcher la saleté et les débris d'y entrer.
1. Abaissez le capot de transition du collecteur (C) entre les
colliers de serrage et le cadre de la plateforme, et tirez
doucement sur le bas du capot pour l'éloigner de la
plateforme le placer sur les colliers de serrage.
2. Appuyez sur la bouterolle (B) qui se trouve dans le capot du
collecteur (C) et le collier de la conduite hydraulique. Serrez
la bouterolle pour la fixer.
3. Fixez le capot du collecteur (C) au collier de la conduite
hydraulique en utilisant la vis Torx
4. Réinstallez l'écrou et la vis (A). Serrez la vis (A) à 14 Nm
(10 lbf-pi).
5. Abaissez le capot en plastique (B) entre les colliers de
serrage et le cadre de la plateforme, et tirez doucement sur
le bas du capot pour l'éloigner de la plateforme et le placer
sur les colliers de serrage.
6. Appuyez sur les bouterolles (A) qui se trouvent sur le capot
en plastique (B) et les colliers de la conduite hydraulique.
Serrez les bouterolles pour les fixer.
7. Fixez le capot en plastique (B) aux colliers de la conduite
hydraulique à l'aide des vis Torx
8. Serrez les vis (A) à 5 Nm (44 lbf-pi).
9. Répétez les deux étapes précédentes pour tous les autres
capots des conduites hydrauliques des deux côtés de la
plateforme.
NOTE:
Assurez-vous que la languette (A) du capot en plastique de
l'extrémité s'enclenche dans la fente du châssis de la
plateforme.
262148
DÉMARRAGE DE LA PLATEFORME
ᴹᴰ
à tête bombée M8 (B).
ᴹᴰ
à tête bombée M8 (A).
551
C
B

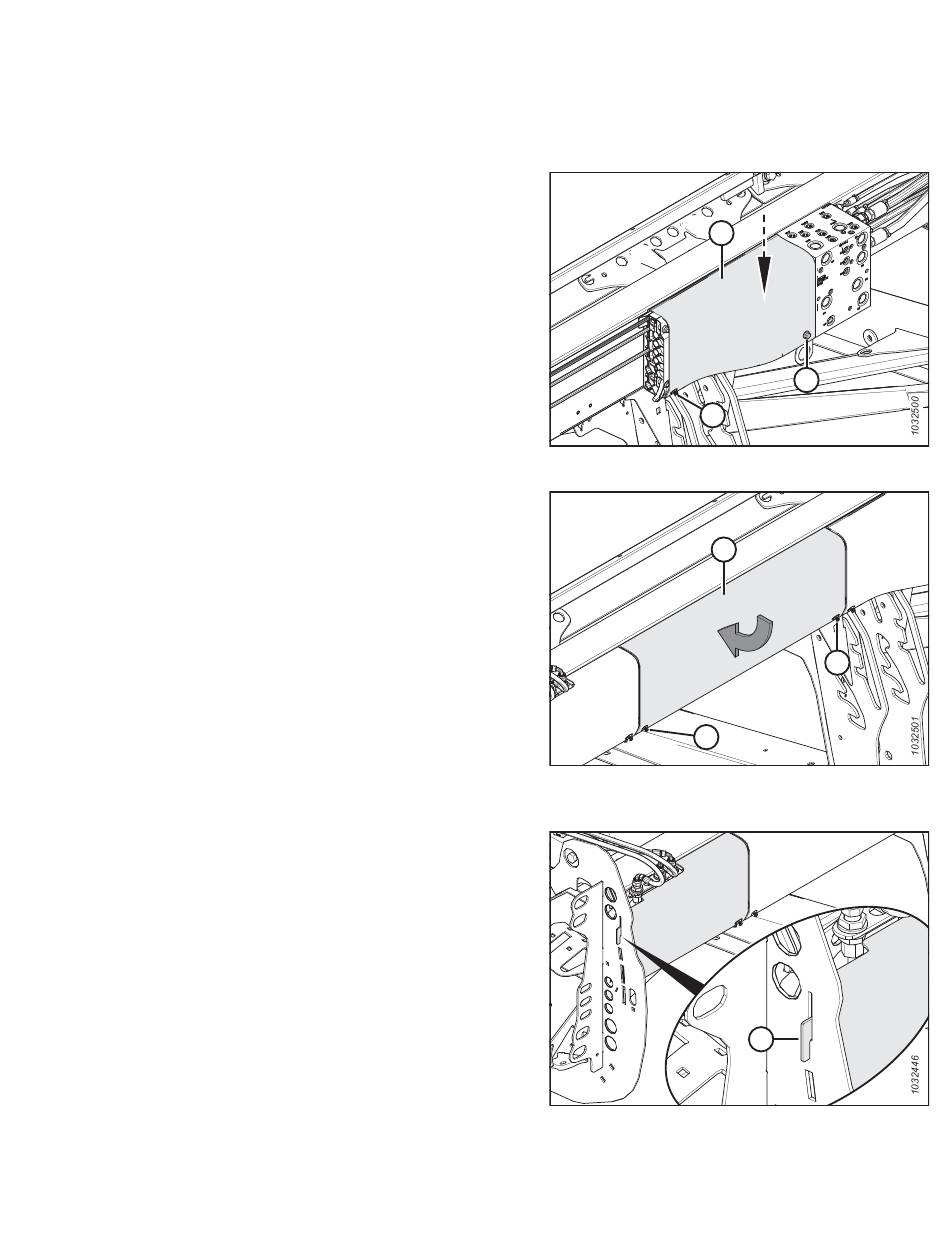

Figure 11.42: Capot du collecteur de transition
B
A
Figure 11.43: Capot en plastique de la conduite
hydraulique
Figure 11.44: Capot en plastique de la conduite
hydraulique avec protrusion à l'extrémité gauche
de la plateforme
A
A
A
Révision A
