3. Retirez et mettez de côté les capots d'articulation flexible
droite (A) du tube du rabatteur.
4. Retirez et mettez de côté la boîte de pièces (B) des tubes
des dents du rabatteur.
5. Retirez et mettez de côté la prise de force (C) du support du
bras du rabatteur central.
6. Retirez et mettez de côté les sacs de blindage du rabatteur
(A).
7. Retirez et mettez de côté le feu de gabarit droit (B).
262148
DÉCHARGEMENT DE LA PLATEFORME

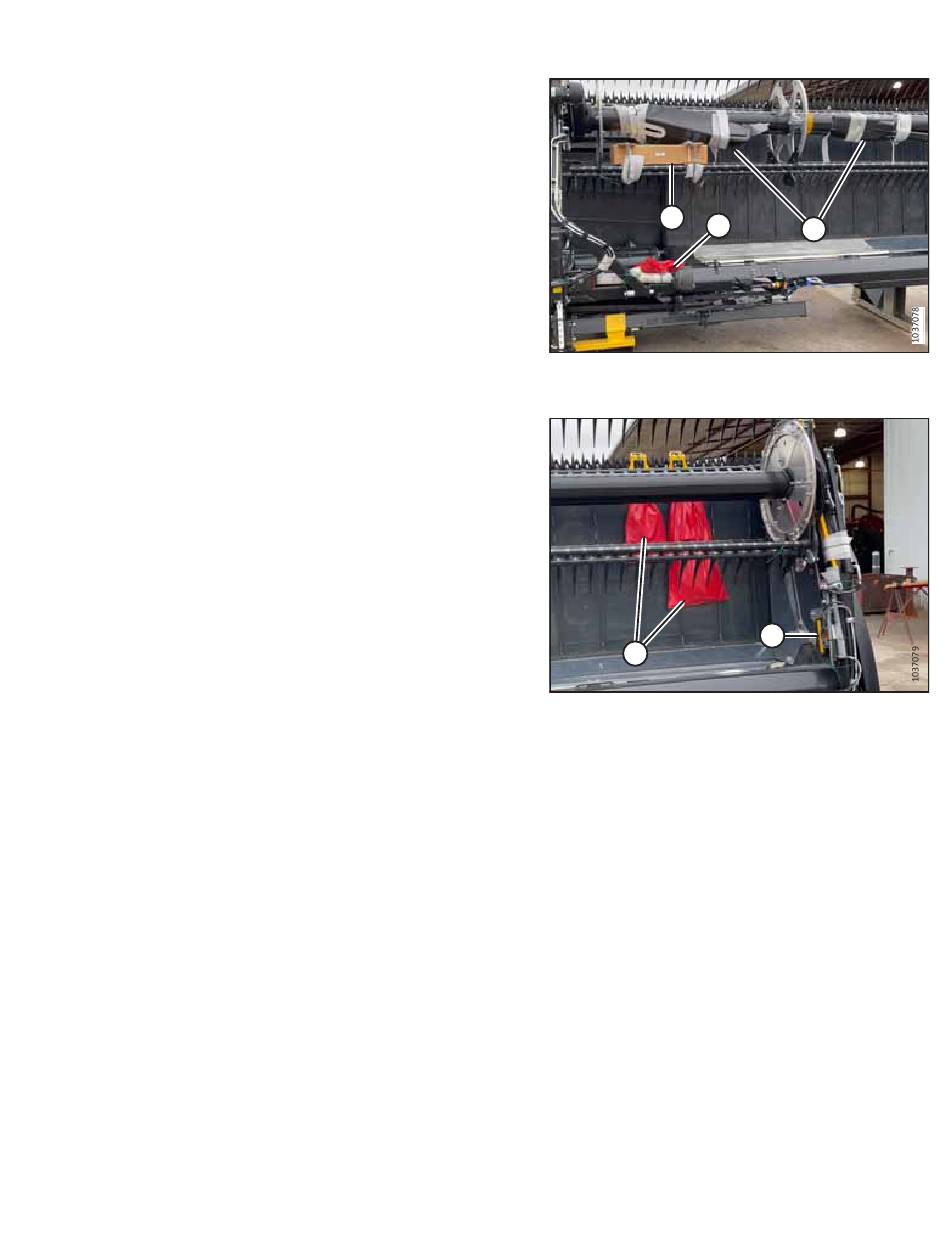

Figure 2.10: Capots d'articulation flexible fixés à la
plateforme
Figure 2.11: Sacs de pièces fixés sur le tablier des tapis
17
B
C
A
B
A
