9.15 Moissonneuses-batteuses John Deere série 70
Pour rendre le système de contrôle de hauteur automatique de la plateforme (CHAP) de votre moissonneuse-batteuse
compatible avec les moissonneuses-batteuses de la série John Deere 70, il faut régler les options de configuration de la
plateforme de votre moissonneuse-batteuse afin que cela corresponde au modèle particulier de la plateforme, configurer
les paramètres de vitesse du rabatteur, régler les commandes du CHAP et étalonner le système CHAP pour s'assurer qu'il
fonctionne correctement.
9.15.1 Vérification de la plage de tension à partir de la cabine de la moissonneuse-
batteuse – John Deere série 70
Le capteur du contrôle de hauteur automatique de la plateforme (CHAP) doit être utilisé dans une plage de tension
particulière afin de fonctionner correctement.
NOTE:
Il se peut que des modifications aient été apportées aux commandes ou à l'écran de la moissonneuse-batteuse depuis la
publication de ce document. Consultez le manuel d'opération de la moissonneuse-batteuse pour obtenir les informations
les plus récentes.
DANGER
Assurez-vous qu'il n'y a personne dans la zone.
1. Positionnez la plateforme de telle sorte qu'elle soit entre 254 à 356 mm (10-14 po) au-dessus du sol.
2. Déverrouillez le flottement.

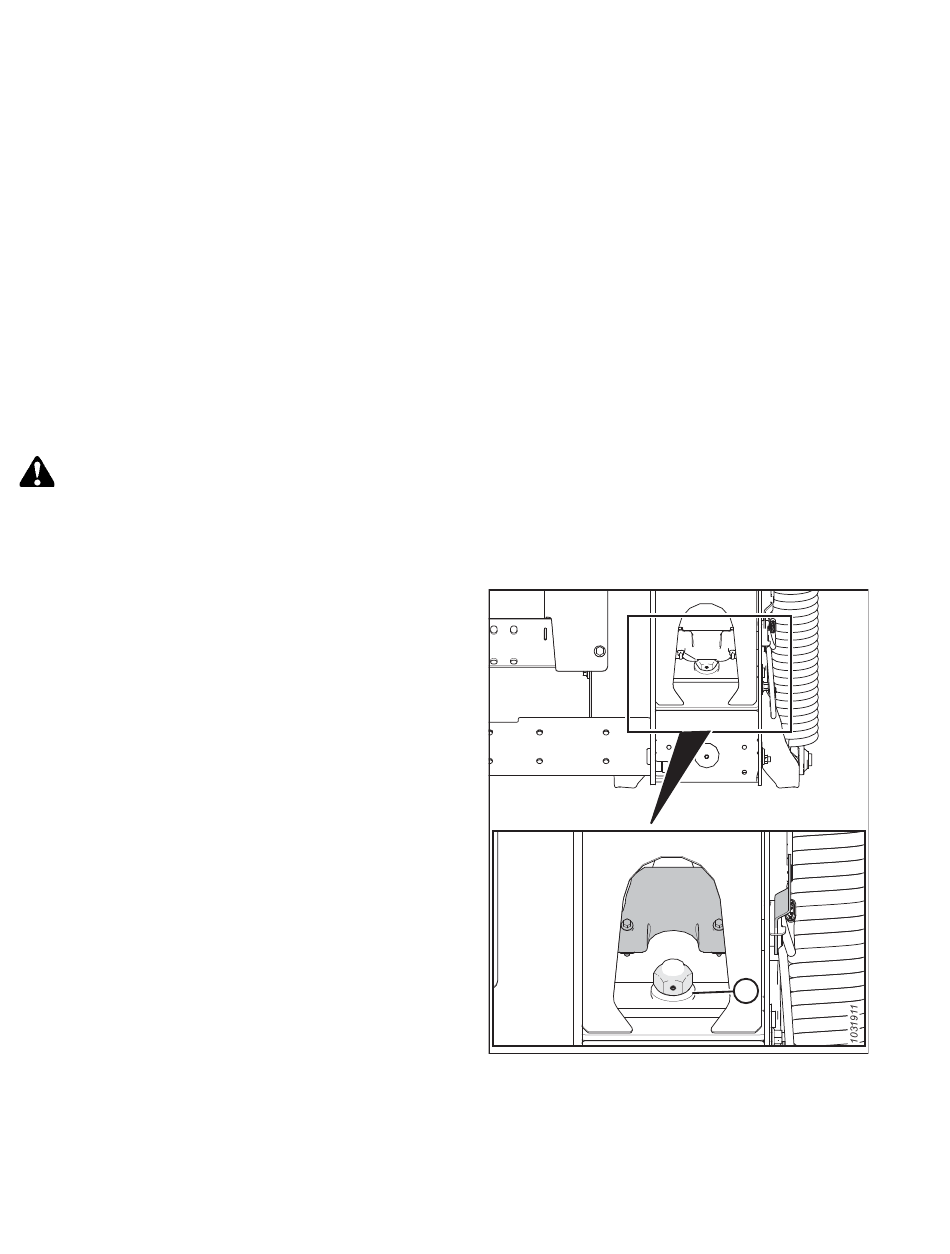

3. Vérifiez que l'articulation de verrouillage du flottement se
trouve sur les butées inférieures (la rondelle [A] ne peut
pas être déplacée) aux deux emplacements.
NOTE:
Si la plateforme n'est pas sur les butées inférieures pour les
deux prochaines étapes, la tension peut dépasser la plage
en cours de fonctionnement, provoquant ainsi un
dysfonctionnement du système CHAP.
262148
CONTRÔLE DE HAUTEUR AUTOMATIQUE DE LA PLATEFORME
Figure 9.230: Verrouillage du flottement
430
A
