INSTALLATION DU MODULE DE FLOTTEMENT
A A
B
C

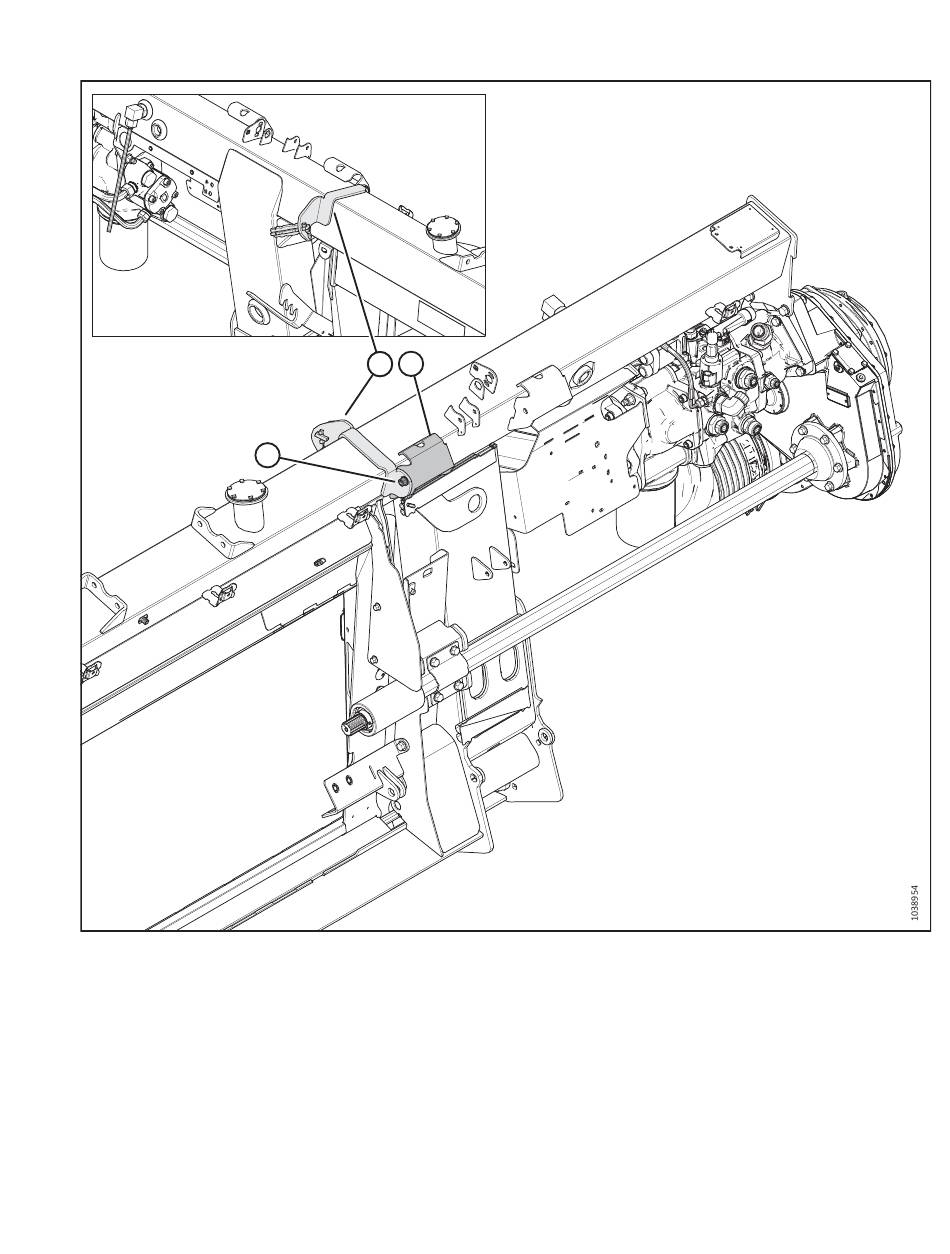

Figure 3.14: Support de prise de force sur le module de flottement – Vue de l'arrière
3. Fixez le support de rangement de la prise de force (A) au support (B) à l'aide d'un boulon de carrosserie M10 x 1,5 x 25
et d'un écrou à bride hexagonal (C).
39
262148
Révision A
