MacDon FlexDraper FD2 Serie Instructions D'assemblage page 293

8.14 Contrôle et réglage de l'équilibre des ailes
L'équilibre des ailes est un facteur essentiel pour s'assurer que la plateforme suit de près les contours du sol. Si l'équilibre
des ailes de la plateforme n'est pas satisfaisant, il faudra l'ajuster.
DANGER
Pour éviter toute blessure corporelle ou mortelle due à un démarrage inattendu de la machine, coupez toujours le
moteur et retirez la clé du contact avant de faire des réglages sur la machine.
DANGER
Assurez-vous qu'il n'y a personne dans la zone.
IMPORTANT:
Pour vous assurer que les lectures de l'équilibre des ailes sont correctes, veillez à ce que le flottement de la plateforme soit
bien réglé. Pour obtenir des instructions, consultez
module de flottement doit être déposé avant que vous n'effectuiez tout réglage.
NOTE:
Les ailes de la plateforme sont équilibrées lorsque il faut autant de force pour déplacer une aile vers le haut que vers
le bas.
1. Réglez la position avant-arrière du rabatteur de sorte que
l'indicateur sur le support d'indicateur gauche (A) soit à la
position 6.
2. Abaissez complètement le rabatteur.
3. Ajustez la liaison centrale (A) de sorte que l'indicateur (B)
soit à la position D sur la jauge.
4. Plateformes avec roues de transport installées : Déplacez
les roues de transport de façon à ce qu'elles soient
supportées par la plateforme. Pour obtenir des instructions,
consultez les instructions fournies avec le kit de roues de
transport.
5. Garez la moissonneuse-batteuse sur une surface plane.
6. Déplacez la plateforme vers le haut ou vers le bas, selon les
besoins, jusqu'à ce qu'elle se trouve entre 254 et 356 mm
(10 et 14 po) au-dessus du sol.
262148
CONTRÔLES À RÉALISER AVANT LA LIVRAISON
8.13 Contrôle et réglage du flottement de la plateforme, page
279
A

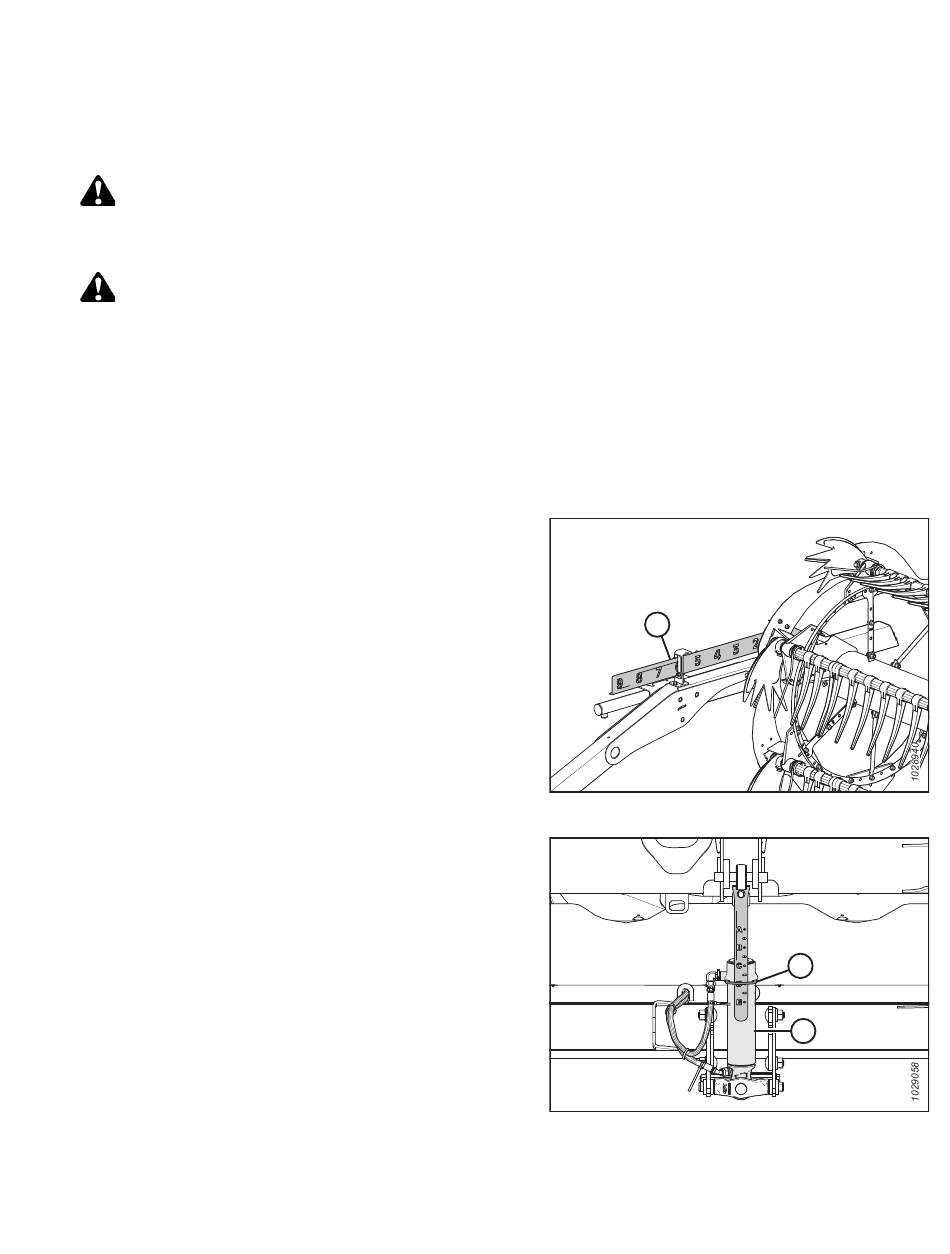

Figure 8.59: Position avant-arrière
Figure 8.60: Vérin d'inclinaison
273. Le
B
A
Révision A
