MacDon FlexDraper FD2 Serie Instructions D'assemblage page 330

9.4 Remplacement du capteur de hauteur du flottement
Si un capteur de hauteur du flottement ne transmet pas la tension exacte à la moissonneuse-batteuse, il faudra le
remplacer.
DANGER
Pour éviter des blessures ou même la mort du fait d'un démarrage inattendu de la machine, coupez toujours le moteur
et retirez la clé de contact avant de quitter le poste de l'opérateur, quelle qu'en soit la raison.
NOTE:
Les étapes de cette procédure décrivent le processus de remplacement du capteur de hauteur du flottement sur le côté
gauche du module de flottement ; la procédure du capteur de hauteur du flottement sur le côté droit est similaire.
1. Garez la moissonneuse-batteuse sur une surface plane.
2. Abaissez complètement la plateforme.
3. Abaissez complètement le rabatteur.
4. Coupez le moteur et retirez la clé du contact.
5. Débranchez la fiche du harnais P537 (C) du capteur situé
sur le côté gauche du module de flottement.
NOTE:
Si le remplacement du capteur de l'indicateur de hauteur
du flottement sur le côté droit du module de flottement est
nécessaire, débranchez la fiche P539.
6. Retirez le boulon (A).
7. Retirez la plaque indicatrice (B) ; le capteur doit être fixé à
la plaque.
8. Enlevez les deux boulons et écrous (A).
9. Retirez et jetez l'ancien capteur (B).
10. Installez le nouveau capteur (B) de sorte que la fiche soit
orientée vers le bas.
11. Installez deux boulons et écrous (A) de sorte que les têtes
de boulons soient du même côté que l'autocollant.
262148
CONTRÔLE DE HAUTEUR AUTOMATIQUE DE LA PLATEFORME
B

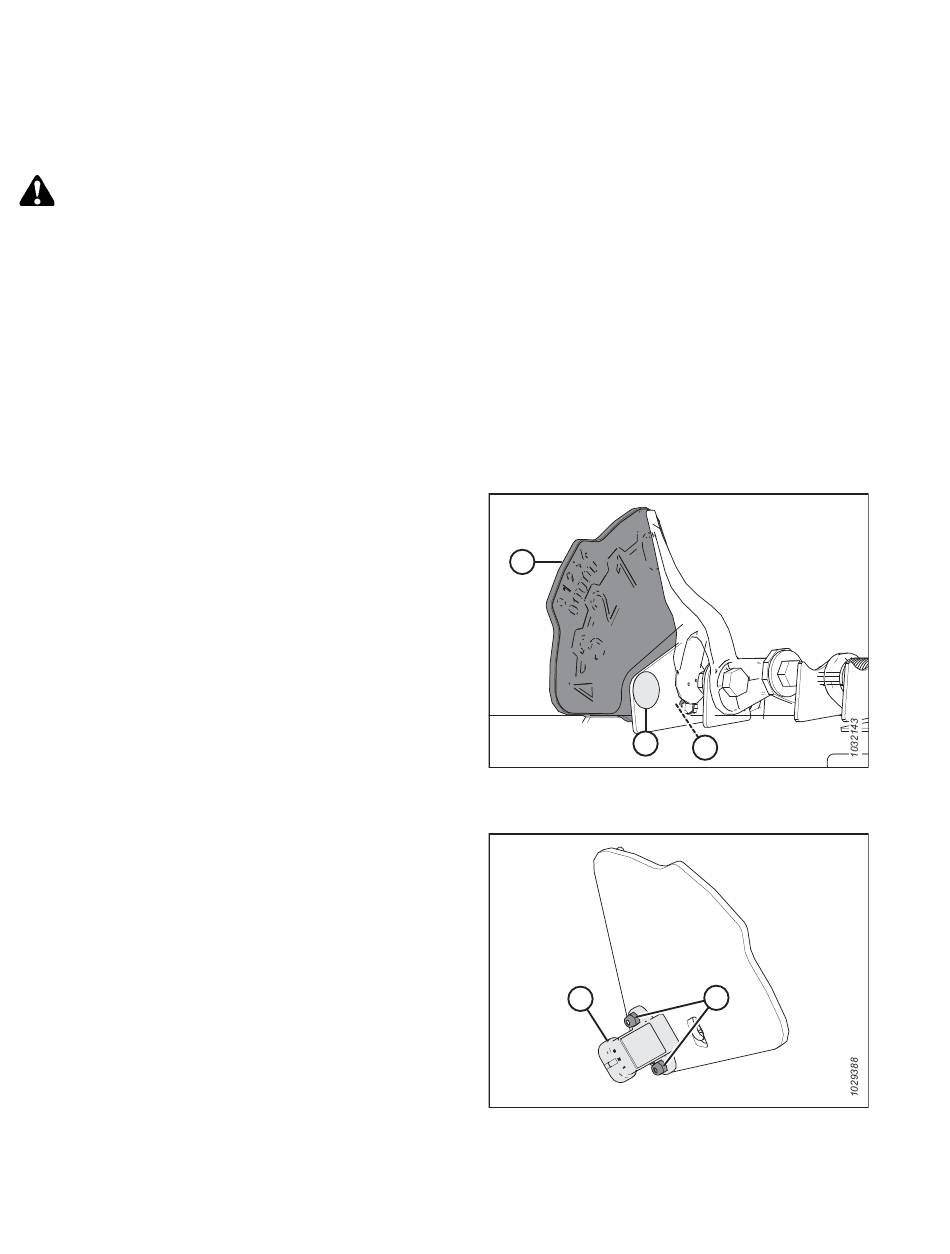

Figure 9.12: Indicateur de réglage du
flottement – gauche
B
Figure 9.13: Capteur de hauteur du flottement
316
A
C
A
Révision A
