21. Sur le côté gauche du module de flottement, inspectez le
plus petit indicateur de réglage du flottement (FSI) (B). Le
bras (A) du FSI doit pointer vers le chiffre 2.
• Si le bras (A) du FSI (B) indique une valeur supérieure
à 2, le flottement est trop lourd.
• Si le bras (A) du FSI (B) indique une valeur inférieure
à 2, le flottement est trop léger.
NOTE:
La plus grande série de chiffres est utilisée pour déterminer
le réglage de la hauteur du flottement. Ils sont utilisés
lorsque la plateforme est opérationnelle sur le terrain.
Réglage du flottement
22. Sur le côté gauche du module de flottement, desserrez les
boulons (C). Déplacez les attaches à ressort (B) de sorte que
les têtes de boulons (A) soient accessibles.
23. Augmentez ou diminuez le flottement sur le côté gauche du
module de flottement selon les besoins :
• Pour augmenter le flottement, tournez les deux boulons
de réglage de gauche (A) dans le sens des aiguilles
d'une montre.
• Pour diminuer le flottement, tournez les deux boulons
de réglage de gauche (A) dans le sens inverse des
aiguilles d'une montre.
NOTE:
Chaque paire de boulons (A) doit être ajustée de la même
quantité.
24. Réglez à nouveau le flottement gauche. Consultez l'étape
20, page 276
pour obtenir des instructions.
25. Vérifiez à nouveau l'indicateur FSI gauche. Consultez l'étape
21, page 277
pour obtenir des instructions.
26. Si le réglage du flottement gauche n'est pas satisfaisant,
répétez les étapes
23, page 277
que le réglage du flottement gauche soit satisfaisant.
27. Vérifiez et ajustez le flottement droit. Pour obtenir des
instructions, consultez l'étape
page
277.
28. Des deux côtés du module de flottement, verrouillez les
boulons de réglage (A) avec les attaches à ressort (B).
Assurez-vous que les têtes de boulon (A) sont engagées
dans les découpes d'attaches à ressort. Serrez les boulons
(C) pour fixer les attaches à ressort.
262148
CONTRÔLES À RÉALISER AVANT LA LIVRAISON
à
25, page 277
jusqu'à ce
20, page 276
à l'étape
26,
277

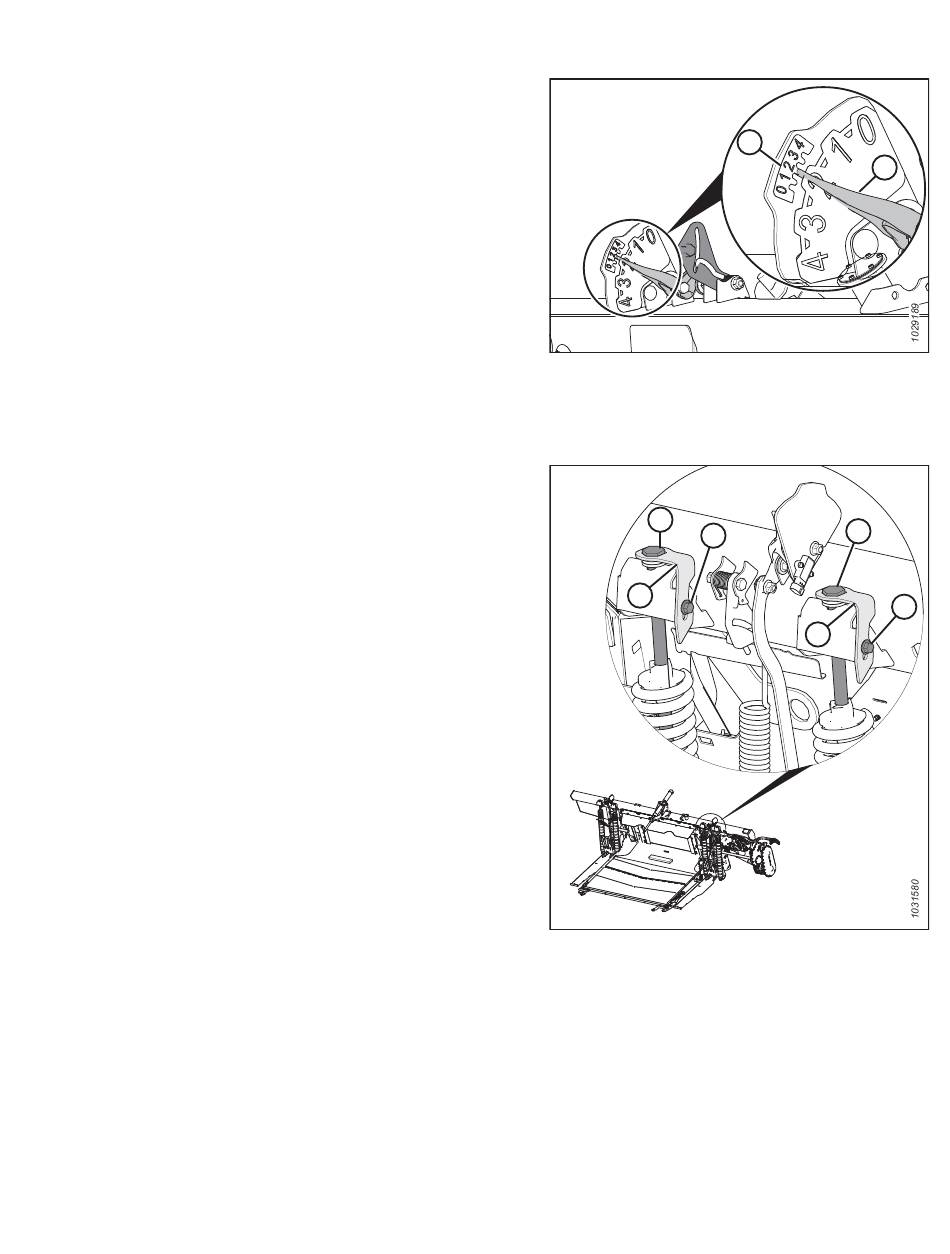

Figure 8.57: Indicateur de réglage du flottement
gauche
A
C
B
Figure 8.58: Ajustement du flottement de gauche
B
A
A
C
B
Révision A
