4. Ajustez l'écartement du rabatteur de la manière suivante :
a. Pour réduire l'écartement, tournez les boulons de
réglage (A) dans le sens des aiguilles d'une montre.
b. Pour augmenter l'écartement, tournez les boulons de
réglage (A) dans le sens inverse des aiguilles d'une
montre.
NOTE:
Pour des réglages plus importants, il peut être
nécessaire de desserrer les écrous (B) avant de tourner
les boulons de réglage (A). Après le réglage, resserrez
les écrous à 85 Nm (63 pi-lbf).
c. Revérifiez le premier point après avoir ajusté le second,
car les ajustements de chaque côté peuvent influencer
l'autre.
d. Procédez à d'autres ajustements si nécessaire.
5. Vérifiez à nouveau le dégagement et procédez à des ajustements supplémentaires si nécessaire.
6. Faites fonctionner la plateforme à bas régime et écoutez le bruit pour vérifier si l'écartement est suffisant. Réajustez
au besoin.
IMPORTANT:
Un écartement insuffisant se traduira également par une surchauffe du couteau et des doigts.
8.7.7 Vérification du rabatteur central – Doigts de couteaux courts
Le rabatteur de doigts de lamier central court empêche les sections de couteaux centraux de la barre de coupe de se
soulever des doigts, tout en permettant au couteau de glisser. Il convient d'inspecter le rabatteur central afin de s'assurer
qu'il existe un espace suffisant entre le rabatteur et la section centrale du couteau.
DANGER
Pour éviter toute blessure ou même la mort du fait du démarrage intempestif ou de la chute de la machine levée,
coupez toujours le moteur et retirez la clé avant de quitter le poste de conduite, et enclenchez les supports de sécurité
avant toute intervention sous la machine.
AVERTISSEMENT
Portez des gants épais lorsque vous travaillez autour de couteaux ou que vous manipulez ceux-ci.
1. Levez complètement le rabatteur.
2. Coupez le moteur et retirez la clé du contact.
3. Enclenchez les supports de sécurité du rabatteur. Pour obtenir des instructions, consultez
supports de sécurité du rabatteur, page
262148
CONTRÔLES À RÉALISER AVANT LA LIVRAISON
553.
248

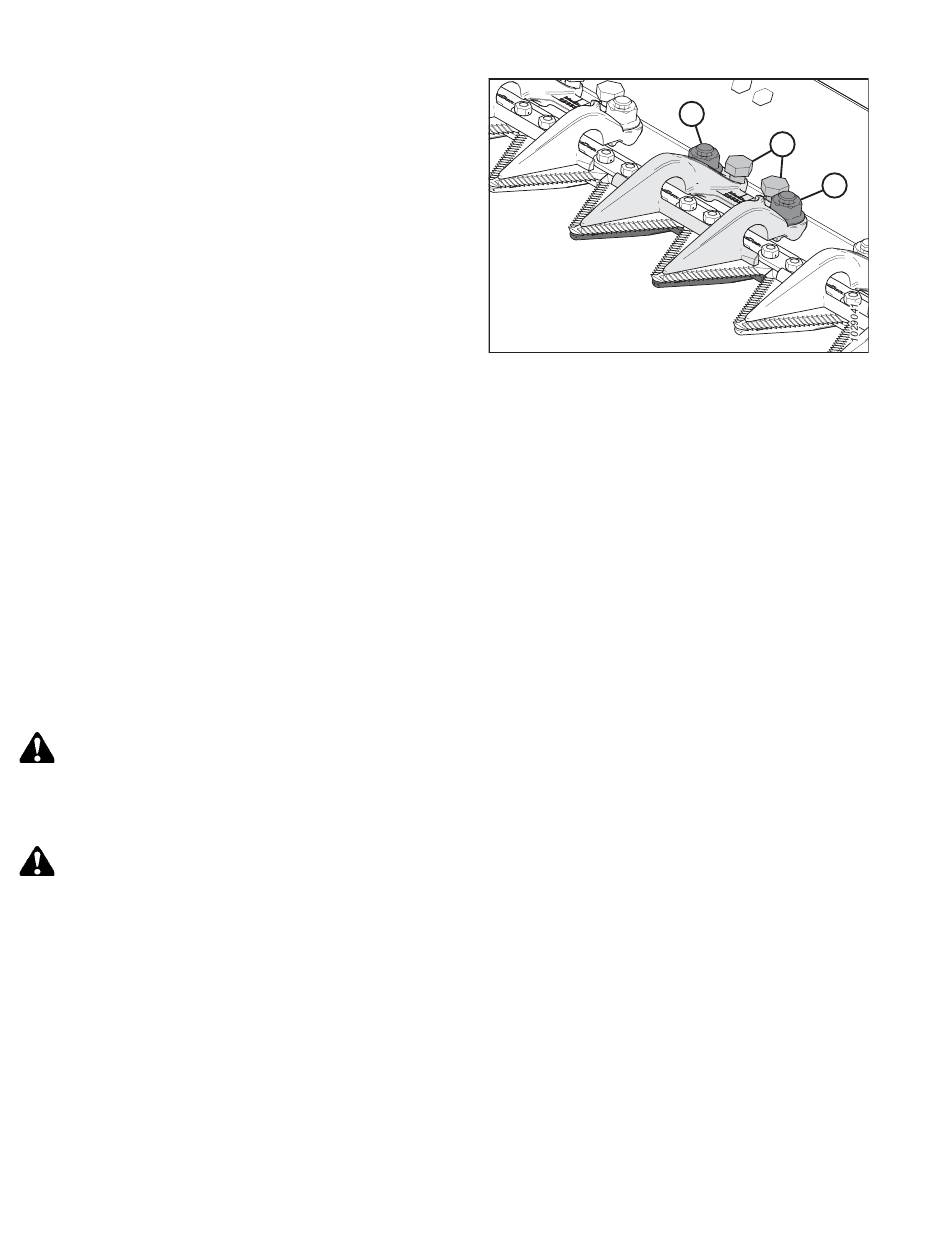

Figure 8.13: Doigt de couteau court, rabatteur
12.1.1 Enclenchement des
B
A
B
