12.2 Capots du diviseur de la plateforme

Un capot d'extrémité du diviseur en polyéthylène est monté sur chaque extrémité de la plateforme pour protéger les

composants de transmission essentiels.

12.2.1 Ouverture du capot du diviseur

Le capot du diviseur de plateforme couvre les composants de l'entraînement de couteau, les tuyaux hydrauliques, les

connexions électriques, la clé de plateforme, le couteau de rechange et l'attelage de transport en option. Pour accéder aux

composants, vous devez ouvrir le capot du diviseur.

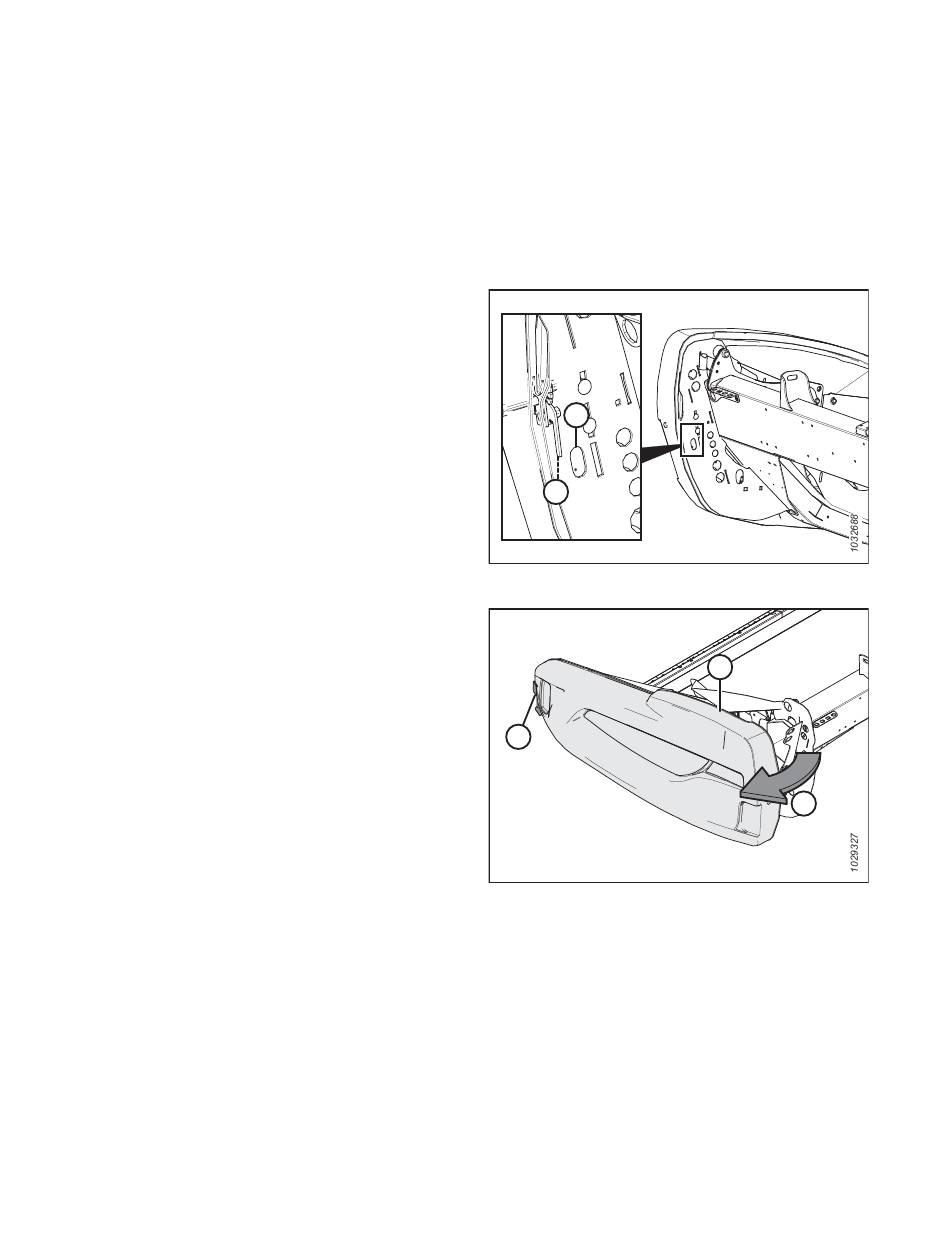

1. Poussez le levier de déverrouillage (B) à l'aide du trou

d'accès (A) situé à l'arrière du capot de la plateforme pour

déverrouiller le blindage.

2. Tirez sur le capot de la plateforme (A) pour l'ouvrir.

Le capot de la plateforme est retenu par la languette (B) et

s'ouvre dans la direction (C).

Figure 12.6: Bouclier gauche de la plateforme

Figure 12.7: Bouclier gauche de la plateforme
