TERMINER L'ASSEMBLAGE DE LA PLATEFORME

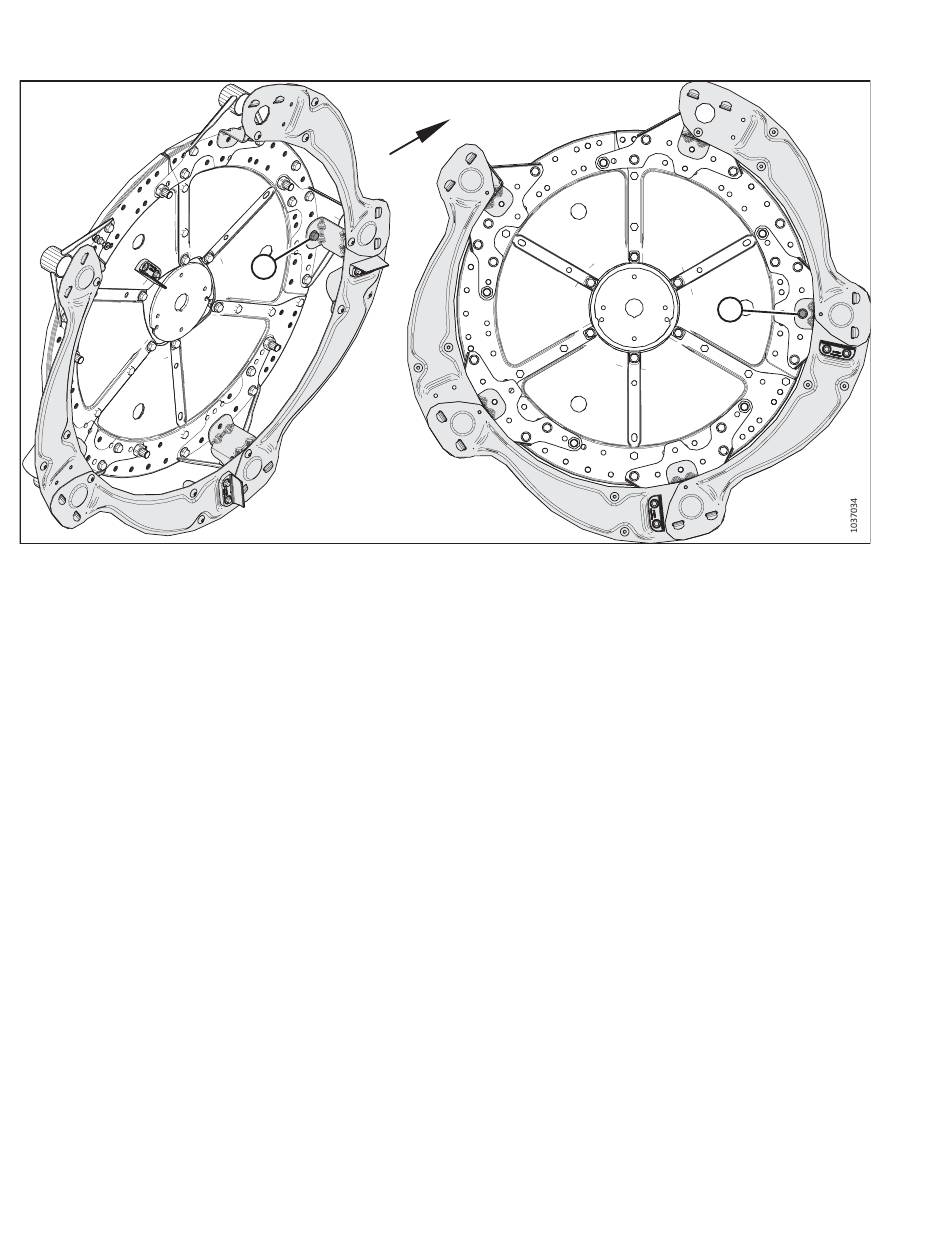

Figure 7.120: Rabatteur à cinq tiges – Capots d'extrémité de rabatteur partiellement assemblés sur le rabatteur

6. Placez le capot de diviseur de rabatteur partiellement assemblé sur le rabatteur.

7. Fixez le capot du diviseur au rabatteur en utilisant un boulon hexagonal M12 X 1,75 X 30 et un écrou (A). Ne serrez

PAS encore le matériel.
