MacDon FlexDraper FD2 Serie Instructions D'assemblage page 113

20. Retirez le vérin de levage du rabatteur (A) du bras droit du
rabatteur.
21. Retirez et conservez deux goupilles (A).
22. Utilisez le chariot élévateur pour soulever le rabatteur de
façon à ce que les trous de montage du vérin de levage du
rabatteur soient alignés avec la patte de l'extrémité et le
trou du bras du rabatteur.
23. Installez l'extrémité de la tige du vérin de levage (A) et le
support de sécurité (B) à l'aide de l'axe de chape (C) et de
la goupille fendue (D).
IMPORTANT:
Installez la goupille fendue (D) sur le côté extérieur de la
plateforme.
24. Déplacez le support de sécurité du rabatteur (B) vers le
haut sur le crochet sous le bras du rabatteur.
25. Fixez la base du vérin (A) à l'extrémité à l'aide de l'axe de
chape (E) et de la goupille fendue (F).
IMPORTANT:
Installez la goupille fendue (F) sur le côté extérieur de la
plateforme.
262148
TERMINER L'ASSEMBLAGE DE LA PLATEFORME
99
A

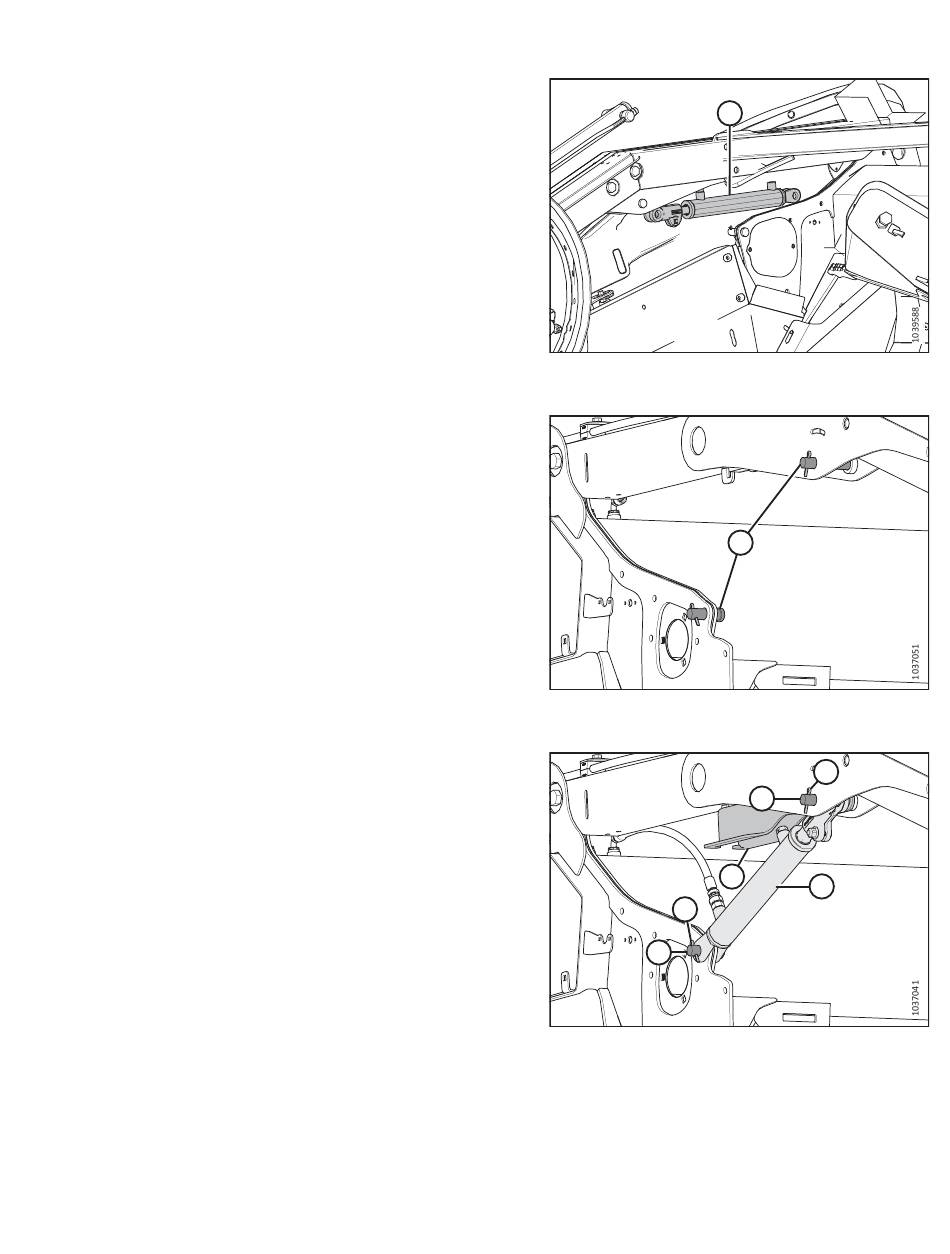

Figure 7.22: Vérin de levage du rabatteur sur le bras
droit du rabatteur
Figure 7.23: Goupilles du vérin de levage du rabatteur
droit
B
F
E
Figure 7.24: Vérin de levage droit et support de
sécurité
A
D
C
A
Révision A
