2.5 Retrait des pièces de l'emplacement d'expédition
La plateforme a été expédiée avec plusieurs pièces attachées au tablier des tapis et au rabatteur. Il faudra les retirer de la
plateforme.
NOTE:
Les pièces peuvent également être retirées une fois la plateforme abaissée en position de travail.
1. Retirez et mettez de côté le feu de gabarit gauche (A).
2. Retirez et mettez de côté les capots d'articulation flexible
gauche (A) du tube du rabatteur.
262148
DÉCHARGEMENT DE LA PLATEFORME

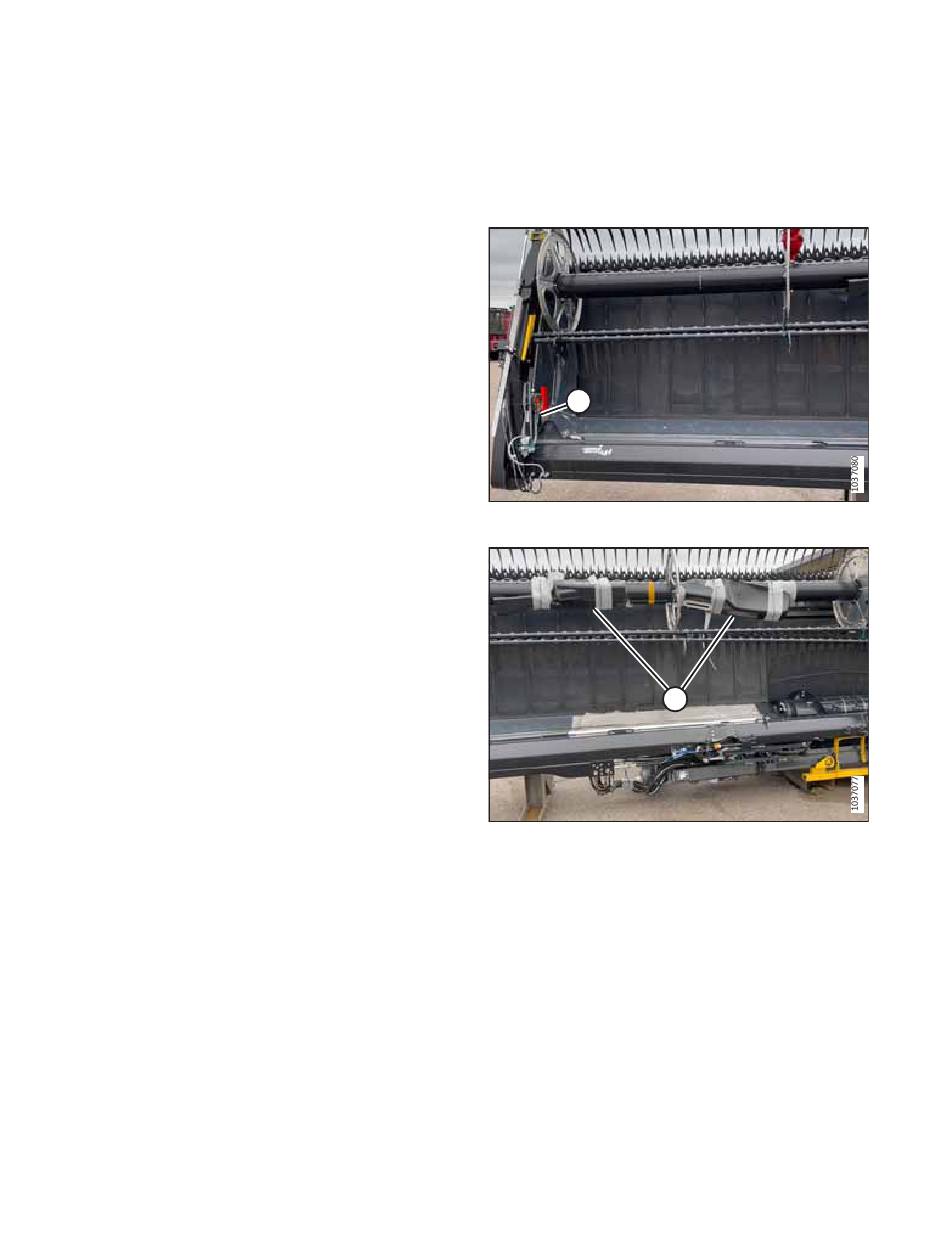

Figure 2.8: Feu de gabarit gauche fixé à la plateforme
Figure 2.9: Capots d'articulation flexible fixés à la
plateforme
16
A
A
Révision A
