8.10 Dégagement entre le rabatteur et la barre de coupe
L'écartement entre les doigts du rabatteur et la barre de coupe doit être suffisant afin que les doigts du rabatteur ne
touchent pas la barre de coupe lors du fonctionnement. Certes, le jeu a été réglé en usine, mais des réglages peuvent être
nécessaires avant la mise en service de la plateforme.

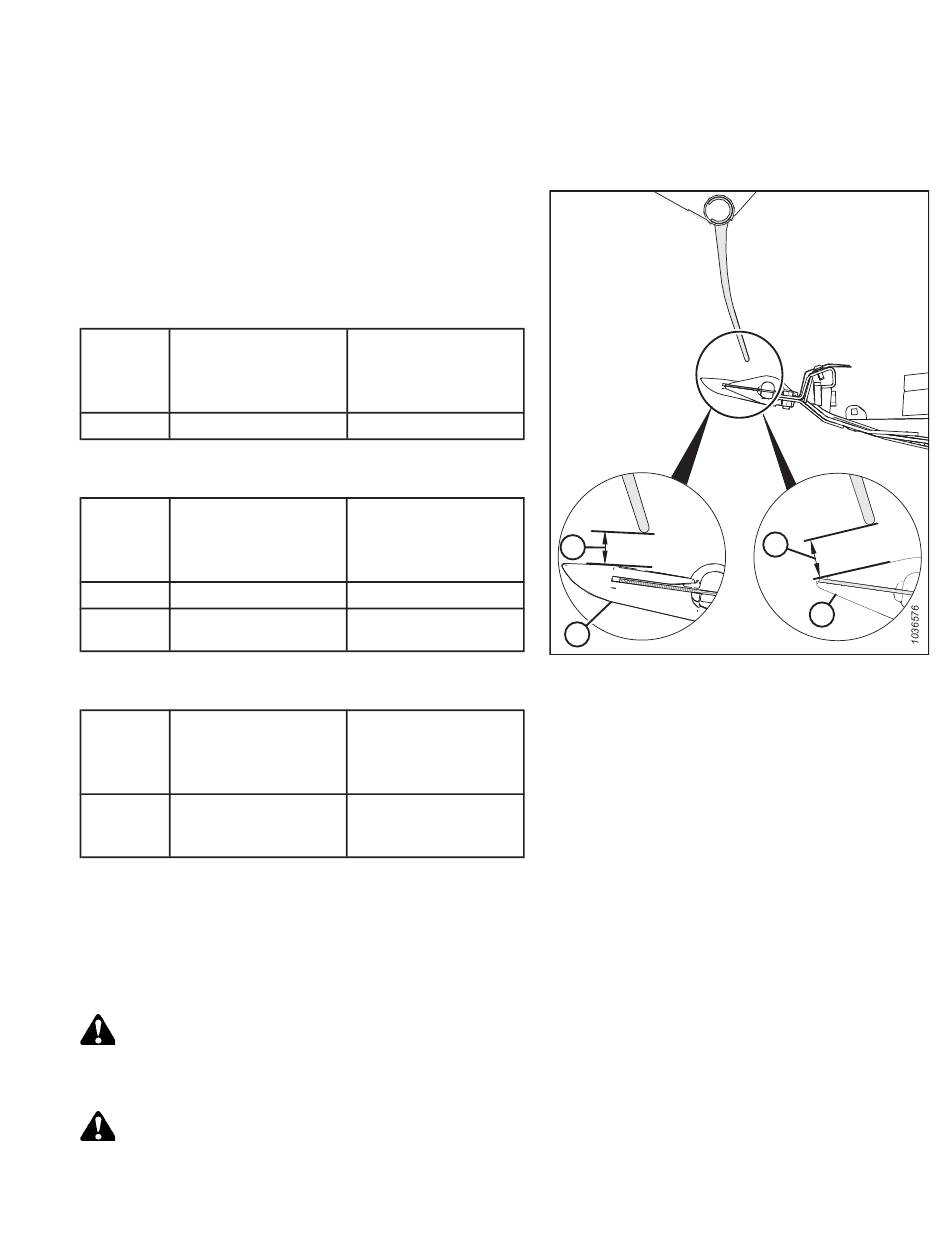

Mesurez l'écartement (A) entre la pointe du doigt du rabatteur
et la protection : protection (B) ou protection courte (C), selon
la configuration de la plateforme. Comparez la mesure aux
spécifications indiquées dans le tableau ci-dessous :
Tableau 8.2 Écartement entre le doigt et la
protection – Plateforme à rabatteur simple
Modèle
de
Panneaux d'extrémité
platefor-
me
20 mm (0,80 po)
FD225
Tableau 8.3 Écartement entre le doigt et la
protection – Plateforme à rabatteur double
Modèle
de
Panneaux d'extrémité
platefor-
me
20 mm (0,80 po)
FD230
FD235
20 mm (0,80 po)
FD240
Tableau 8.4 Écartement entre le doigt et la
protection – Plateforme à rabatteur triple
Modèle
de Panneaux d'extrémité
platefor- extérieurs
me
FD240
20 mm (0,80 po)
FD245
FD250
8.10.1 Mesure de l'écartement entre le rabatteur et la barre de coupe
L'écartement entre le rabatteur et la barre de coupe désigne l'écart entre les extrémités des doigts du rabatteur et la barre
de coupe. Selon la configuration de la plateforme, l'écartement entre le rabatteur et la barre de coupe peut varier sur
toute la longueur de la plateforme. Pour déterminer si l'écartement entre le rabatteur et la barre de coupe est acceptable,
il faut d'abord le mesurer.
DANGER
Pour éviter des blessures ou même la mort du fait d'un démarrage inattendu de la machine, coupez toujours le moteur
et retirez la clé de contact avant de quitter le poste de l'opérateur, quelle qu'en soit la raison.
DANGER
Assurez-vous qu'il n'y a personne dans la zone.
262148
CONTRÔLES À RÉALISER AVANT LA LIVRAISON
À côté du bras central
45 mm (1,77 po)
Aux points
d'articulation
45 mm (1,77 po)
20 mm (0,80 po)
À côté des bras
centraux
20 mm (0,80 po)
257
A
B
Figure 8.24: Dégagement par rapport aux griffes
A
C
