8.8 Vérification et réglage du capteur de position avant-arrière
Le capteur de position avant-arrière indique la position du rabatteur dans le plan avant-arrière. L'orientation du bras du
capteur et la plage de tension de sortie du capteur doivent être étalonnées.
Vérification et réglage de l'orientation du bras du capteur
DANGER
Pour éviter des blessures ou même la mort du fait d'un démarrage inattendu de la machine, coupez toujours le moteur
et retirez la clé de contact avant de quitter le poste de l'opérateur, quelle qu'en soit la raison.
1. Garez la moissonneuse-batteuse sur une surface plane.
2. Coupez le moteur et retirez la clé du contact.
3. Contrôlez l'orientation du bras du capteur (C) et du matériel (D). Assurez-vous que le bras du capteur est correctement
configuré pour votre machine ; consultez la figure
A
C

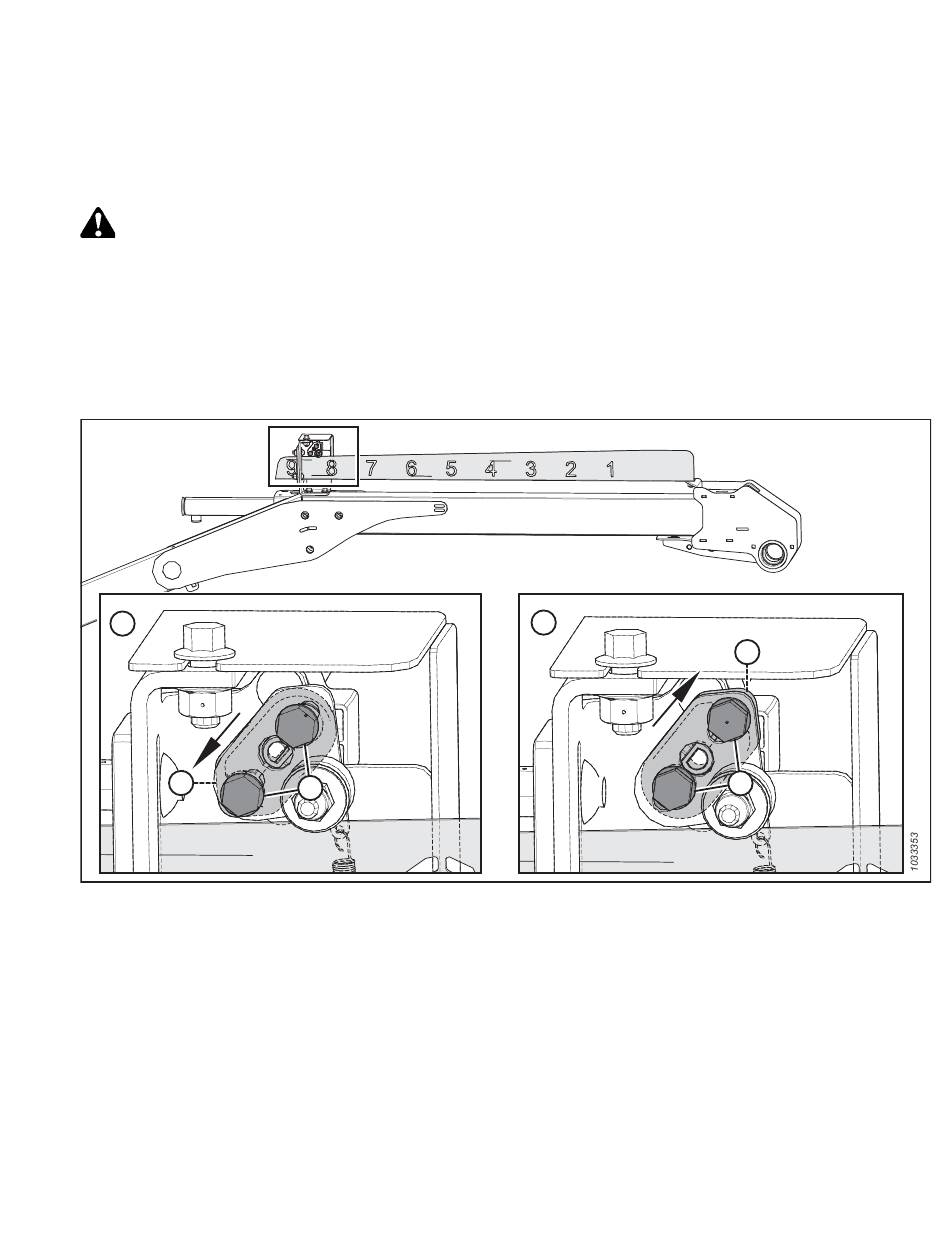

Figure 8.16: Configurations du bras de capteur
A – Configuration de John Deere, CLAAS, IDEAL
C – Bras du capteur
4. Si le bras du capteur (C) n'est pas orienté correctement, retirez-le et réinstallez-le dans la bonne orientation.
262148
CONTRÔLES À RÉALISER AVANT LA LIVRAISON
8.16, page
D
MC
251.
B
B – Configuration de Case/New Holland
D – Quincaillerie de montage
251
C
D
