Chapitre 7: Terminer l'assemblage de la plateforme
La plateforme nécessitera un assemblage supplémentaire avant de pouvoir être montée et testée.
7.1 Retrait des supports d'expédition
Les supports d'expédition boulonnés à la plateforme permettent une manipulation en toute sécurité. Ces supports ne sont
plus nécessaires et doivent être retirés de la plateforme.
DANGER
Pour éviter des blessures ou même la mort du fait d'un démarrage inattendu de la machine, coupez toujours le moteur
et retirez la clé de contact avant de quitter le poste de l'opérateur, quelle qu'en soit la raison.
NOTE:
Sauf indication contraire, jetez les supports ainsi que tout le matériel de chargement et la quincaillerie.

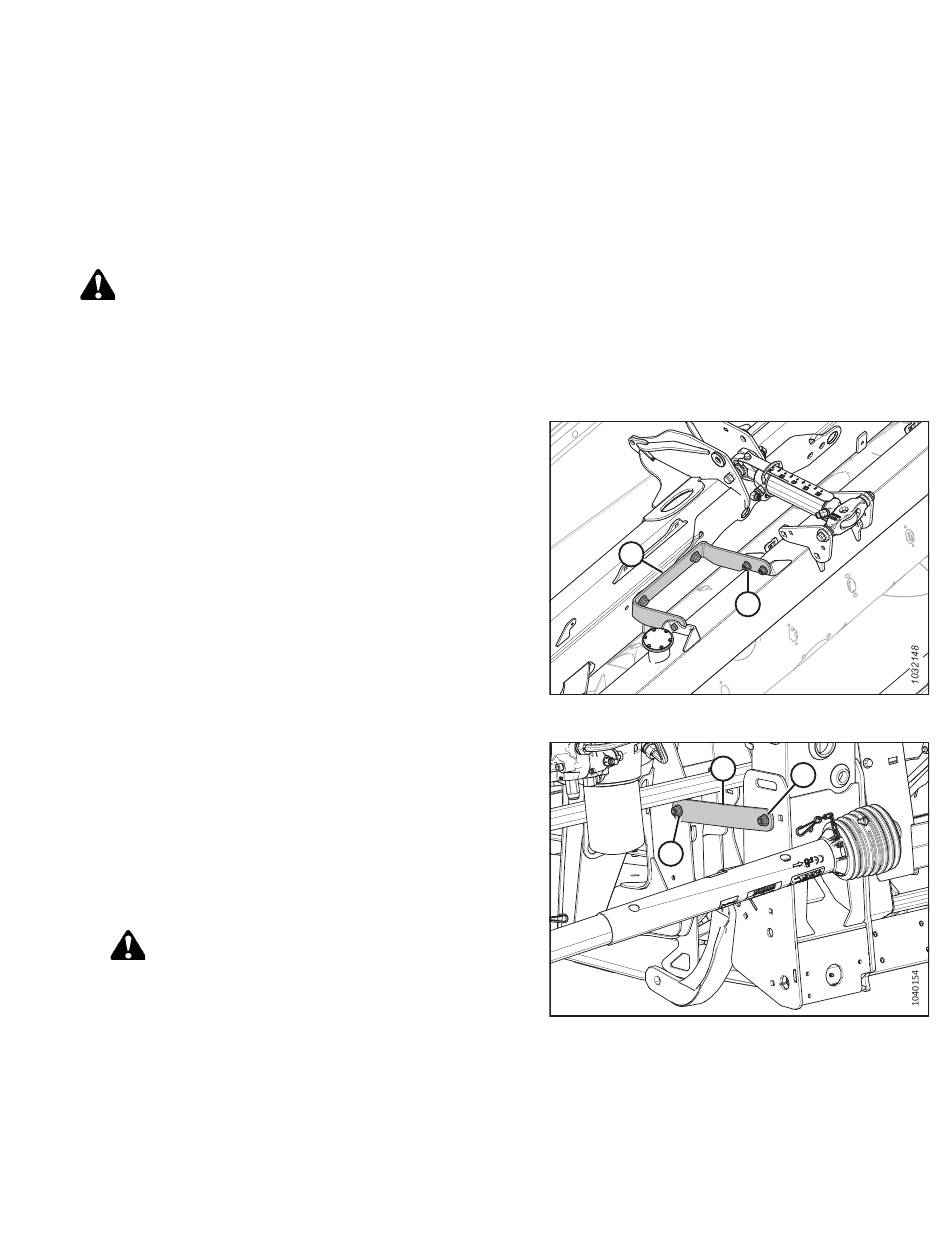

1. Retirez les cinq boulons (A) qui fixent l'entretoise
d'expédition (B) au sommet de la plateforme et au module
de flottement, puis retirez l'entretoise d'expédition (B).
2. Enlevez les boulons (A) et (B) comme suit :
NOTE:
Si la sangle (C) s'enlève difficilement, soulevez une
extrémité de la plateforme afin de réduire la charge sur la
sangle et pouvoir retirer les boulons.
a. Enlevez le boulon arrière (B) de la sangle (C) des deux
côtés du module de flottement.
DANGER
Éloigner les personnes, les animaux, etc. Garder les
machines hors de la portée des enfants. Faire le tour de la
machine pour s'assurer que personne ne se trouve dessous,
dessus ni à proximité.
b. Démarrez le moteur et utilisez le vérin d'inclinaison
pour incliner l'angle de la protection.
c. Enlevez le boulon avant (A) et la sangle (C) des deux
côtés du module de flottement.
3. Coupez le moteur et retirez la clé du contact.
262148
B
Figure 7.1: Entretoise d'expédition
A
Figure 7.2: Sangle sur le châssis central
89
A
C
B
