MacDon FlexDraper FD2 Serie Instructions D'assemblage page 128

27. À l'extrémité droite du rabatteur droit, enroulez l'élingue
(A) autour du tube du rabatteur comme indiqué. Fixez
l'élingue à la fourche d'un chariot élévateur.
28. Retirez le vérin de levage du rabatteur (A) du bras droit du
rabatteur.
29. Retirez et mettez de côté l'ensemble de l'éclairage droit
attaché au vérin de levage du rabatteur.
30. Retirez et conservez les deux jeux de goupilles (A) de la
patte de l'extrémité et du bras du rabatteur.
31. Soulevez le rabatteur de façon à ce que les trous de
montage du vérin de levage du rabatteur soient alignés
avec la patte de l'extrémité et le trou du bras du rabatteur.
262148
TERMINER L'ASSEMBLAGE DE LA PLATEFORME
114
A

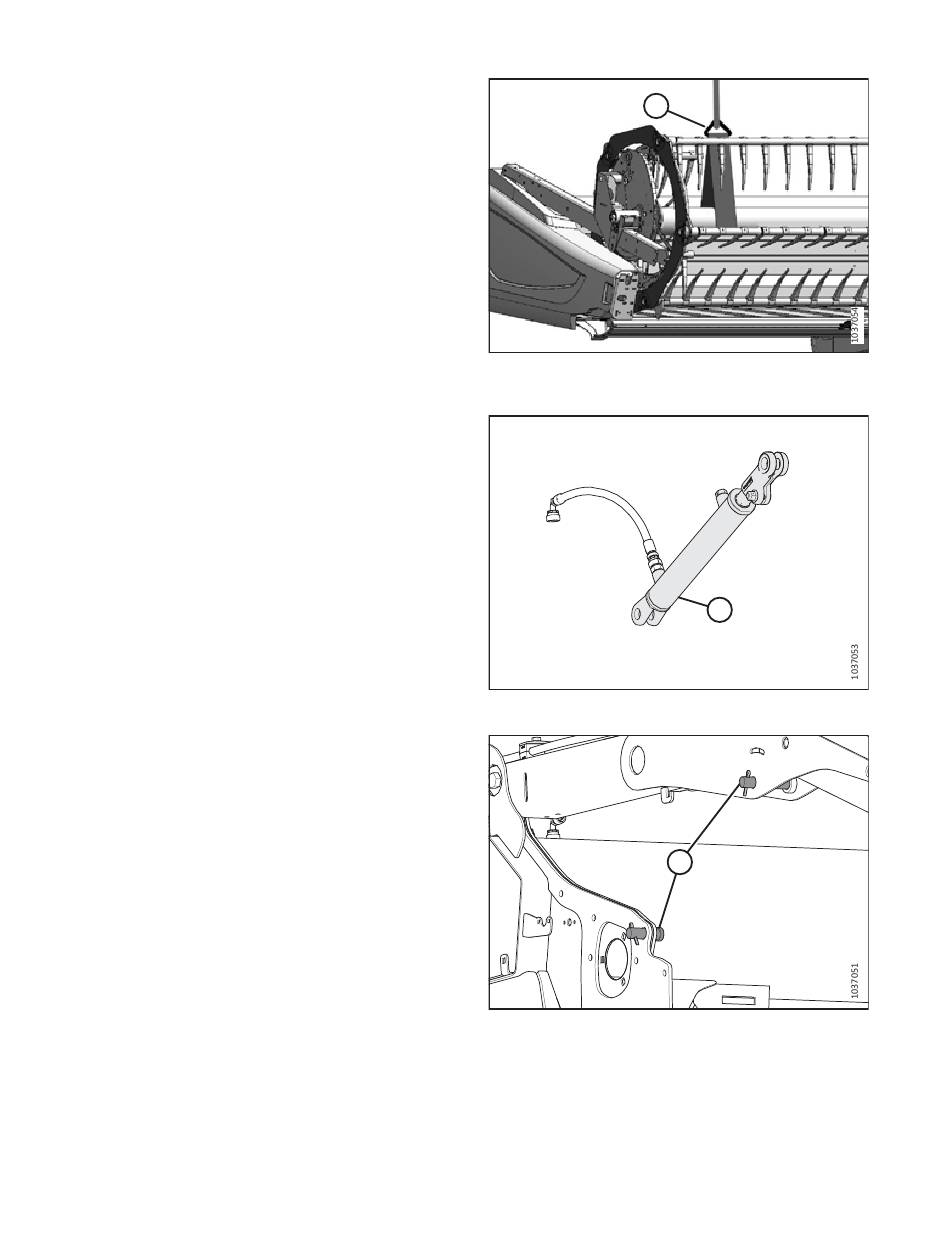

Figure 7.62: Positionnement de l'élingue sur le côté
droit du rabatteur
Figure 7.63: Vérin de levage du rabatteur
Figure 7.64: Goupilles du vérin de levage du rabatteur
droit
A
A
Révision A
